건축기사 2회 실기시험을 치르신 수험생 여러분들의 노고에 격려를 보냅니다.
7월 5일(일)에 시행된 문제를 정확한 문제지문은 아닙니다만 어느 정도 근접한 내용으로 올려드리오니 수험생 여러분들께서는 확인해보시고 정확한 지문과 배점이 생각나시면 글을 올려주셔서 복원하는데 협조해 주시면 감사하겠습니다.
수험생 여러분 모두의 합격을 기원합니다.


1. 길이가 5m이고, 13.3kg/m인 2L*90*90*15 형강의 중량 구하기(2점)
5m × 13.3kg/m × 2개 = 133kg
※ 2-92page 문제3번 참조

2. 슬럼프 플로우(slump flow), 조립률 용어설명 (4점)
(1) 슬럼프 플로우(slump flow): 슬럼프콘에 고(초)유동화 콘크리트의 퍼진 지름이 50cm가 될 때까지의 시간을 체크하여 5±2초이면 합격 판정함으로써 고(초)유동화콘크리트의 유동성, 충전성, 재료분리저항성을 평가하는 시험
※ 신규 출제
(2) 조립률: 골재의 체가름시험을 통해 골재의 입도 및 굵은 골재의 최대치수를 구하기 위한 치수(골재의 체가름 시험을 통한 10개체의 누적중량백분율의 합을 100으로 나눈 값)
※ 4-41page 1번문제 참조

3. 프리텐션(Pre-Tension), 포스트 텐션(Post-Tension) 설명 (4점)
(1) 프리텐션(Pre-Tension): 강현재에 긴장력을 가한 상태로 콘크리트를 부어넣고 경화후 단부에서 인장력을 풀어주어 콘크리트에 압축력을 가하는 방식
(2) 포스트 텐션(Post-Tension): 쉬드(sheath)를 설치하고 콘크리트를 경화시킨후 쉬드 구멍에 강현재를 삽입, 긴장시키고 시멘트페이스트로 그라우팅한 다음 인장력을 풀어주는 방식
※ 1-247page 14번문제 참조

4. (6점)


5. 비용구배 산출하고 비용구배가 큰 순서(3점)


6. 적산 일위대가표 작성 재료비,노무비 산출 (10점)


7. 제자리콘크리트말뚝 종류 3개 (3점)
콤프레솔 말뚝, 심플렉스 말뚝, 페데스탈 말뚝, 레이몬드 말뚝, 프랭키 말뚝, 어스드릴 말뚝, 베노토 말뚝, 프리팩트 말뚝(CIP,PIP,MIP), 리버스 서큘레이션 말뚝
※ 1-150page 16번문제 참조

8. 보일링, 히빙 파괴 방지대책 3가지 (3점)
① 강성이 높은 흙막이벽을 양질의 지반내에 깊숙이 박는다.(흙막이벽의 근입장을 증가시킨다.)
② Well-Point 공법 등의 배수공법을 이용하여 지하수위를 저하시킨다.
③ 지반내 말뚝타입
④ 흙파기시 아일랜드(island) 공법을 채택 등등
※ 1-106page 12번문제 참조

9. 390×190×190 시멘트블록의 압축강도시험에서 하중속도를 매초 20MPa로 한다면 압축강도 800MPa인 블록은 몇 초에서 붕괴되겠는지 붕괴시간 산정 (3점)
800MPa ÷ 20MPa/1sec = 40sec(초)
※ 4-57page 8번문제 참조

10. Value Engineering 개념에서 V=F/C 식의 각 기호를 설명하기 (3점)
(1) V: Value(가치)
(2) C: Cost(비용)
(3) F: Function(기능)
※ 1-50page 3번문제 참조

11.베노토 공법 설명 (2점)
특수장치에 의해 케이싱튜브를 지중에 요동압입하면서 해머글래브로 굴착 후 철조망을 삽입하고 케이싱을 뽑아 올리면서 콘크리트를 타설하여 말뚝을 조성하는 All Casing(전관) 공법
※ 1-156page 2번문제 참조

12. 콘크리트 크리프(Creep) 설명 (2점)
콘크리트에 일정한 하중이 계속 작용하면 하중의 증가없이도 시간과 더불어 변형이 증가하는 현상
※ 1-264page 39번 용어설명 참조

13. 콘크리트의 압축강도를 시험하지 않을 경우 거푸집의 존치기간(?점)
※ 1-176page 본문2 표 참조

14. 목재의 섬유포화점과 관련된 함수율 증가에 따른 강도변화 설명하기 (?점)
목재의 섬유포화점은 생(生)나무가 건조하여 함수율이 30%가 된 상태로서 이 점을 경계로 수축, 팽창, 강도의 변화가 현저해진다.
※ 1-363page 4번문제 참조

15. 실비청산 비율보수가산 도급비용 계산 (3점)
* 제한금액: 1억원
* 공사비: 9천만원
* 보수율: 5%
도급비용= A(=공사실비)+A(=공사실비)×f(=비율보수)=90,000,000+90,000,000×0.05=94,500,000원
※ 1-21page 실비비율보수가산식 참조

16. 탑다운 공법 특징 3가지 (3점)
① 주변건물과 지반에 악영향이 없는 안정적 공법
② 지상, 지하 동시작업으로 공기단축 가능
③ 1층 바닥을 작업장으로 활용가능
④ 천후와 무관한 전천후 작업가능
⑤ 소형의 고성능 장비가 필요하고 환기 및 전기설비 필요
⑥ 기둥이음, 벽과 바닥판 이음 등 수직부 일체화 시공의 어려움
※ 1-113page 탑타운 공법의 장단점 참조

17. 철골 내화피복 공법 중 습식공법을 설명하고 습식공법 종류 3개와 사용재료 3개 (5점)
(1) 습식공법: 화재발생시 강재의 온도상승 및 강도저하에 대비하기 위하여 강재주위를 물을 사용하는 내화재료로 피복하는 공법
(2) 종류: 타설공법, 조적공법, 미장공법, 뿜칠공법
(3) 사용재료: 콘크리트 또는 경량콘크리트(=타설공법), 돌,벽돌,콘크리트블록(=조적공법), 철망(펄라이트)모르터(=미장공법), Rock Wool,석면,암면,버미큘라이트(=뿜칠공법)
※ 1-305page 철골내화피복공법 참조

18. 샌드드레인 공법 설명 (4점)
점토질 지반의 대표적인 탈수공법으로서 지반에 지름 40~60cm의 구멍을 뚫고 모래를 넣은 후 성토 및 기타 하중을 가하여 점토질 지반을 압밀함으로써 탈수하는 공법
※ 1-127page 4번문제, 1-128page 7-(1)번 문제참조

19. 아일랜드 컷, 트렌치 컷 시공순서(4점)
(1) 아일랜드 컷: 흙막이설치 - (중앙부 굴착) - (중앙부 기초 구조물 축조) - (버팀대 설치) - (주변부 흙파기) - 지하구조물 완성
(2) 트렌치 컷: 흙막이설치 - (주변부 흙파기) - (버팀대 설치) - (중앙부 기초 구조물 축조) - (중앙부 굴착) - 지하구조물 완성
※ 1-120page 18번문제 참조

20. AE감수제, 쉬링크믹스드 콘크리트 용어설명(3점)
(1) AE감수제: 표준형, 지연형, 촉진형으로 분류되며 10~20%의 감수효과와 6~12%의 시멘트량 절감효과가 있는 혼화제
※ 1-191page AE감수제 본문내용 참조
(2) 쉬링크믹스드 콘크리트: 콘크리트 믹서(Mixer)에서 반 비빔하고 운반도중 반 비빔하여 공급되는 레미콘의 일종
※ 1-249page 레미콘 본문내용 참조

21. 보링의 종류 3가지 (3점)
① 오우거(Auger) 보링
② 수세식(Wash) 보링
③ 충격식(Percussion) 보링
④ 회전식(Rotary) 보링
※ 1-74page 1번문제 참조

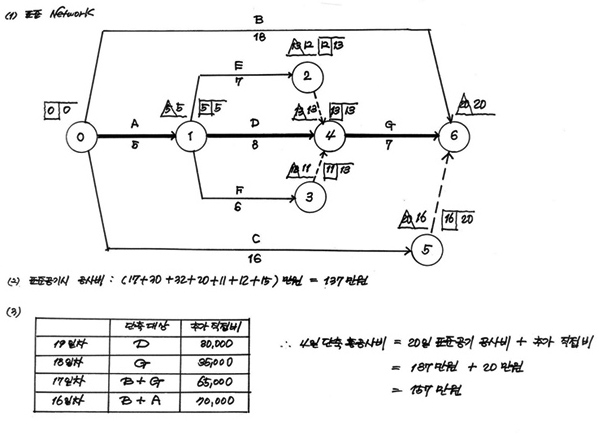

22. 공정문제 (10점)


23.녹막이 방지 도장 재료 2가지 (2점)
① 광명단
② 산화철
③ 알(루)미늄
④ 역청(질)
⑤ 징크로메이트
⑥ 규산염
⑦ 연시아나이드
⑧ 이온 교환 수지
⑨ 그라파이트
※ 1-468page 녹막이칠의 종류 참조

24. 폴리머시멘트콘크리트의 특성을 보통시멘트콘크리트와 비교하여 4가지 쓰기(4점)
① 워커빌리티가 우수하다.
② 다른 재료와의 접착력이 우수하다.
③ 휨강도, 인장강도 및 신장성능이 증대된다.(우수하다.)
④ 내충격성이 우수하고 동결융해에 대한 저항성이 크다.
⑤ 내식성, 내수성, 내마모성이 우수하다.
⑥ 내화성능은 저하된다.
※ 1-259page 16번문제 참조

25. 표준볼트장력과 설계볼트장력 비교설명 (2점)
설계볼트장력은 고력볼트의 설계시 허용전단력을 구하기 위해서 사용되며 현장시공에서는 설계볼트장력에 10%를 할증한 표준볼트장력으로 조임을 실시한다.
※ 신규 문제

26. 지하구조물의 부력에 대한 건축물 부상 방지대책 (4점)
① Rock Anchor공법 등 지반정착 공법을 사용하여 부상을 방지한다.
② 중량 배수, 강제 배수공법 등의 지하수위 저하 공법을 채택하여 지하수위 저하를 유도한다.
③ 구조물의 고정하중을 증대시키거나 확대하여 수압에 저항하게 만든다.
④ 차수용 흙막이나 차수공법 등을 사용하여 물을 차단한다.
※1-120page 19번문제 참조


수험생 여러분의 합격을 기원합니다.
