네 용접기호가 복잡하기도 하고 혼동될만 합니다,

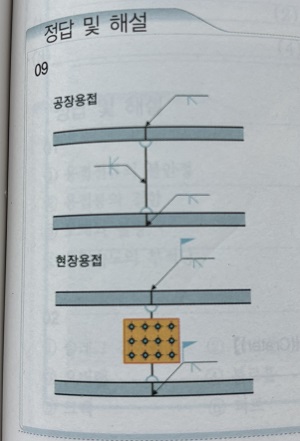

1. ^표시와 반쪽

이부분은 도면상에서 선택사항입니다. 개선의 종류가 다양하므로 가장 기본적인 60도 개선을 기준으로 답을 달아놓은것입니다. V형, L형중에서 답은 L형으로 한것입니다.

구분하는것은.., 실제 도면에서는 지정이 되어있습니다. 우리가 선택하는 것이 아닙니다.

지문에 V형, L형, K형 등.. 개선을 표시해서 출제할 수도 있는데 그러면 답이 좀 .. 더 복잡해집니다.

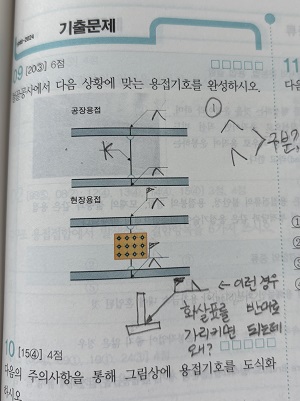

2. 화살표 가리키는 쪽 용접

지문에 화살표가 지정이 되어있다면~~그대로만 하시면됩니다~

지문에서 화살표가 위에 있었다면 질문하신대로 해도 되겠지요~
