안녕하세요,,,

[전단력이 0인 위치에서 휨모멘트가 최대가 된다]라는 내용을 적용하는 과정입니다.

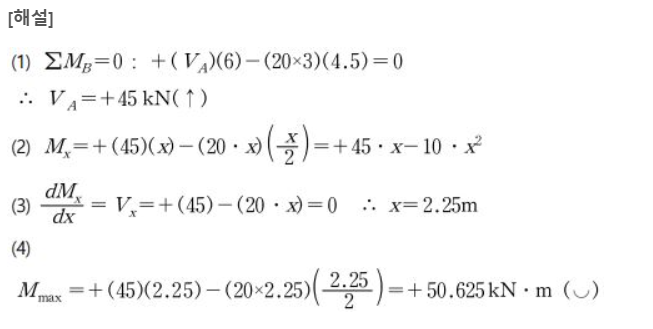

A점에서 우측으로 x위치를 설정하고, 수직으로 절단후에 좌측을 고려하면 A지점의 수직반력과 A부터 x까지의 등분포하중을 집중하중으로 치환한 20*x 라는 두개의 화살표가 있습니다.

x위치에서의 2차함수의 휨모멘트식을 세우고 이것을 미분한 1차함수가 전단력인데, 전단력을 0으로 설정하면 x값이 구해집니다.

x값을 휨모멘트식에 대입하여 계산기를 입력하면 최대휨모멘트가 계산됩니다.

실기시험 주관식에서도 출제되고 있으므로 위와 같은 일련의 과정을 잘 숙지해 두시기 바랍니다.

감사합니다.
