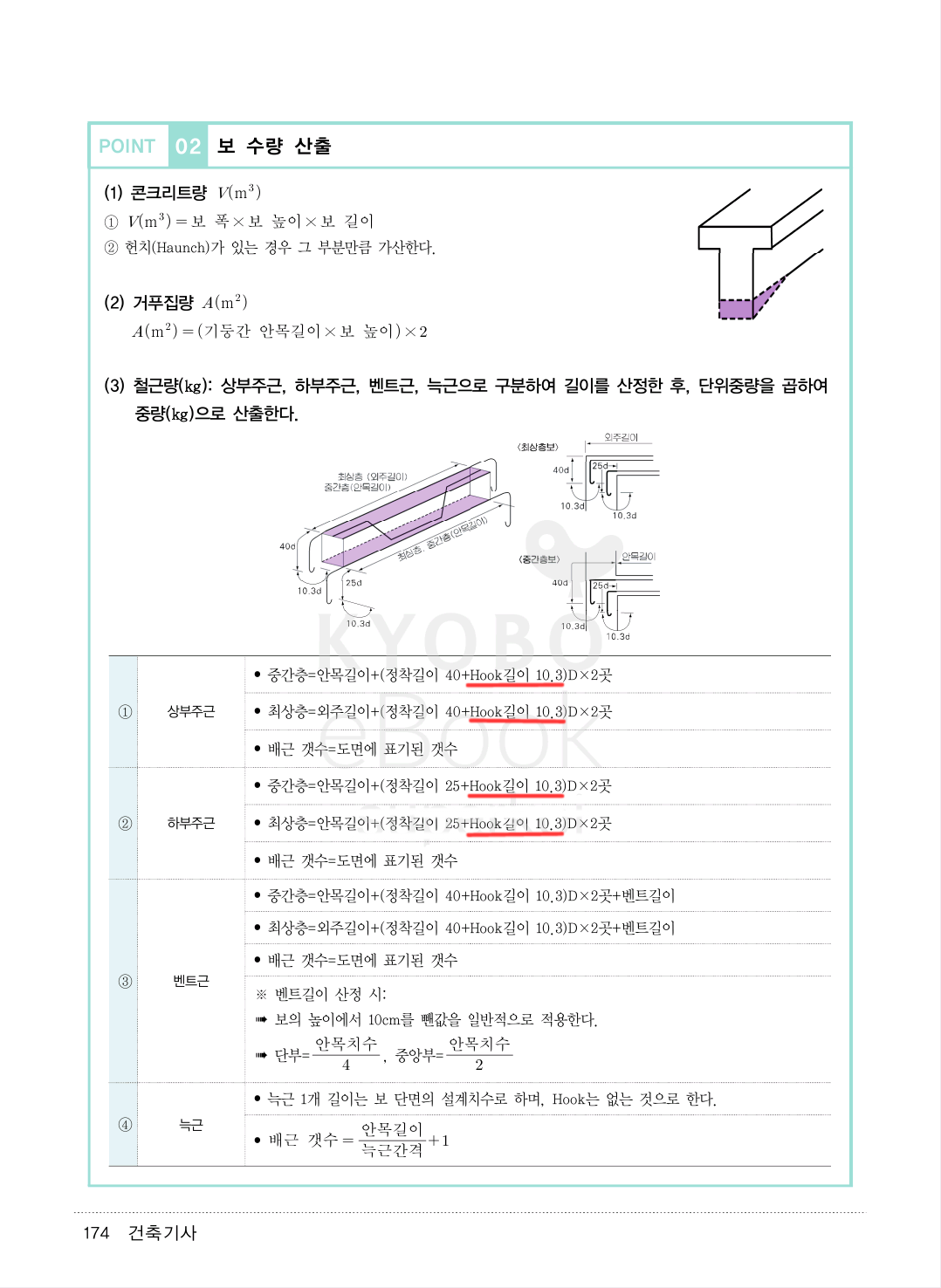

교수님 건축기사 the bible 교재 174p 학습중

철근량 산출식에서 주근의 Hook길이가 [×10.3D]로 고정되어 있는 점이 궁금해서 문의드립니다.

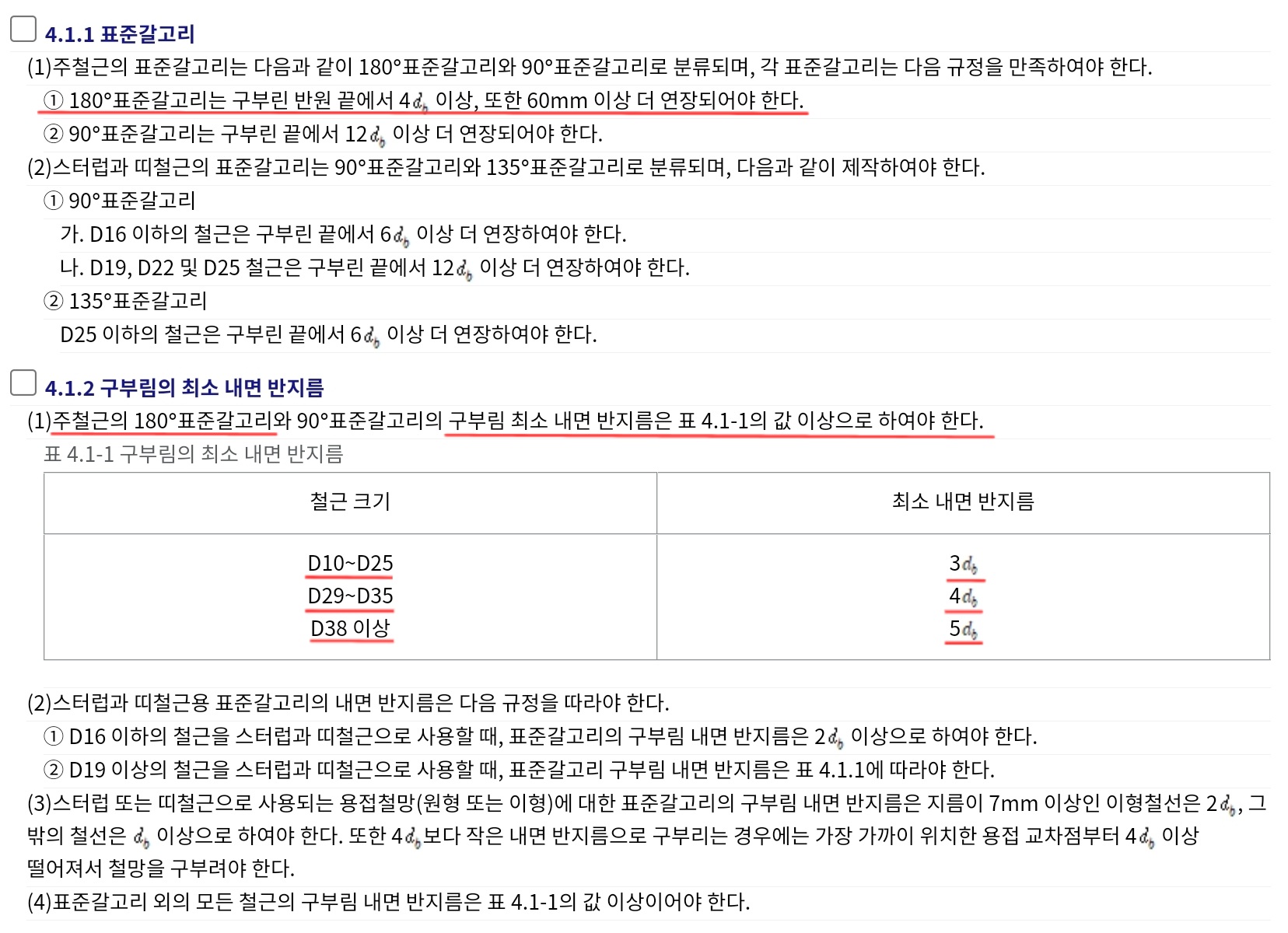

[KDS 14 20 50 콘크리트구조 철근상세 설계기준]에서는 Hook길이를 다음과 같이 정의하고 있습니다.

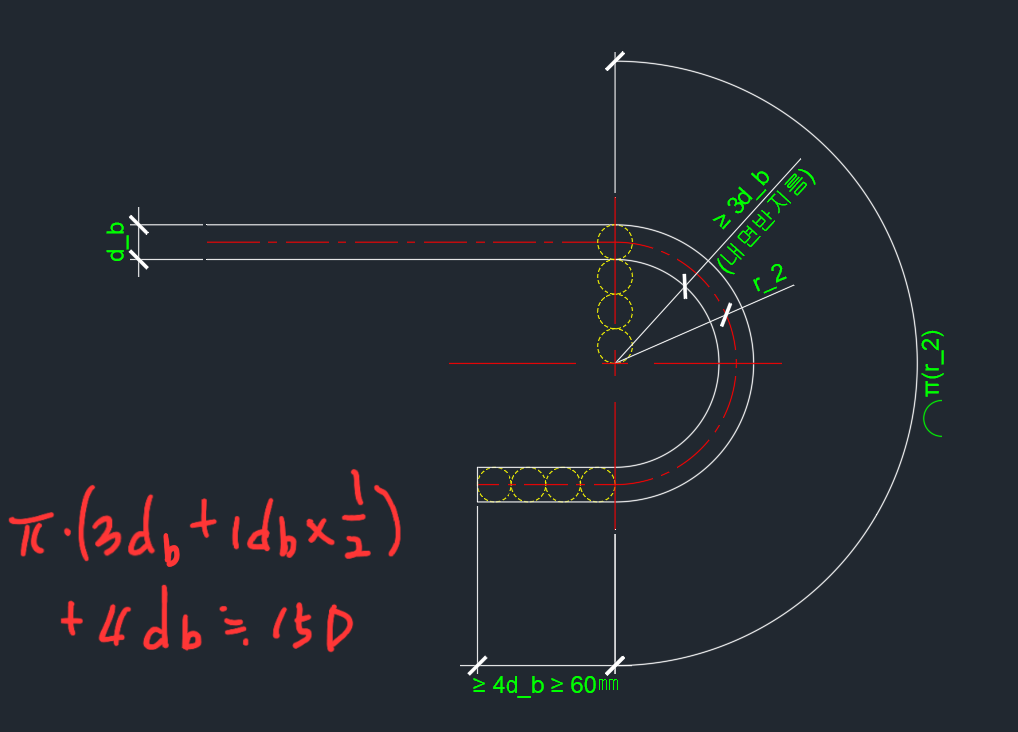

이를 근거로 질문자가 이해한 도해는 아래와 같습니다. (D10~D25기준)

다른 문헌도 참고한 결과,

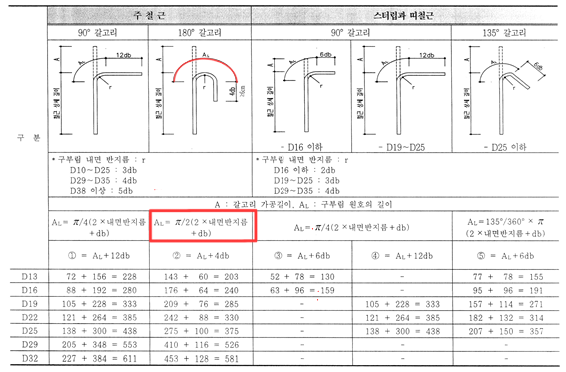

[도시철도 기술자료집(개착터널) (2004)]에서 비슷한 산출식을 확인할 수 있었습니다.

위 식을 정리하면 다음과 같습니다.(D10~D25기준)

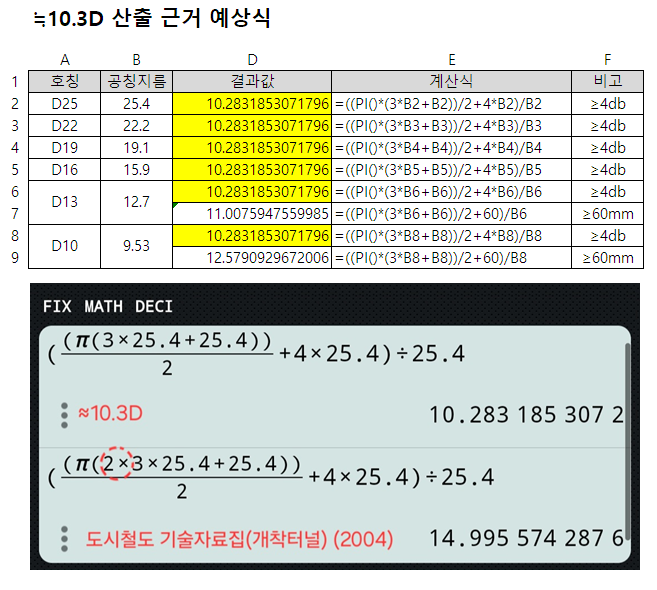

질문자의 짧은 견해로 보자면, [10.3D]는 다음과 같은 근거로 산출된 값은 아닌가 감히 추측해 봅니다.

상기 계산식처럼 [×2]가 누락되어 [≒10.3D]라는 결과가 나온 것은 아닌지?

산정 기준에 있어 제 착오가 있는 건지...
혹은 도출 과정에 있어 상기 근거와 같은 작은 오류가 있었던 것인지...

조심스레 문의드리오니 바쁘시더라도 시간 내시어 꼭 확인해 주시길 부탁드립니다.
감사합니다.

참조#1 : [KDS 14 20 50 콘크리트구조 철근상세 설계기준 관련]
https://www.kcsc.re.kr/standardCode/viewer/KDS%2014%2020%2050:2022-01-11

참조#2 : [도시철도 기술자료집(개착터널) (2004) 관련]
https://richdaddy83.tistory.com/m/55

------

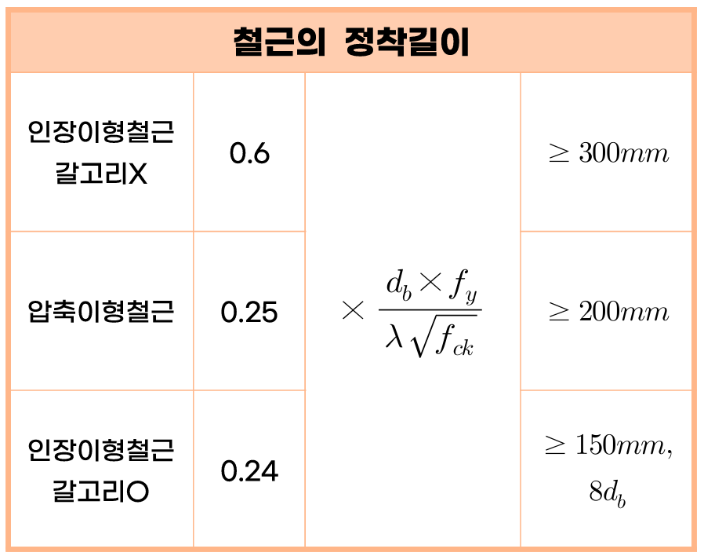

아울러, 아래의 철근 정착길이 공식과는 어떤 관계가 있는지도 궁금합니다.
