안녕하세요,,,

PERT기법은 결합점에서 ET,LT 두개의 시간으로 일정을 표현하는 방법입니다.

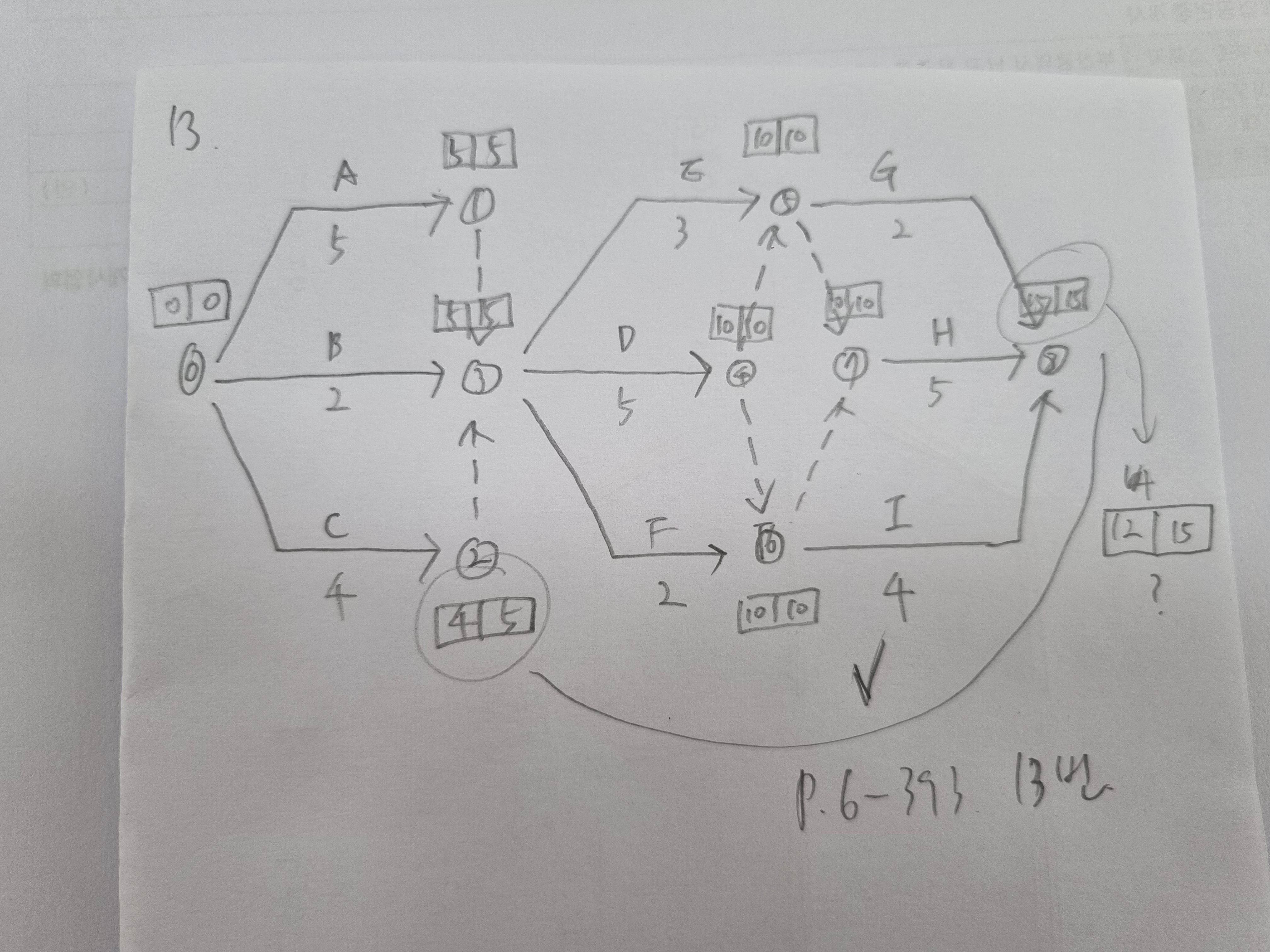

2번 결합점의 전진계산시 2번으로 들어가는 화살은 0번에서 2번으로 1개밖에 없습니다. 0번의 앞쪽 ET=0에 C작업의 소요일수 4를 더하여 4로 표현된 것입니다.

8번 결합점의 전진계산시 8번으로 들어가는 화살표는 5->8, 7->8, 6->8의 3개의 화살표이며, 전진계산 3번 중 가장 큰값이 8번의 ET가 됩니다.

5->8의 경로는 10+2=12,

7->8의 경로는 10+5=15,

6->8의 경로는 10+4=14 이며 가장 큰값 15가 8번의 ET가 됩니다.

최종이벤트의 ET와 LT는 언제나 같습니다. 마지막이기 때문입니다.

해당 조건에서 제시한 공정표를 작성하고 계산공기가 20일이 나왔다고 가정해봅니다.

해당 작업들이 정상시간, 정상비용, 특급시간, 특급비용이 제시되었을 때 정상비용들의 총합이 20일의 공사에 대한 총공사비가 됩니다.

20일의 계산공기를 3일을 단축하여 17일의 지정공기가 되었다고 가정해봅니다.

최적의 공기단축을 1일씩 시행하여 최소의 비용을 산출한 비용을 추가비용이라고 하며, [17일의 총공사비=20일 총공사비+추가공사비] 정도로 개념을 잡으시면 되겠습니다.

감사합니다.
