안녕하세요,,,

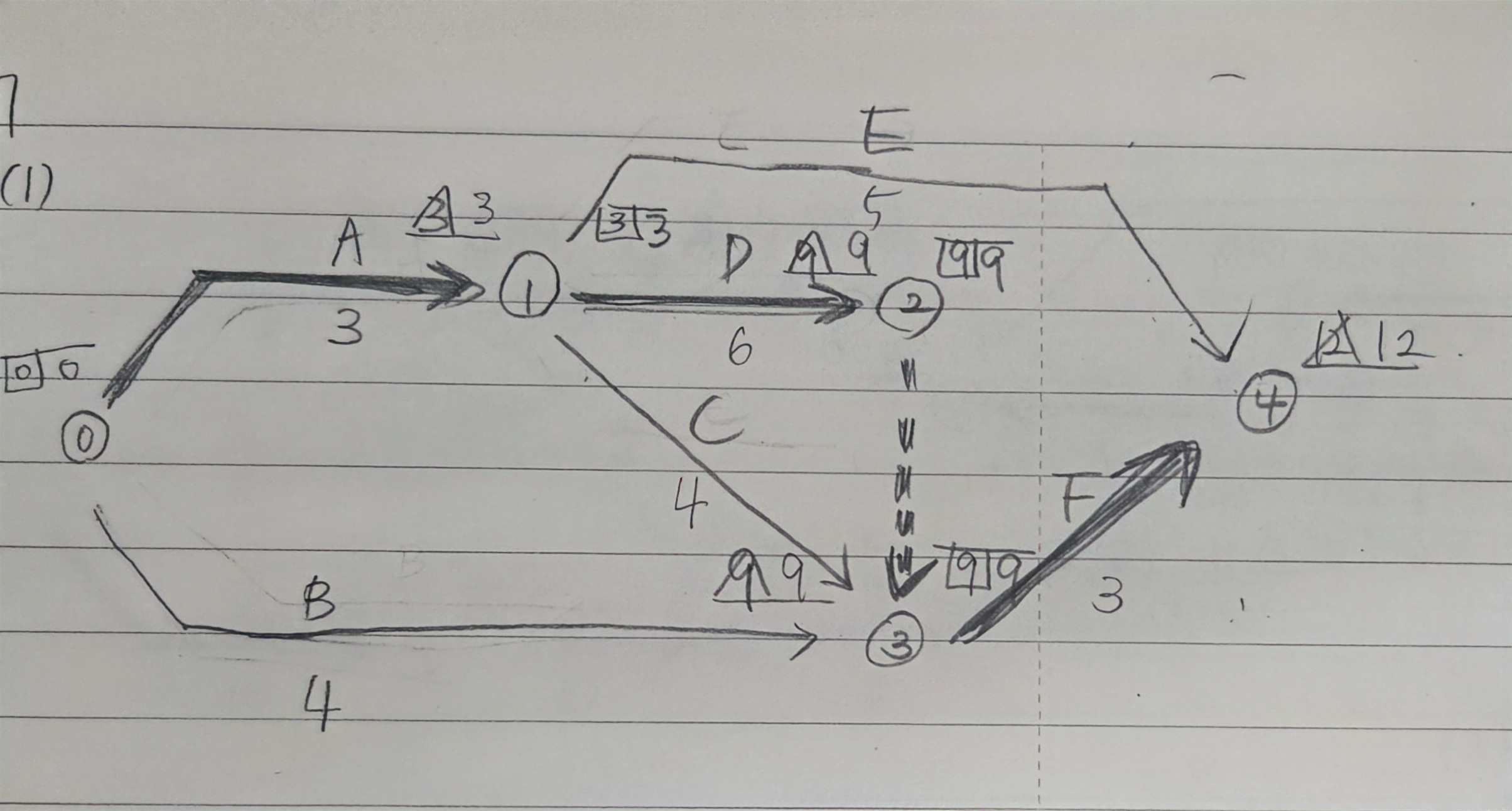

논리관계가 틀리지 않았으므로 이렇게 그리셔도 되며, 그림을 그리는 사람의 성향에 따라 약간의 결합점번호의 변동도 허용됩니다.

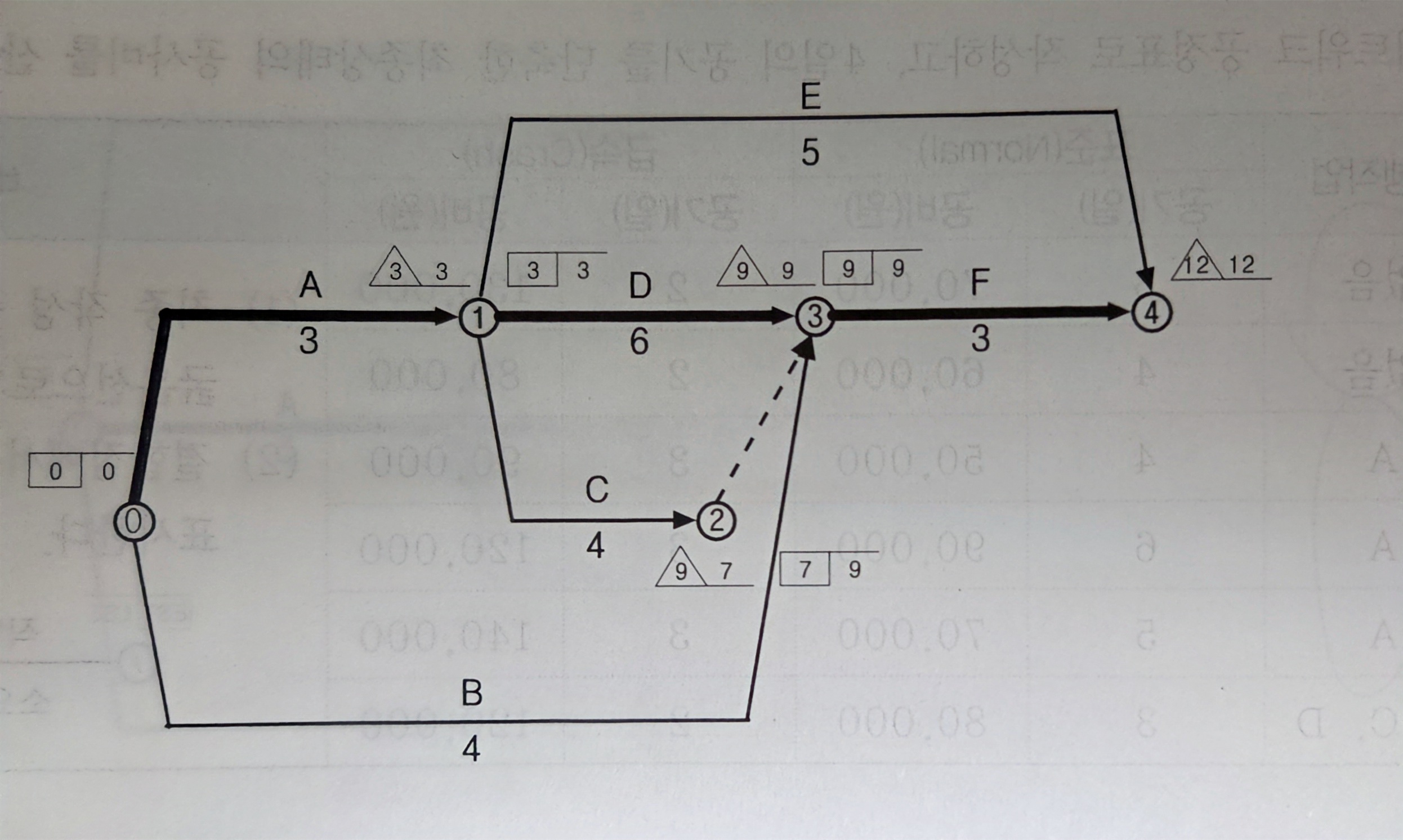

C작업과 D작업은 결합점간의 중복을 피하기 위한 넘버링더미(Numbering Dummy)라는 것을 파악하시는 것이 주요 내용입니다.

넘버링더미의 관계를 갖는 작업은 상호간 바꾸어서 그려질 수 있는 관계입니다.

이럴 경우

(1) 주공정선상의 작업들은 달라지지 않으며, 결합점에서의 일정표현은 달라질 수 있다.

(2) 주공정선상의 작업들 이외의 나머지 작업들의 여유시간은 절대 변하지 않는다.

위의 두가지 사항만 잘 기억해주시고 계시면 될 것 같습니다.

감사합니다.
