안녕하세요,,,

화살표형 네트워크 공정표를 그리다보면 로지컬더미(Logical Dummy)와 넘버링더미(Numbering Dummy) 두개만 필요하다는 것을 알 수 있으며, 이 두개만 구분한다면 여유시간 계산에 혼란은 없을 것입니다.

동그라미로 표현되는 이벤트에서 실선의 화살표 없이 단 하나의 더미만 발생하는 경우는 넘버링더미(Numbering Dummy)입니다.

오직 이 경우에만 해당작업의 여유시간 계산은 바로 다음의 이벤트에서 계산한다고 기억해두시고, 나머지 경우는 해당작업의 종료이벤트에서 여유계산을 합니다.

나머지 경우라는 것은 넘버링더미(Numbering Dummy)가 아니라 로지컬더미(Logical Dummy)라는 것입니다.

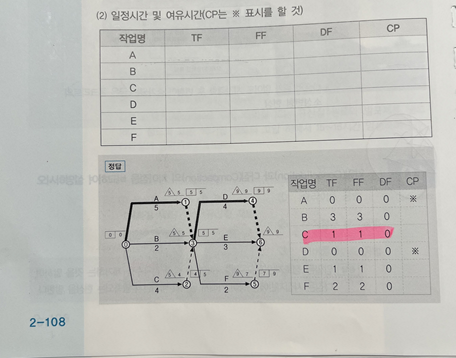

 2-108페이지의 답에서 발생되어진 4개의 더미는 모두 넘버링더미입니다.

A작업과 C작업의 여유계산은 반드시 3번에서, D작업과 F작업의 여유계산은 반드시 6번에서 해야만 합니다.

2-77페이지의 답에서 1->2는 로지컬더미, 3->4는 넘버링 더미입니다.

그림상에서 E작업의 여유계산은 3번에서 하는 것이 아니라 반드시 4번에서 해야만 합니다.

감사합니다.
