제목
건축구조 풀이방법 질문입니다.
질문유형 온라인강의 > 필기_건축구조 > 안광호
글쓴이 손*영 등록일 2022.11.04 답변상태 답변완료
  •

    아래 26번 문제를 이런 식으로 풀이하고 정답을 도출해도 정답처리가 되는지 궁금합니다.

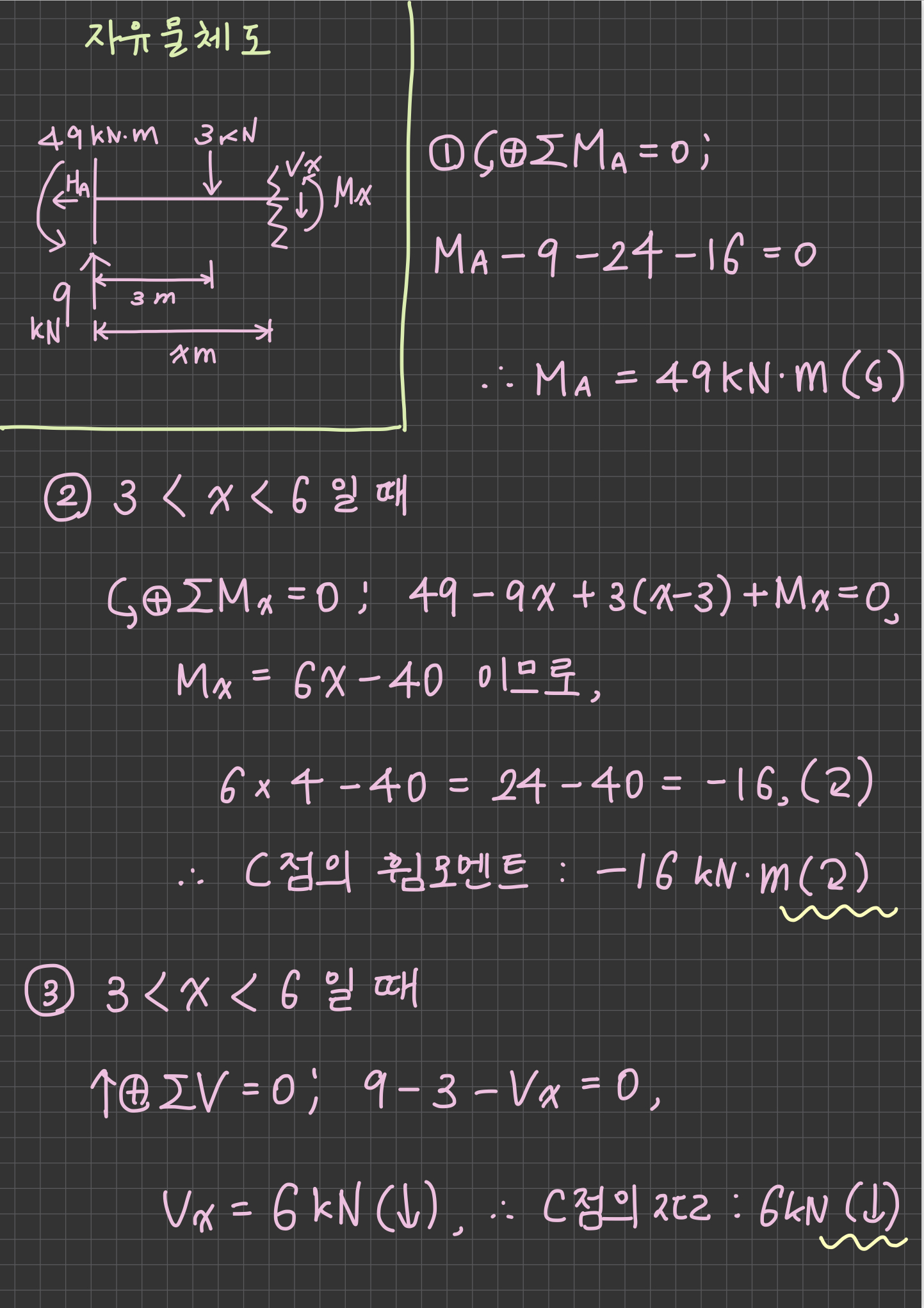

    1) 자유물체도를 그려서 그림처럼 풀이해도 괜찮은가요?

    2) 정답 기입할 때 괄호안에 기호를 그림처럼 표시해도 괜찮은가요?

  • 안광호 |(2022.11.16 12:32)

    안녕하세요,,,

    정답을 산정하는 과정이 논리적으로 틀린 것은 없어 보입니다.

    다만, 캔틸레버구조물은 특정의 위치를 수직절단하여 자유단쪽을 보고 전단력과 휨모멘트를 계산하면 고정단쪽의 지점반력을 구할 필요가 없게 됩니다.

    교재의 해설과 같이 간명하게 처리해주시기 바랍니다.

    감사합니다.
