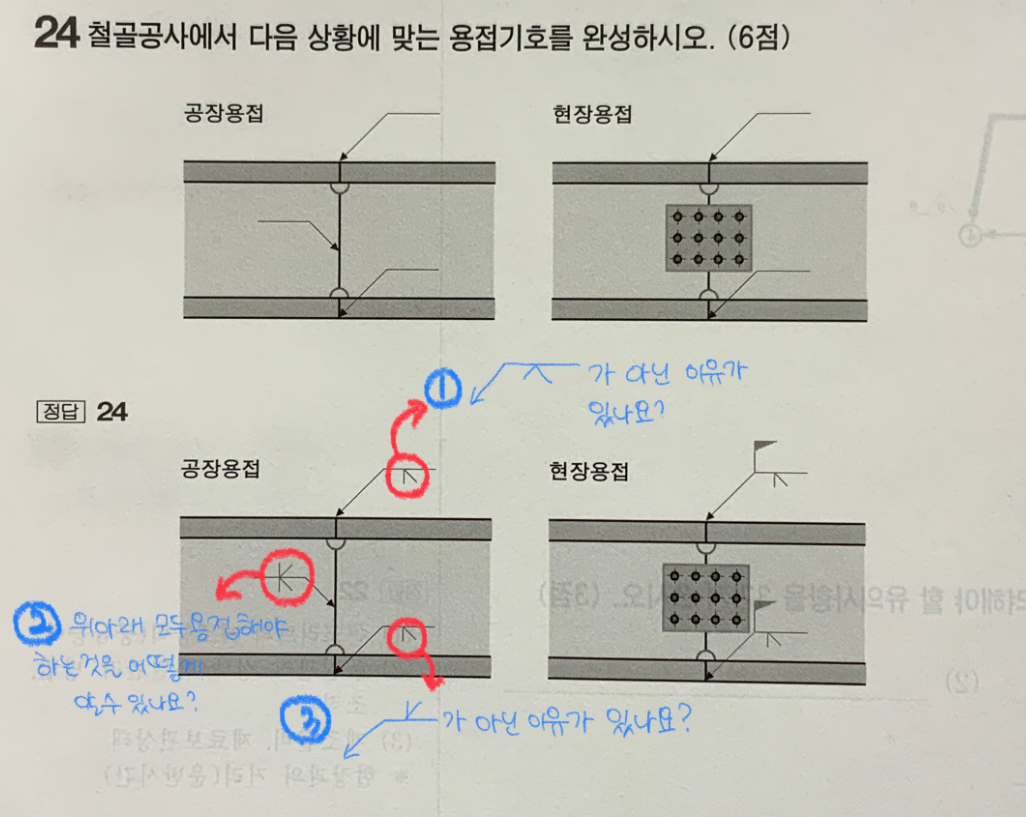

> 제가 답변을 드릴게요~

1 . 지금은 45도 90도 모두 맞습니다. 주어진 조건에 각도가 없습니다. 곡 45도 표시가 아니어도 문제없습니다.

2. 위아래 모두 용접해야하는것은...??

> Web 부분은 부재가 좌우대칭입니다.  당연히 한쪽만 용접을 할수가 없습니다, 양면용접입니다.

3. 지금의 기호는 수평으로 길게 된 선을 기선이라고 합니다. 잘보시면 화살표가 외부를 향하고 있습니다. 그림대로(화살표방향) 표시가 아래로 가야합니다.

이때 그림처럼 기선아래로 표시가 있을때는... 좌측 화살표방향쪽에 용접을 하라는 의미입니다.

> 기선아래에 용접표시가 있을때: 화살표 방향

> 기선 윗쪽에 있을때: 화살표 맞은편 용접

※ 그림으 잘보시면 화살표가 H형강의 외부쪽에 용접을 하라고 표시되었 있습니다. 그래서 둘다 기선아래에 표시하면 맞습니다.
