제목
공정표 질문드립니다
질문유형 기타문의 > 기사실기바이블(TheBible)
글쓴이 이*미 등록일 2023.03.30 답변상태 답변완료
  • 안녕하세요. 건축기사실기바이블 p.337의 16번 문제 질문드립니다.

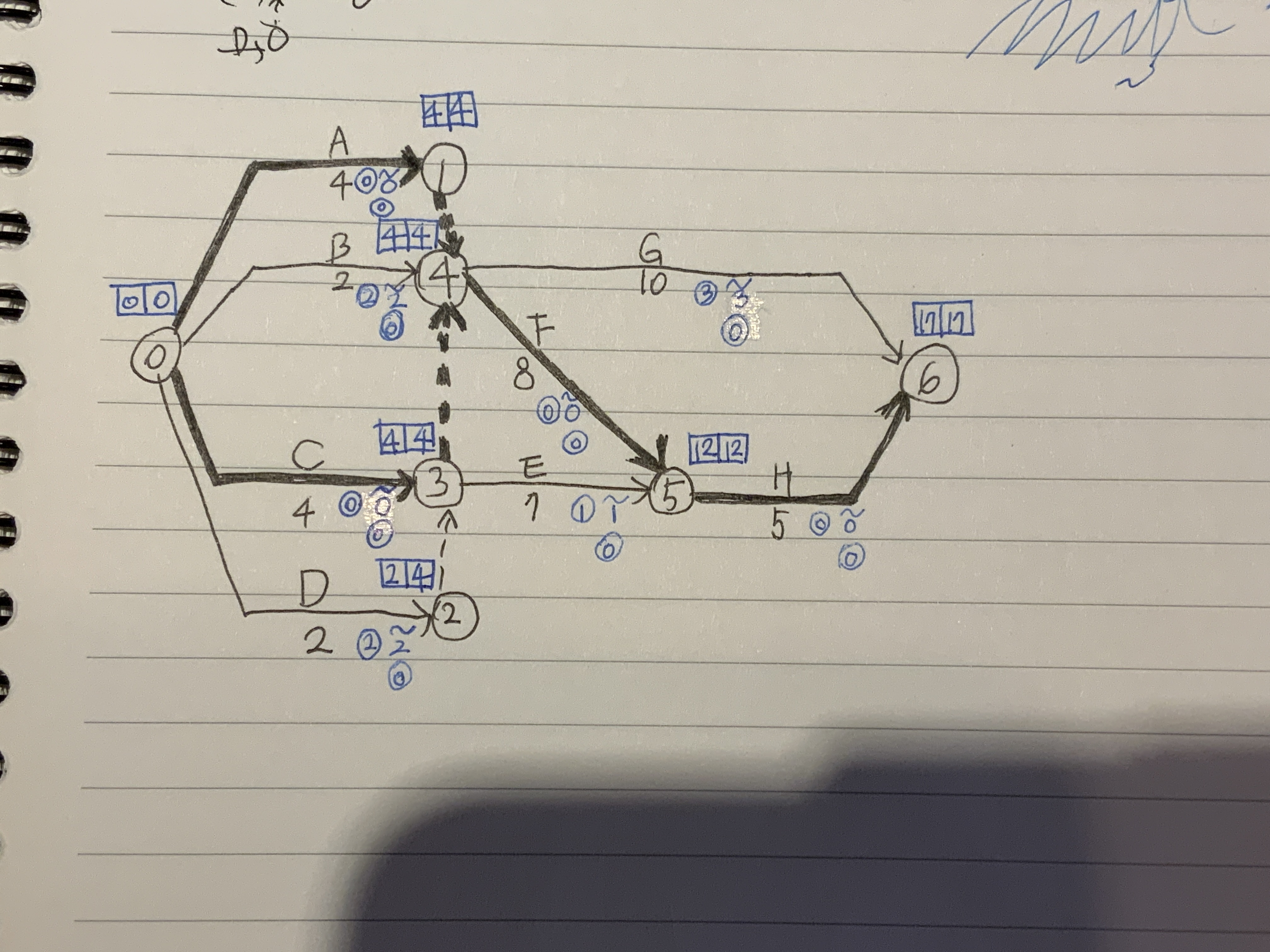

    1. 문제집 답안은 첫번째 묶음 순서가 B-A-C-D이고, 저는 A-B-C-D로 그렸습니다. 이 때문에 제가 그린 공정표의 주공정선(넘버링더미 2개)과 답안 주공정선(넘버링더미 1개)이 다르고, 그로인해 제가 그린 공정표의 결합점4번의 ET는 4가 되어 답안과 다릅니다. 제가 틀린건가요? 틀렸다면 1묶음 순서를 답안과 같이 해야만 하는 건가요?

    2. 첫번째 묶음 결합점 순서가 제가 그린 공정표와 같이 작성되면 틀린 건가요? (맨 위를 1로 잡은 경우)

    3. 제가 그린 공정표의 모양도 답안 인정이 되는건가요? (만약 1, 2번에서 틀렸다면 이를 바르게 고쳤을 때)

  • 안광호 |(2023.04.06 11:39)

    안녕하세요,,,

    공정표는 하나만 답이 되는 경우는 거의 없으며 그려내신 공정표도 맞는 공정표입니다.

    (1) 주공정선상의 작업들은 달라지지 않으며, 결합점에서의 일정표현은 달라질 수 있다.

    (2) 주공정선상의 작업들 이외의 나머지 작업들의 여유시간은 절대 변하지 않는다.

    위의 두가지 사항만 잘 기억해주시고 계시면 될 것 같습니다.

    D작업이 없다고 한다면 A작업 종료점이 1번, C작업 종료점이 2번 B작업 종료점이 3번이 될 것입니다.

    D작업이 있기 때문에 D작업의 종료점이 1번이고, 1번과 연결된 C작업의 종료점이 2번이며 A작업의 종료점은 3번이 되는 것을 이해해 보시기 바랍니다.

    감사합니다.
