제목
용접기호
질문유형 온라인강의 > 실기_건축구조 > 안광호
글쓴이 김*인 등록일 2023.04.04 답변상태 답변완료

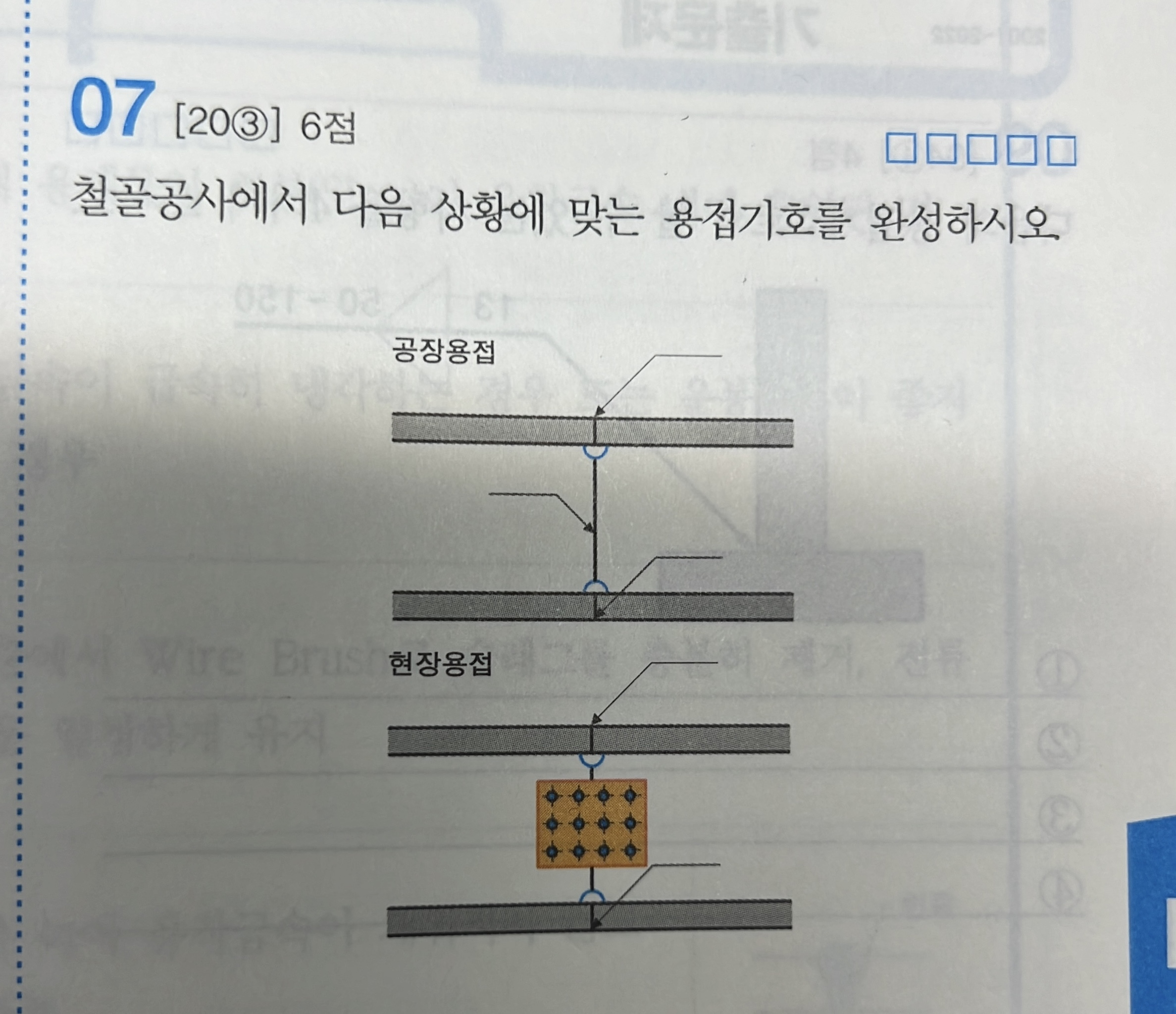

  • 안녕하세요 용접기호에서 기선 아래쪽에 내용을 기재하면 지시선이 지시하는 방향으로 용접을 하는거라고 알고있는데 문제는 지시선이 가르키는 방향 반대쪽에서 용접해야 되는 경우 아닌가요..?? 왜 지시선이 가르키는 방향으로 용접해야 되는지 궁금합니다

  • 백종엽 |(2023.04.07 07:47)

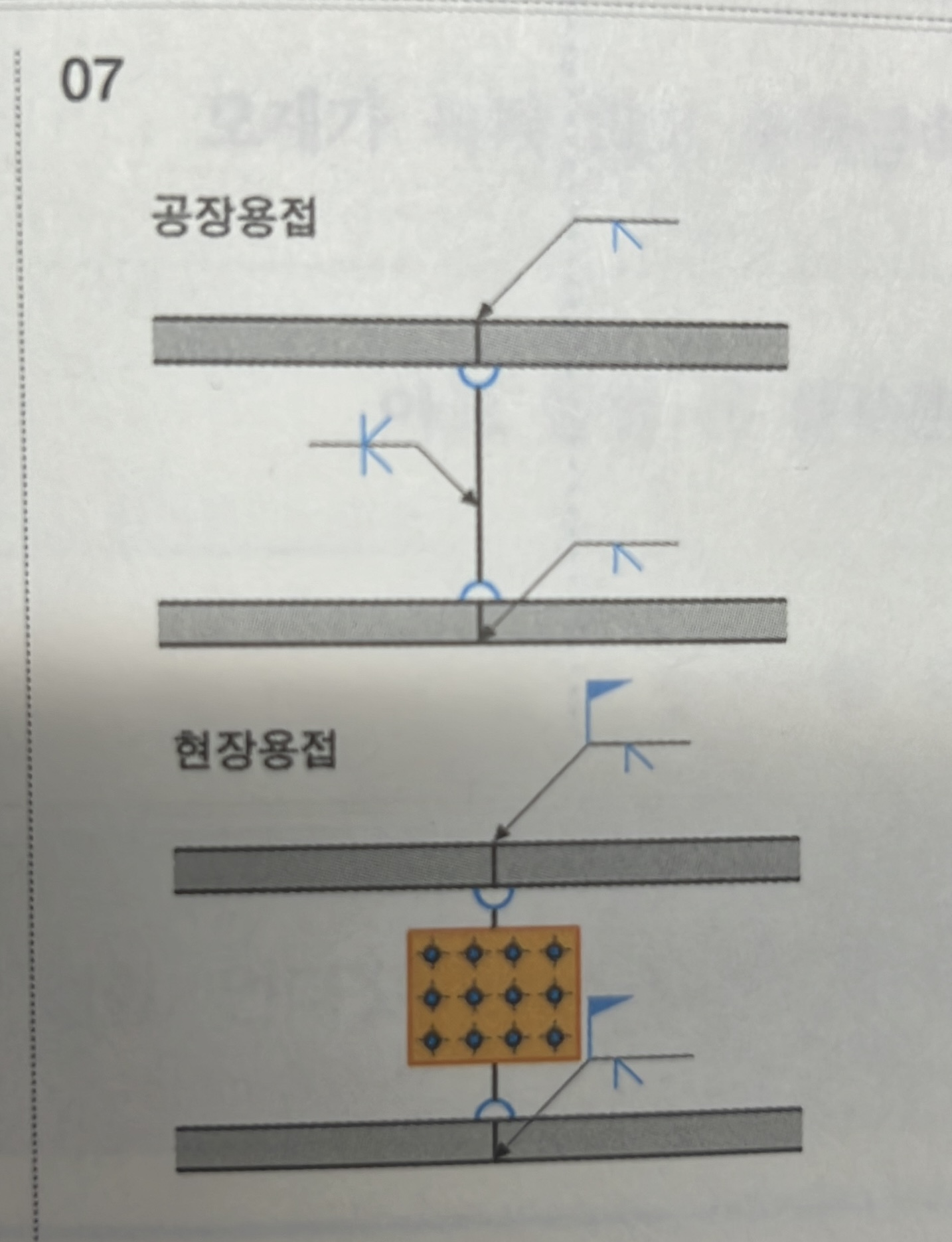

    화살표가 상부플랜지와 하부플랜지에 있어 혼동이 될수있는데

    기건아래쪽은 화살표방향이며...



    하부 플랜지 부분에서..플랜지 외부분에 표시되었기 때문에...

    화살표 있는쪽입니다.

    그리고 시험문제는 특별한 조건없습니다.
