안녕하세요,,,

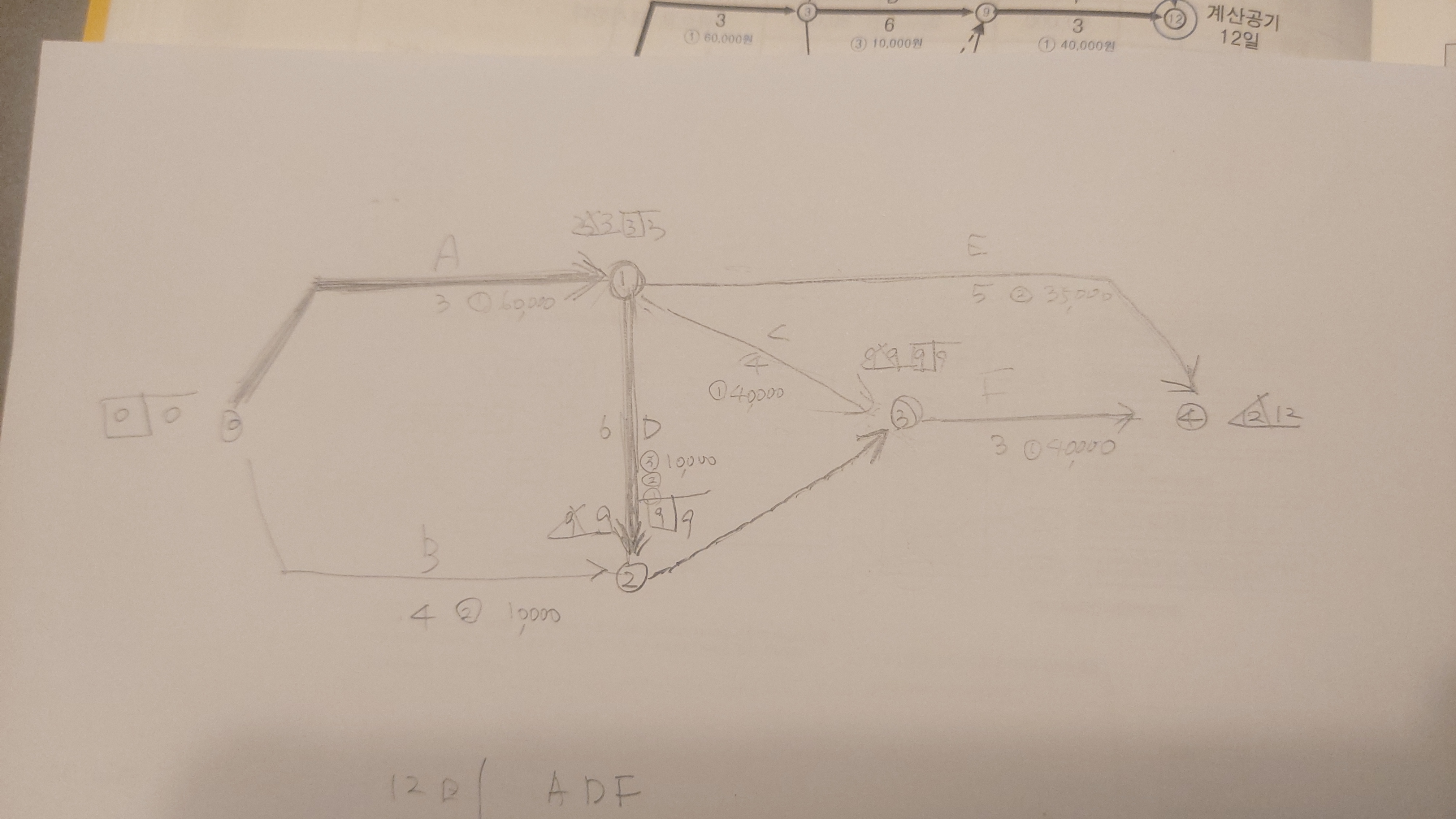

그림파일의 해상도가 낮아서 제대로 확인하지 못해 잘못된 답변을 드렸네요.

현재 그려진 공정표에서 F작업은 B,C,D의 후속작업이 맞습니다.

다만, 2번에서 3번으로 향하는 더미가 잘못 그려진 상태입니다.

A작업 종료후 C와 D작업이 출발합니다. B,C,D가 모여지는 이벤트에서 C와 D가 개시점과 종료점이 같으므로 둘 중의 하나가 넘버링더미가 되어야하는데, B와 D가 만나서 더미를 발생시킨 행위가 논리적으로 부합되지 않으므로 잘못된 공정표가 됩니다. 더미를 발생시킨 의도가 넘버링더미나 로지컬 더미의 논리 어느 쪽으로도 맞지 않는다는 의미가 됩니다.

감사합니다.
