라멘에 수평력이 작용할 때 휨모멘트에 대한 질문
질문유형 기타문의 > 건축구조
글쓴이 김*영 등록일 2024.06.28 답변상태 답변완료
  • 안녕하세요. 늘 한솔 아카데미에서 도움을 많이 받고 있습니다.

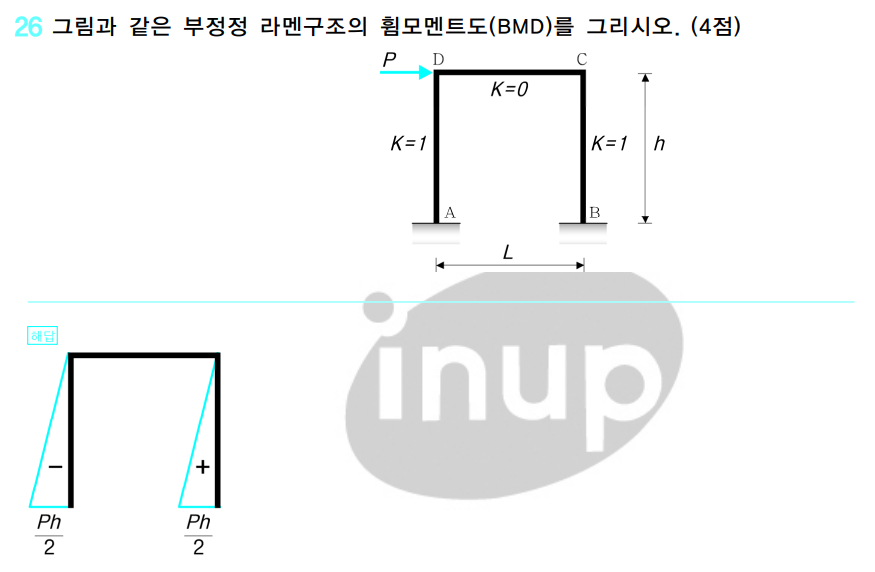

     제가 이번에 건축기사 실기를 준비하는 중이라 기출문제를 풀어봤는데, 2022년 2회차 마지막 문제의 답이 이해가 가질 않아서 질문드립니다.



     보의 강성이 0이라는 것은 보가 없는 것과 같은 상태가 아닌가라는 생각이 드는데, 그 상태에서 한 쪽 기둥에만 외력을 가하면 힘을 직접 받은 A기둥이 캔틸레버처럼 거동하여 혼자 휨을 받는 거 아닌가요? A기둥과 B기둥 사이를 연결하는 수평 보의 강성이 0인데 그 외력에 대해 저항력이 없는 보를 통해 반대편 기둥으로 힘이 전달되나요?

  • 안광호 |(2024.07.01 12:34)

    안녕하세요,,,

    CB기둥의 강성도 K=0이라면 DCB구간은 휨모멘트가 없을 것이고 말씀하신 것처럼 생각하시면 되겠습니다.

    양쪽의 기둥이 좌향으로 수평반력 P/2를 받는 상태이며 각각의 고정단에서 회전력 Ph의 절반씩 부담하는 해석상태가 됩니다. DC만 휨모멘트가 없는데 그것은 문제조건의 K=0 때문이며 실제 이러한 상태는 존재하지 않는 라멘이며 단지 시험문제를 만들기 위한 극단적인 조건을 제시한 것이라고 보시면 됩니다.

    감사합니다.
