제목

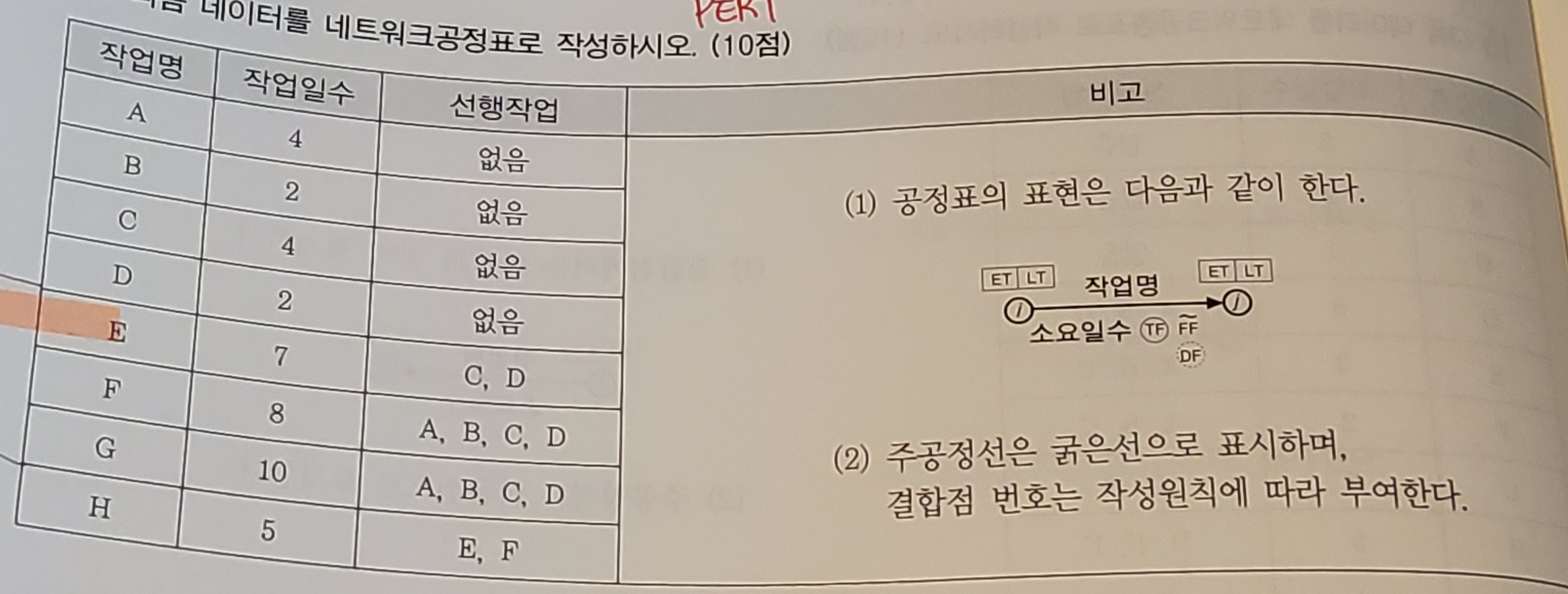

Pert 공정표 질문
질문유형 기타문의 > 실기공정품질
글쓴이 신*경 등록일 2024.07.02 답변상태 답변완료

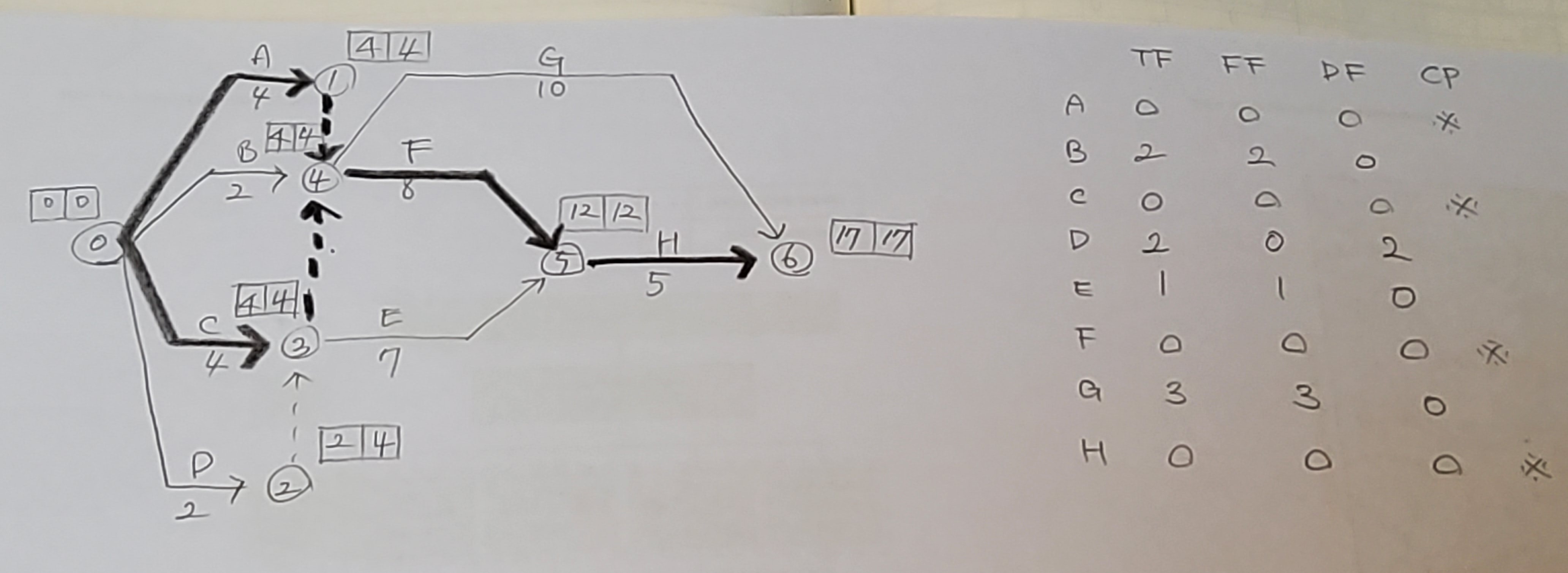

  • 위와 같이 그렸을 때도 결합점 넘버링과 et/lt가 맞는지 궁금합니다.

  • 안광호 |(2024.07.04 16:46)

    안녕하세요,,,

    그려내신 공정표도 문제조건에 부합되는 맞는 공정표입니다.

    넘버링은 맨위에서부터 3,4,2,1이 되어야 합니다.

    D가 맨 위로 그리고 A를 맨 아래로 그리는 형태의 완전히 뒤집힌 상태를 연상하신다면 왜 저런 넘버링이 되어야하는지를 파악하실 수 있을거라고 봅니다.

    D작업의 TF=2, FF=2, DF=0 입니다.

    감사합니다.
