제목
피치랑 게이지
질문유형 온라인강의 > 건축기사필기 4주완성 종합반 > 황선경
글쓴이 하*진 등록일 2018.04.22 답변상태 답변완료

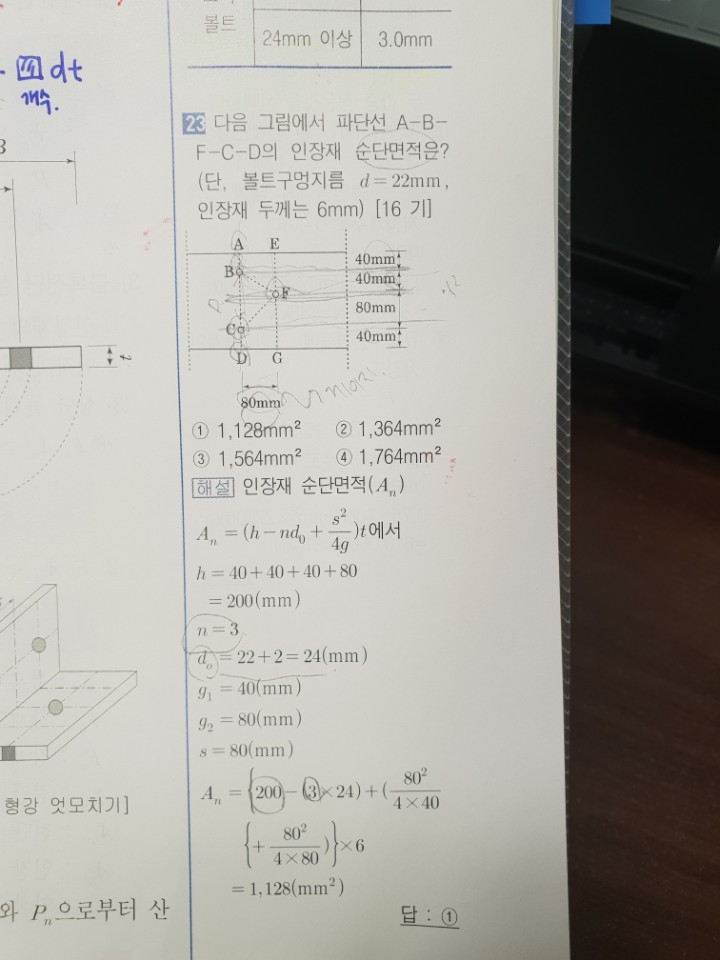

  • 이문제에서 피치가 40이랑 80이고 게이지는 80으로 동일해야하는 것 아닌가요?

  • 황선경 ｜(2018.04.24 10:05)

    가정한 파단선이 B-F경사부의 경우 게이지는 40mm, s=80mm가 적용되어야 합니다. 게이지는 그림의 가로방향으로 선을 그었을 경우 게이지라인이 생성되며 이 게이지라인의 간격이 게이지입니다.

     다음 F-C경사부의 경우 게이지는 80mm, s=80mm가 적용하시면 됩니다^^
