제목
부정정차수 관련 질문드립니다
질문유형 온라인강의 > 실기_건축구조 > 안광호
글쓴이 유*승 등록일 2025.07.21 답변상태 답변완료

  • 안녕하십니까 교수님

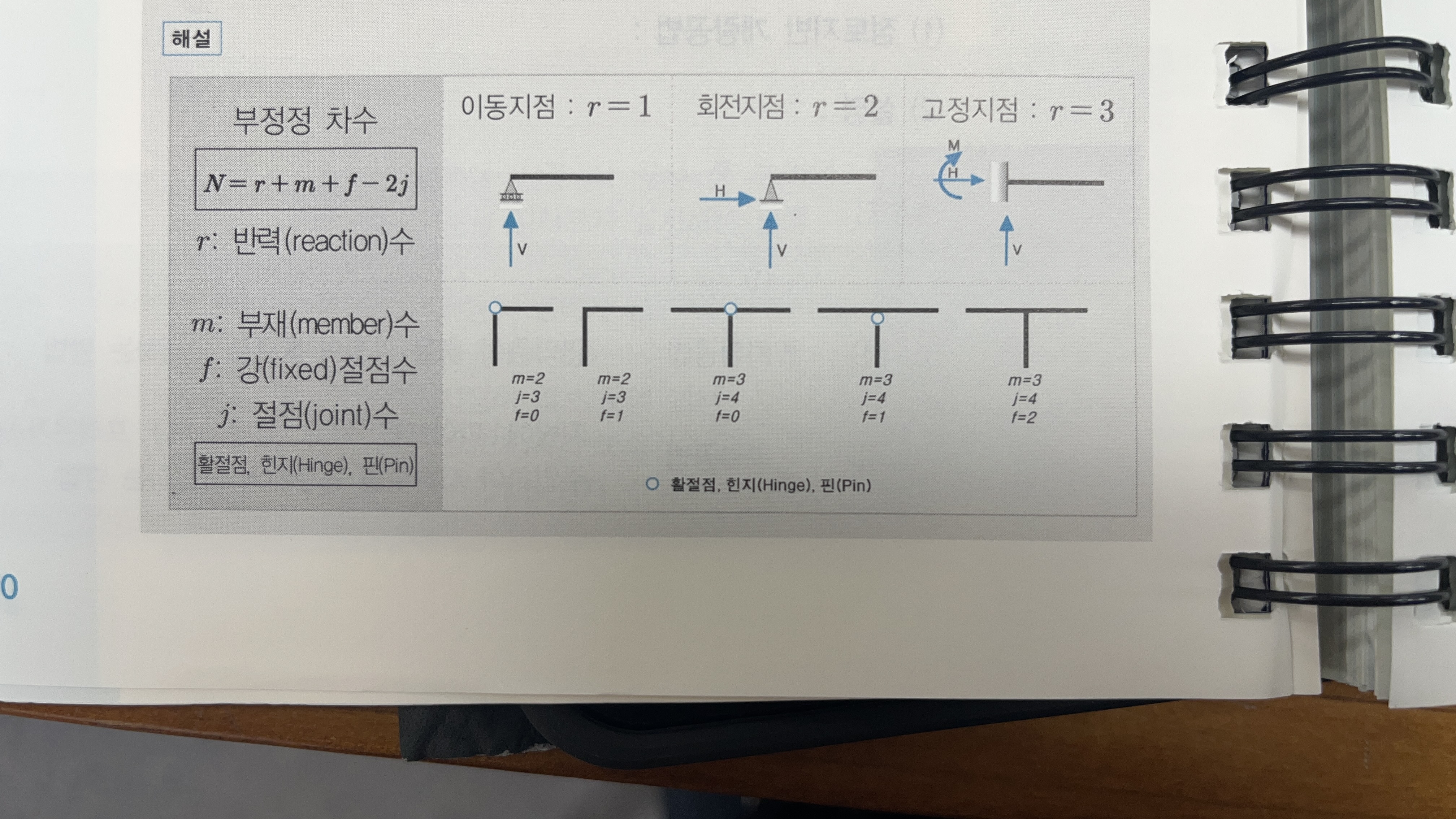

    부정정차수를 구할때 r+m+f+2f 공식을 사용하는데, 20번 문제에서 f(절점)수가 왜 5가 나오는지 이해가 되지 않습니다.

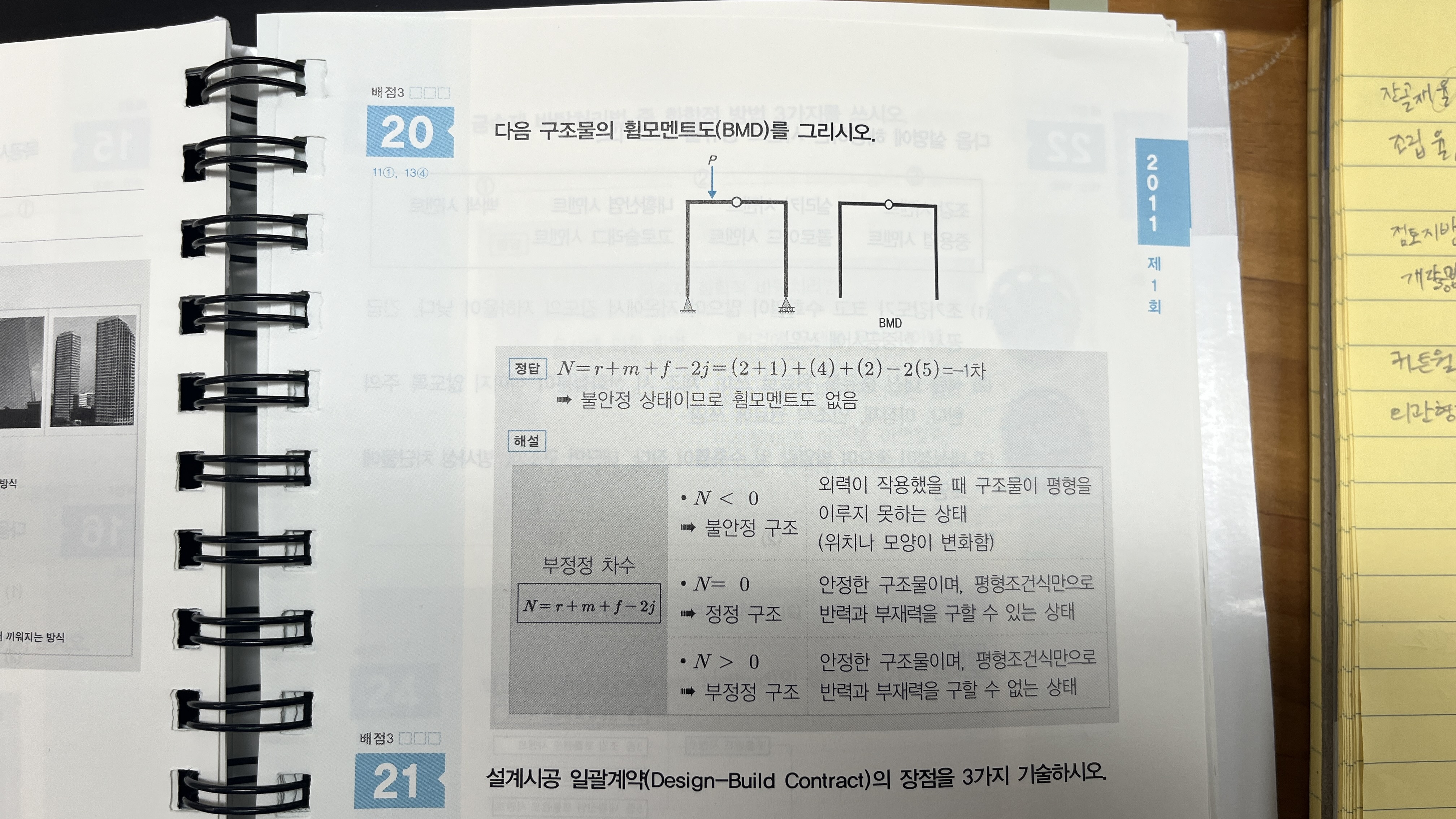

    2번째 사진을 참고해서 풀면 j=3, 양옆으로 해서 6 지점까지 더하면 8아닌가요...?

  • 안광호 ｜(2025.07.22 17:10)

    안녕하세요,,,

    구조물의 지지단, 부재의 연결부위, 자유단이 절점의 개수산정의 계산대상이 됩니다.

    그림과 같은 라멘은 왼쪽지점, 오른쪽지점, 왼쪽 기둥과 보의 접합부, 오른쪽 기둥과 보의 접합부, 힌지절점의 총 5군데의 절점이 관찰됩니다.

    감사합니다.
