안녕하세요,,,

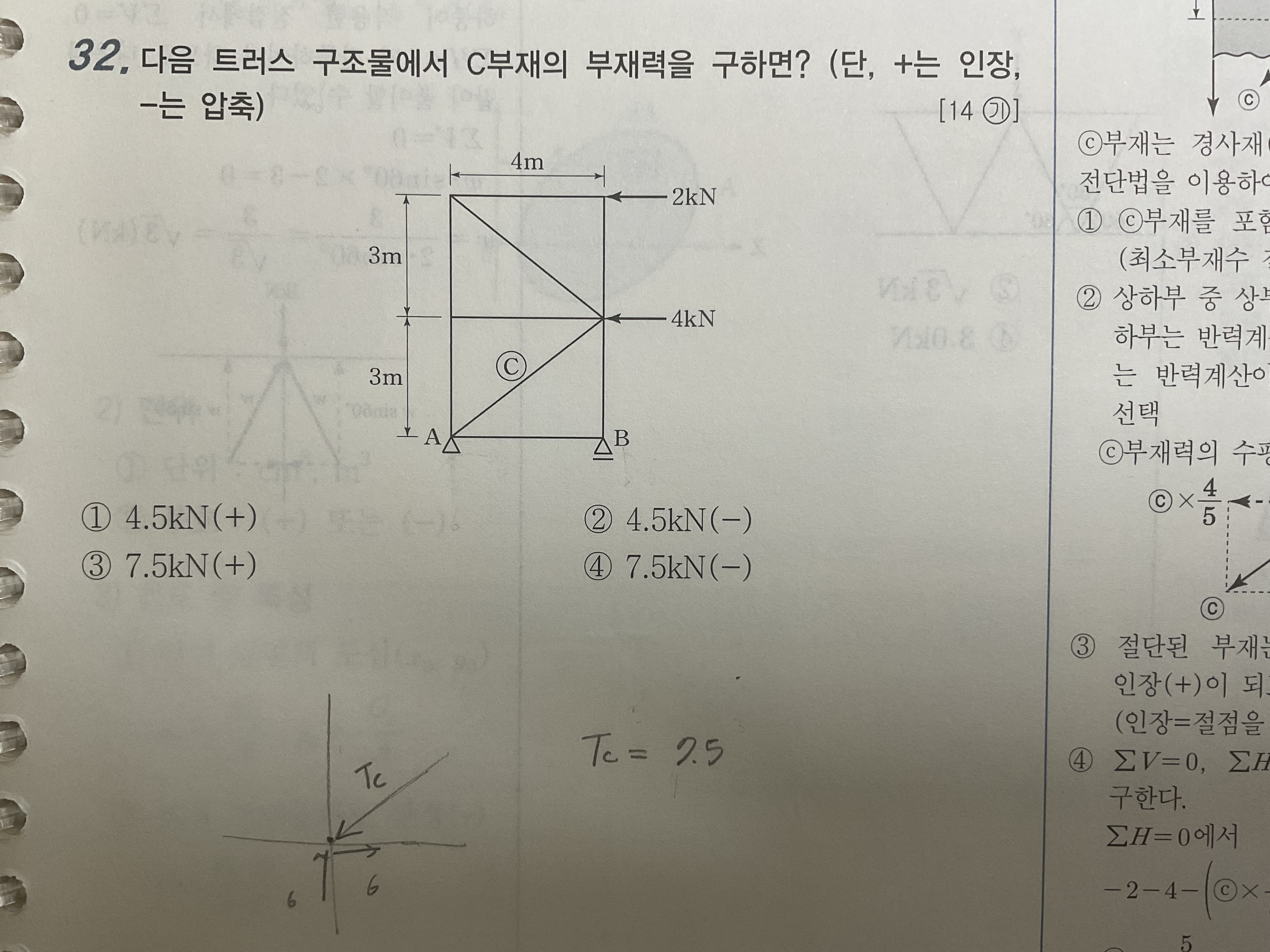

대각선 C부재의 부재력을 구하기 위해 구조물을 수평으로 절단한 후아래쪽을 고려하면 A지점의 수평반력 및 수직반력, B지점의 수직반력을 구해놓아야 합니다.

절점A에서 수직반력, 수평반력, 수직재, 수평의 AB부재, 경사C부재가 존재하는 상황이 됩니다.

수직반력과 수평반력을 구해놓은 상태라면 이것들은 기지수가 되며,

수직재, 수평의 AB부재, 경사C부재는 3개의 미지수가 되며,

절점평형조건에 의해 연립방정식으로 문제를 풀 수 있지만, 처음부터 C부재가 얼마의 부재력이 발생하는지를 직관적으로 알 수는 없습니다.

대각선 C부재의 부재력을 구하기 위해 구조물을 수평으로 절단한 후에 위쪽을 고려하면 A지점과 B지점의 반력을 구할 필요가 없으므로 계산이 간편해집니다.

감사합니다.
