1) 238페이지 (2)용접기호 표기방법의 요점 동그라미3번이 무슨 뜻인가요?(강의에서 그냥 읽어주고 넘어가셔서 이해가 가지 않습니다..)

2) 240페이지 7번문제에서 왜 90도와 60도 방향을 바꿔서 표기하는지 궁금합니다. 루트간격은 그래로 아래쪽에 적는데 개선각 60도, 90도와 개선깊이(?) 18mm, 9mm는 왜 반대로 적나요?

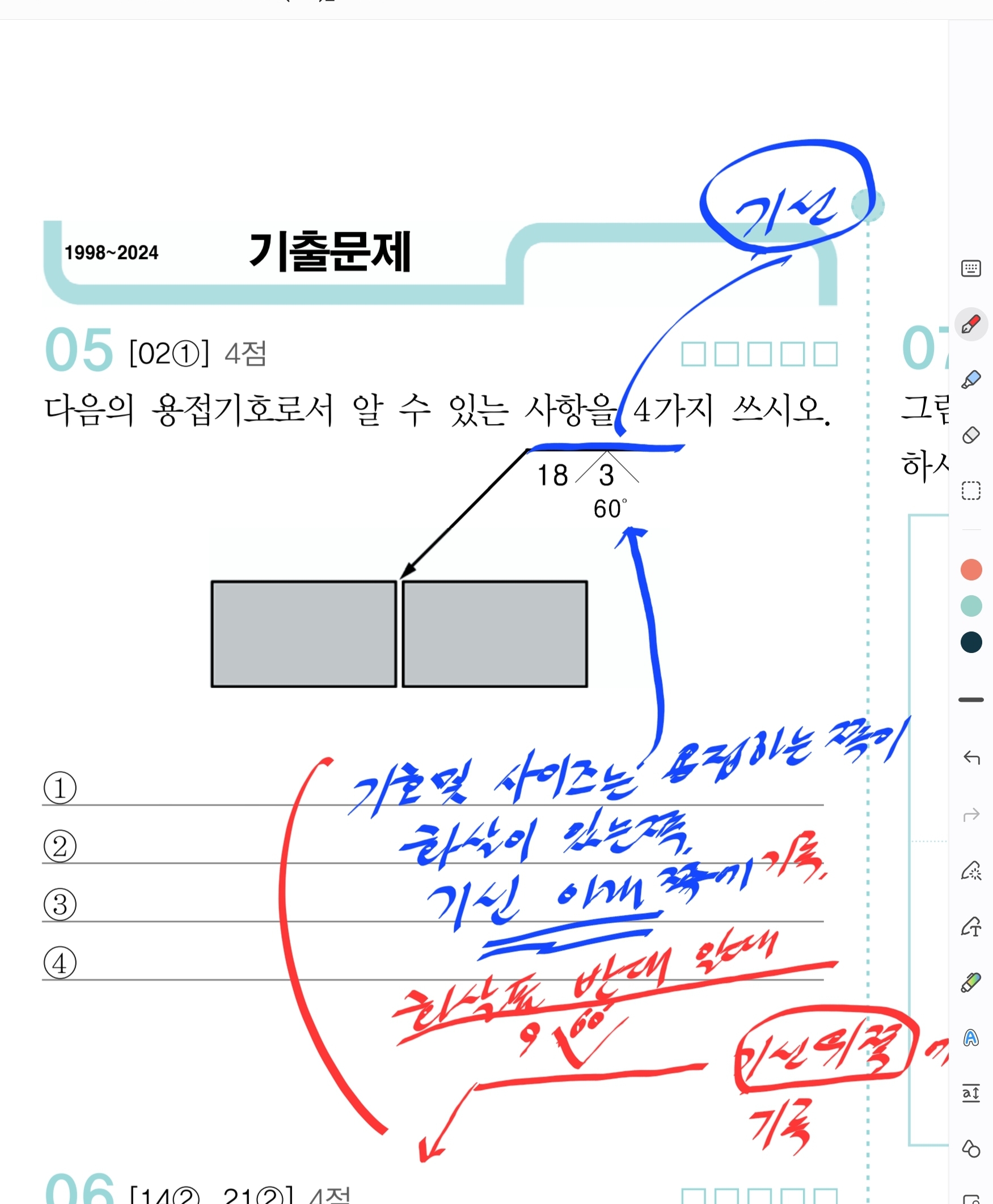

> 1번 첨부사진을 보시면~~보이는 부분을 반대로 하는것이 아니라~

화살표 방향(상부)은 기선 아래에, 반대방향은 기선 위에 작성합니다.

화살표방향 상부가 60도에 18mm(이부분이 기선아래에 작성하는 부분)

3) 241페이지 9번에서 기호의 위치가 아래 또는 양쪽인 이유와 필릿용접 기호를 사용한 이유(맞댐용점 기호를 사용하지 않은 이유)를 설명해 주시면 감사하겠습니다...

> 웹부분은 양쪽용접입니다. 그리고 필릿용접기호가 아니라 양쪽용접표시로 되어있습니다.

4) 11번문제에서 13는 왜 필릿치수가 아니고 용접 사이즈인가요?

필릿용접에서 사이즈는 다리길이를 말하며, 필릿 사이즈(삼각형 단면의 다리 길이)와 같은말입니다~

용접 사이즈 (Weld Size) 는 포괄적인 개념으로, 필릿 크기 + 목두께(Throat Thickness)를 포함할 수 있습니다. 국제 표준에서는 필릿 크기와 목두께를 명확히 구분하여 규정하고 있습니다.

필릿치수로 통일하는것이 좋겠네요~
