안녕하세요,,,

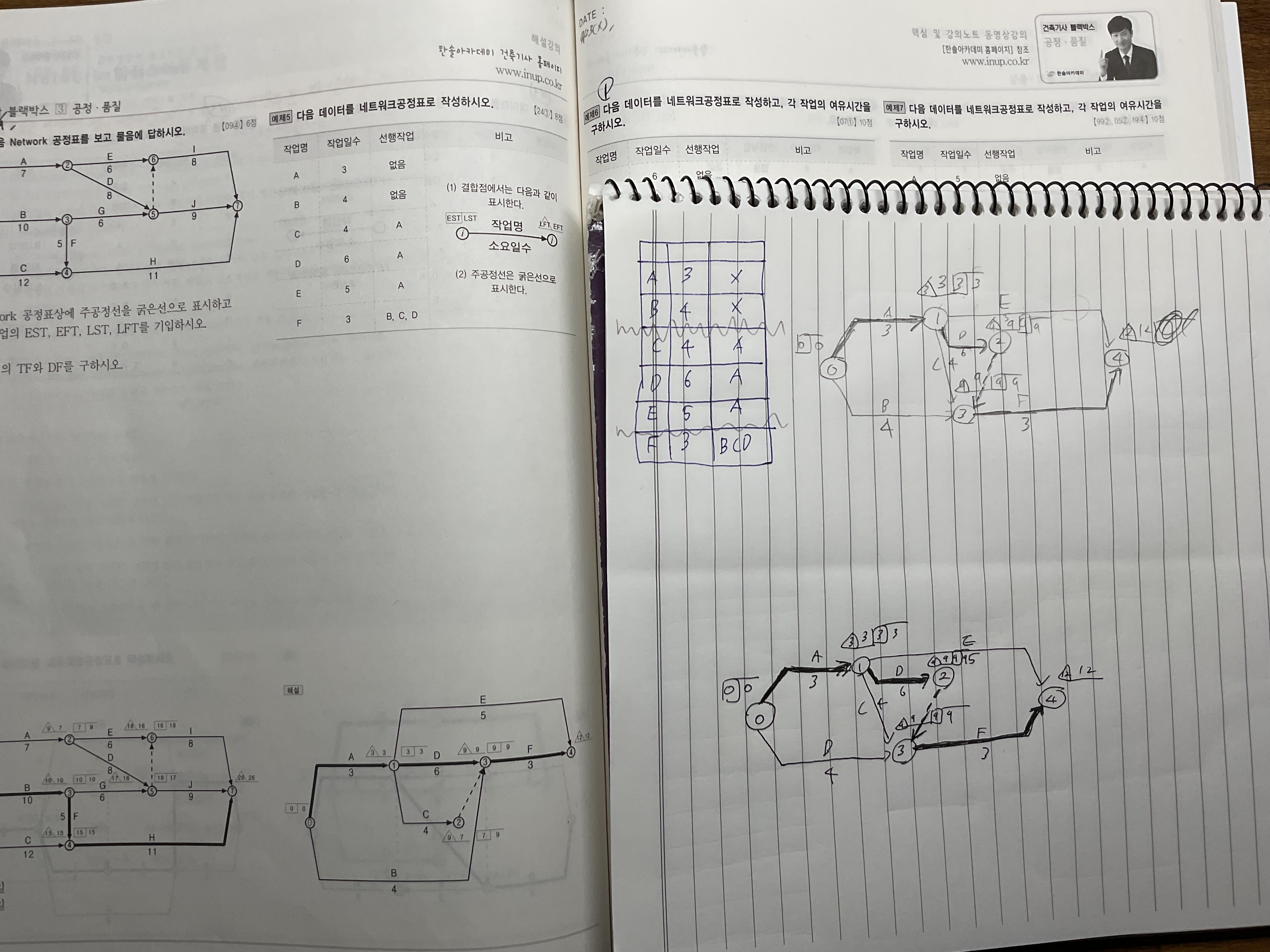

이렇게 그리시면 절대 안되며, 그림이 안 예쁜 것이 문제가 아니라 이러한 논리관계를 갖는 공정표는 없습니다.

그림상에서 3번 이벤트에 B,C,D 화살표를 모아보세요.

그러면 C와 D가 시작과 종료가 같으므로 둘 중의 하나를 넘버링더미로 처리한다는 것입니다. 교재에서는 C를 넘버링더미 처리하였지만, D를 넘버링더미처리하여도 상관없습니다. C와 D를 위아래 바꿔 그릴 수 있다는 것입니다.

학생이 그려낸 지금과 같은 공정표는 화살표의 방향도 우에서 좌로 역진하고 있으므로 이유여하를 막론하고 잘못 그린 공정표입니다. 화살선은 수직은 상관없고, 반드시 좌에서 우로 향해야만 합니다.

이해가 어렵다면 강제로라도, 억지로라도 그림을 기억해두시는 것도 하나의 시험전략이 되겠습니다.

감사합니다.
