안녕하세요,,,질문하신 내용에 대한 답변입니다.

문제의 조건에서 제시하는 공정관계를 이해하는 것이 좋겠습니다.

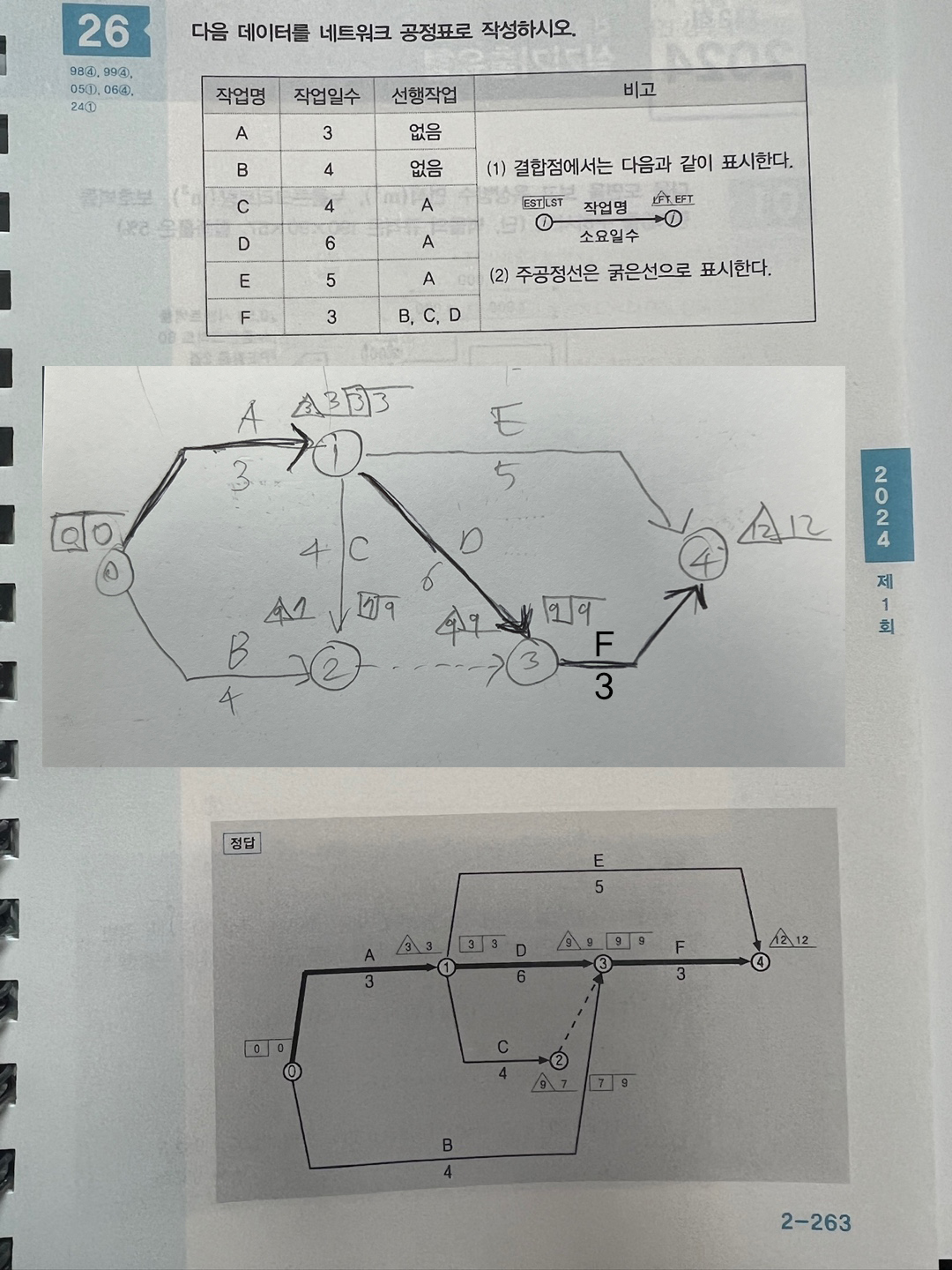

(1) A작업이 종료된 이후에 C,D,E 3개의 실선이 출발합니다.

F작업이 C,D,E 3개의 작업을 선행작업으로 요구하고 있으므로 F가 시작하는 동그라미에 C,D,E 3개의 화살표의 머리를 붙여봅니다.

이때 B는 관계없지만 C와 D는 시작과 끝이 같기 때문에 두개의 작업간의 중복을 피하기 위한 넘버링 더미(Numbering Dummy)가 필요한 상황입니다. 이때 C와 D 어느 것을 넘버링 더미로 처리하여도 상관없습니다.

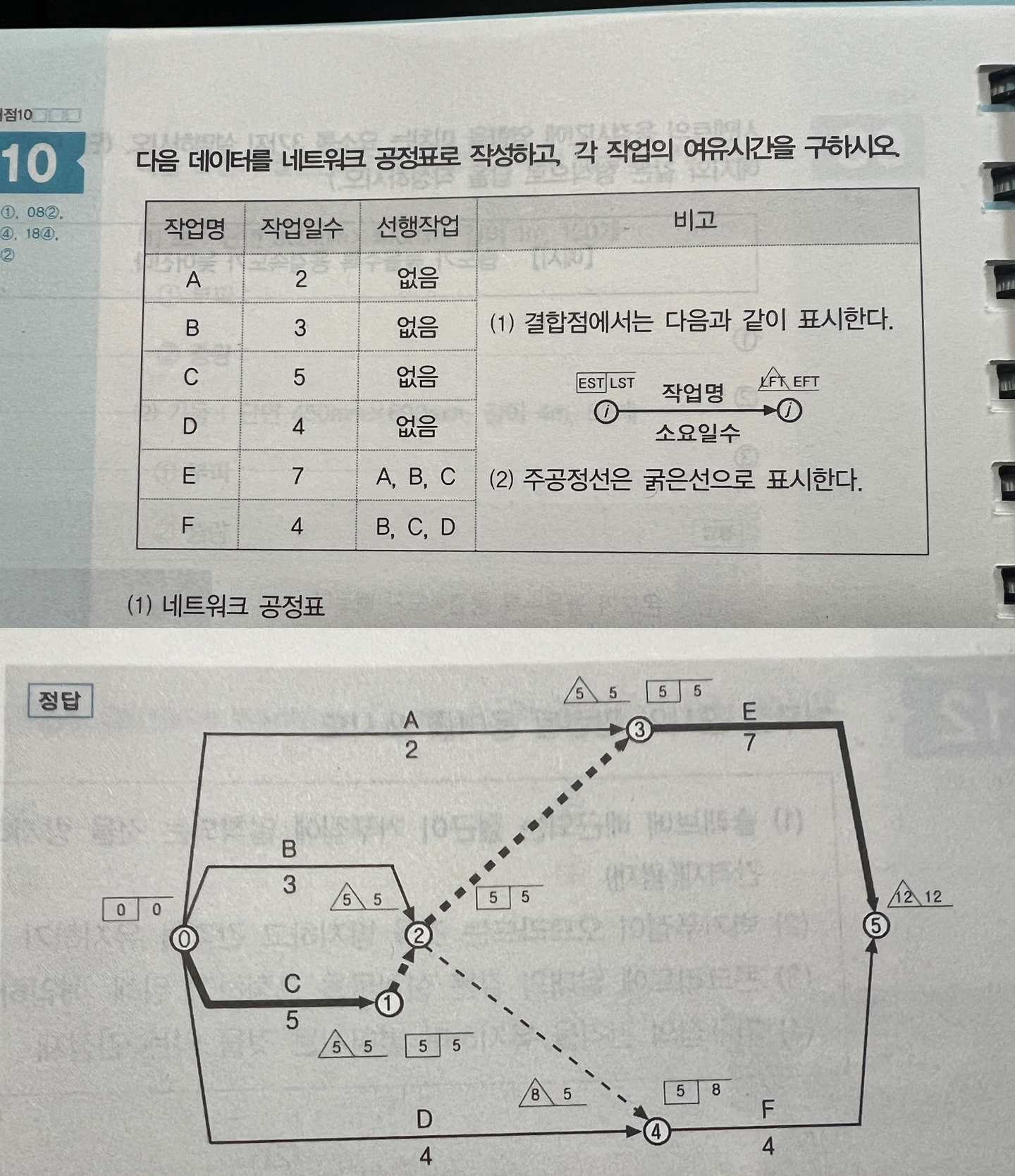

(2) E작업과 F작업이 선행작업의 갯수가 3개로 같으므로 공통의 작업을 찾아보니 B,C 두개입니다. 공통의 작업은 전체 공정표의 가운데 위치시키고 강제로 종료시키는데 B,C 두개의 작업이 시작과 끝이 같으므로 작업의 중복을 피하기 위한 넘버링 더미를 사용해야 합니다. B나 C 어느 것을 넘버링 더미 처리하여도 무관합니다.

E작업은 A작업이 끝난 후에 출발하고, F작업은 D작업이 끝난 후에 출발하는데

E와 F는 공통의 A,B라는 이름이 필요한 상황이므로 2->3으로 로지컬더미(Logical Dummy), 2->4로 로지컬더미(Logical Dummy)가 필요한 상황입니다.

화살표형 네트워크 공정표를 그리다보면 로지컬 더미(Logical Dummy)와 넘버링 더미(Numbering Dummy) 두개만 필요하다는 것을 알 수 있으며, 이 두개만 구분한다면 여유시간 계산에 혼란은 없을 것입니다.

동그라미로 표현되는 이벤트에서 실선의 화살표 없이 단 하나의 더미만 발생하는 경우는 넘버링 더미(Numbering Dummy)입니다.

오직 이 경우에만 해당작업의 여유시간 계산은 바로 다음의 이벤트에서 계산한다고 기억해두시고, 나머지 경우는 해당작업의 종료이벤트에서 여유계산을 합니다.

나머지 경우라는 것은 넘버링더미(Numbering Dummy)가 아니라 로지컬더미(Logical Dummy)라는 것입니다.

넘버링 더미와 로지컬 더미를 구분하는 것이 공정표의 핵심중의 핵심입니다.

넘버링 더미(Numbering Dummy)의 관계를 갖는 작업은 상호간 바꾸어서 그려질 수 있는 관계입니다.

이럴 경우

(1) 주공정선상의 작업들은 달라지지 않으며, 결합점에서의 일정표현은 달라질 수 있다.

(2) 주공정선상의 작업들 이외의 나머지 작업들의 여유시간은 절대 변하지 않는다.

위의 두가지 사항만 잘 기억해주시고 계시면 될 것 같습니다.

감사합니다.
