안녕하세요 라멘 구조물 휨모멘트 질문 드립니다
질문유형 온라인강의 > 건축(산업)기사필기 시리즈 종합반 > 안광호
글쓴이 전*진 등록일 2026.08.10 답변상태 답변완료

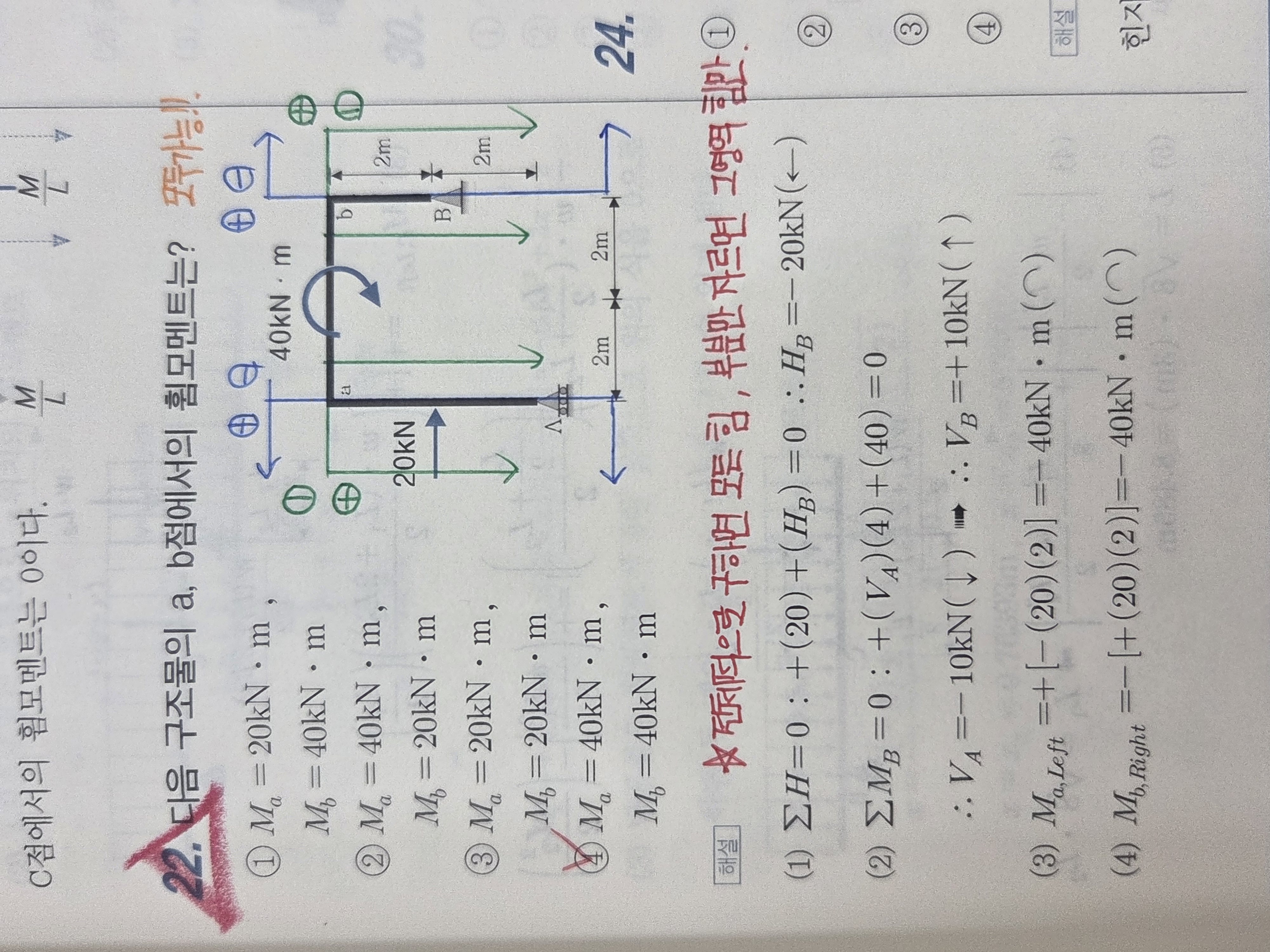

  • 안녕하세요 교수님 각권 P.59의 22번 문제 질문드립니다

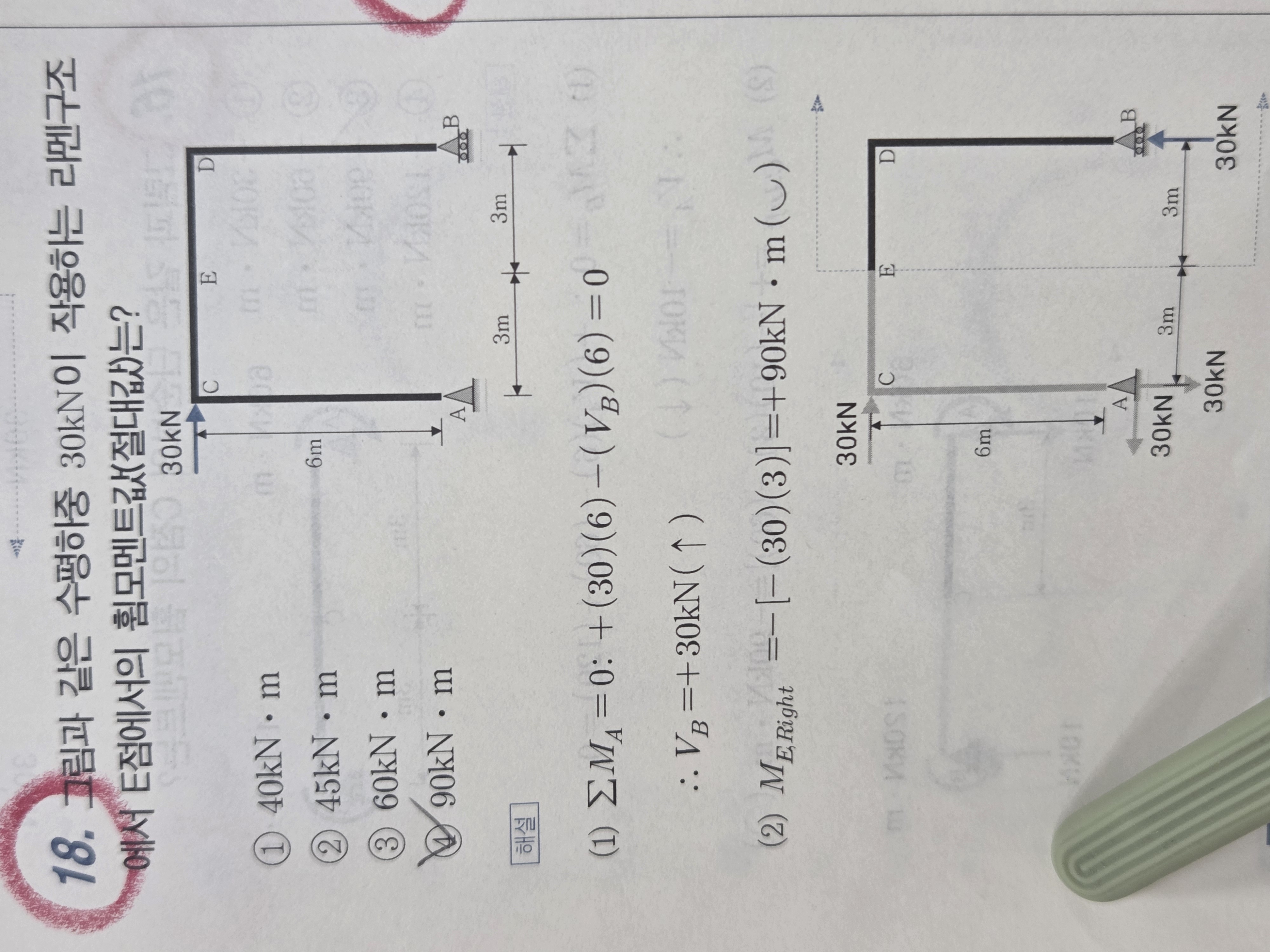

    모멘트를 계산할 때 초록색 방향으로 풀이하는 것으로 배운 것 같은데 두번째 사진의 18번처럼 파란색 방향으로 풀이하는 것도 맞는 건지 궁금합니다

    그리고 초록색에서 모멘트힘만 있는 왼쪽 기준(-방향)과 오른쪽 기준(+방향)으로 부호만 바꾸어 풀이하려고 했는데 답이 아닌 것 같아서 질문 드립니다 강체여서 40KN•M가 a와 b에도 영향을 주는 것 아닌가요?

    Ma, right=-[+40]=-40,  Mb, left=+[+40]=+40

  • 안광호 |(2026.08.12 09:18)

    안녕하세요,,,

    a점에서 우측으로 휨모멘트를 구하고자 한다면 ab보 중앙의 40kN.m의 회전력과 B지점의 수직반력 10kN, B지점의 수평반력 20kN이 휨모멘트의 계산 대상이 됩니다.

    -[+(40)-(10)(4)+(20)(2)]=-40kN.m의 휨모멘트가 계산되며, 결과값의 -는 양수,음수의 음수가 아니라 부모멘트를 뜻하며, 보기 지문에 -부호로 된 지문이 없으면 절대값을 찾아 선택하시면 되겠습니다.

    감사합니다.
