안녕하세요~ 4주완성 건축구조 강의를 담당하고 있는 고길용입니다.

설연휴로 인해서 답변이 늦었습니다. 양해바랍니다.

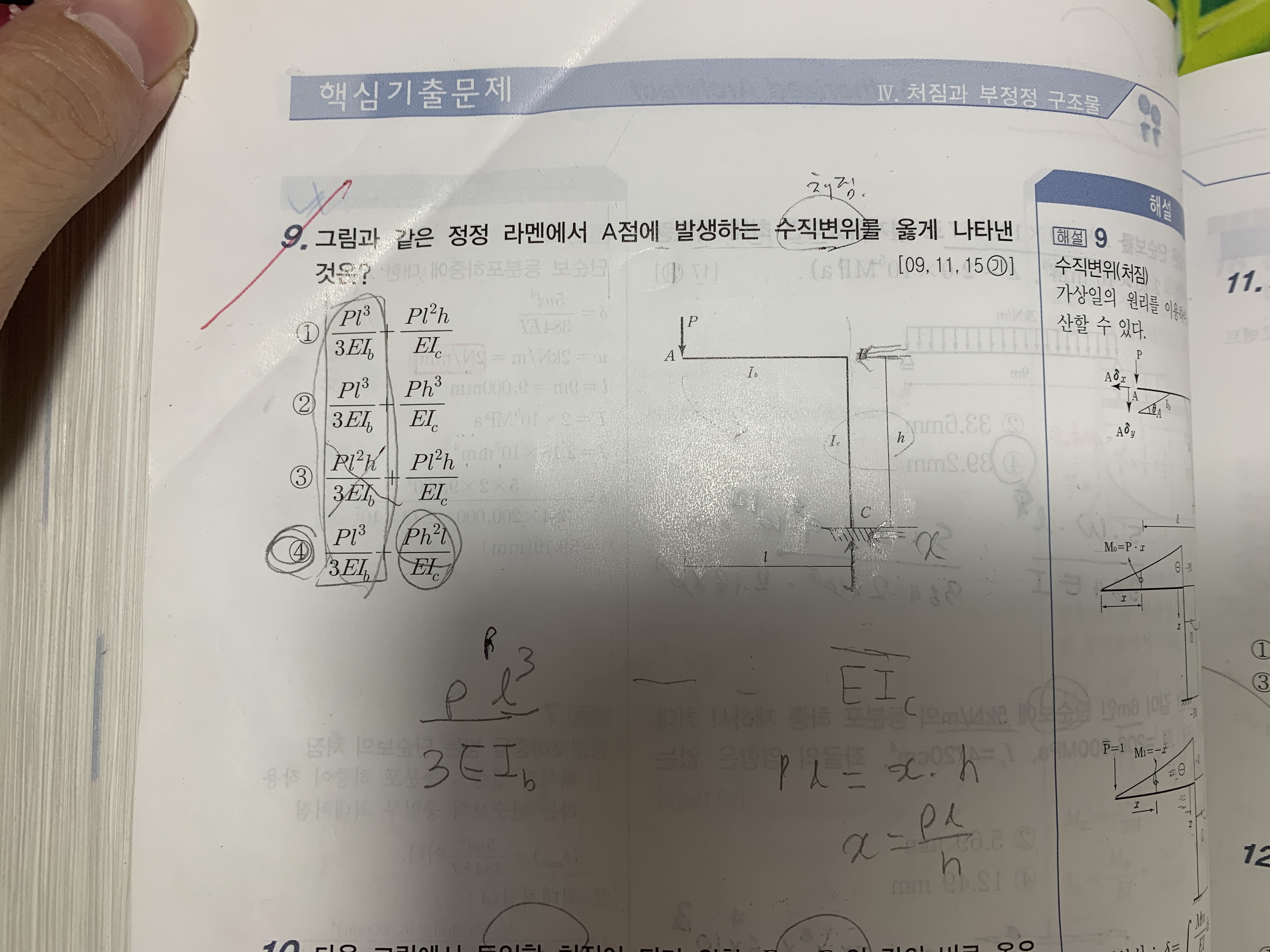

먼저 켄틸레버 구간의 처짐은 잘 이해하신듯 하고, 그럼 기둥의 끝부분(ㄱ자부분) 에 모멘트 P*L에 의하여 처짐각 M*h/EI_c 이 생기고 M이 P*L이므로 P*L*h/EI_c입니다. 이처짐각 상태로 길이 L만큼 진행하면 처짐은 처짐각에 L을 곱하면 됩니다.

따라서, P*L²*h/EI_c 가 됩니다.

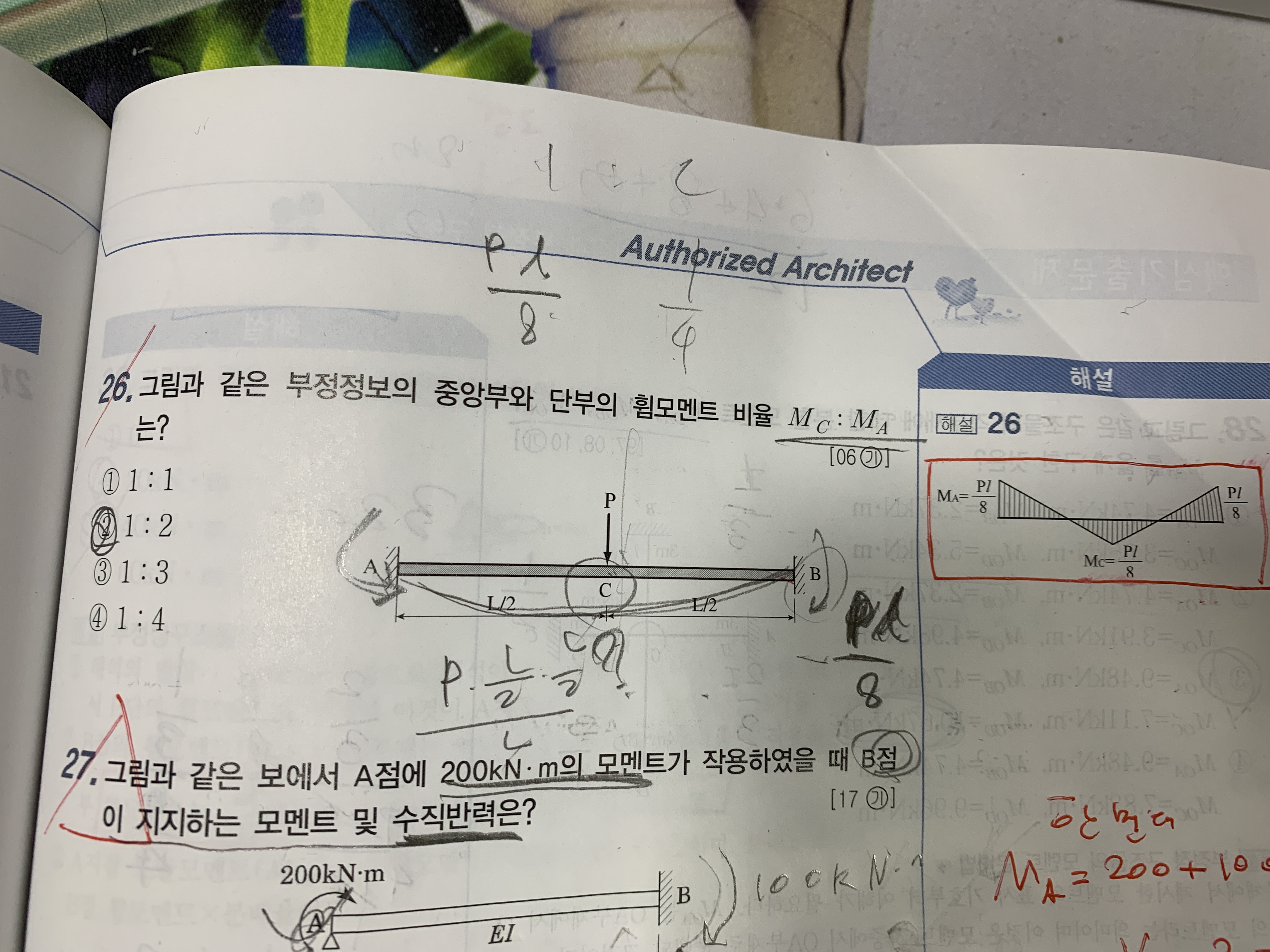

두변째 질문은 왼쪽에서 -P*L/8도 있지만 수직반력 P/2도 있으므로 중앙단면으로 계산하면 P/2*L/2- P*L/8이므로 +P*L/8이 됩니다.
