제목
안녕하세요 교수님!
질문유형 온라인강의 > 건축기사필기 4주완성 종합반 > 고길용
글쓴이 김* 등록일 2019.02.16 답변상태 답변완료
  • 존경하는 고길용 교수님 안녕하세요!

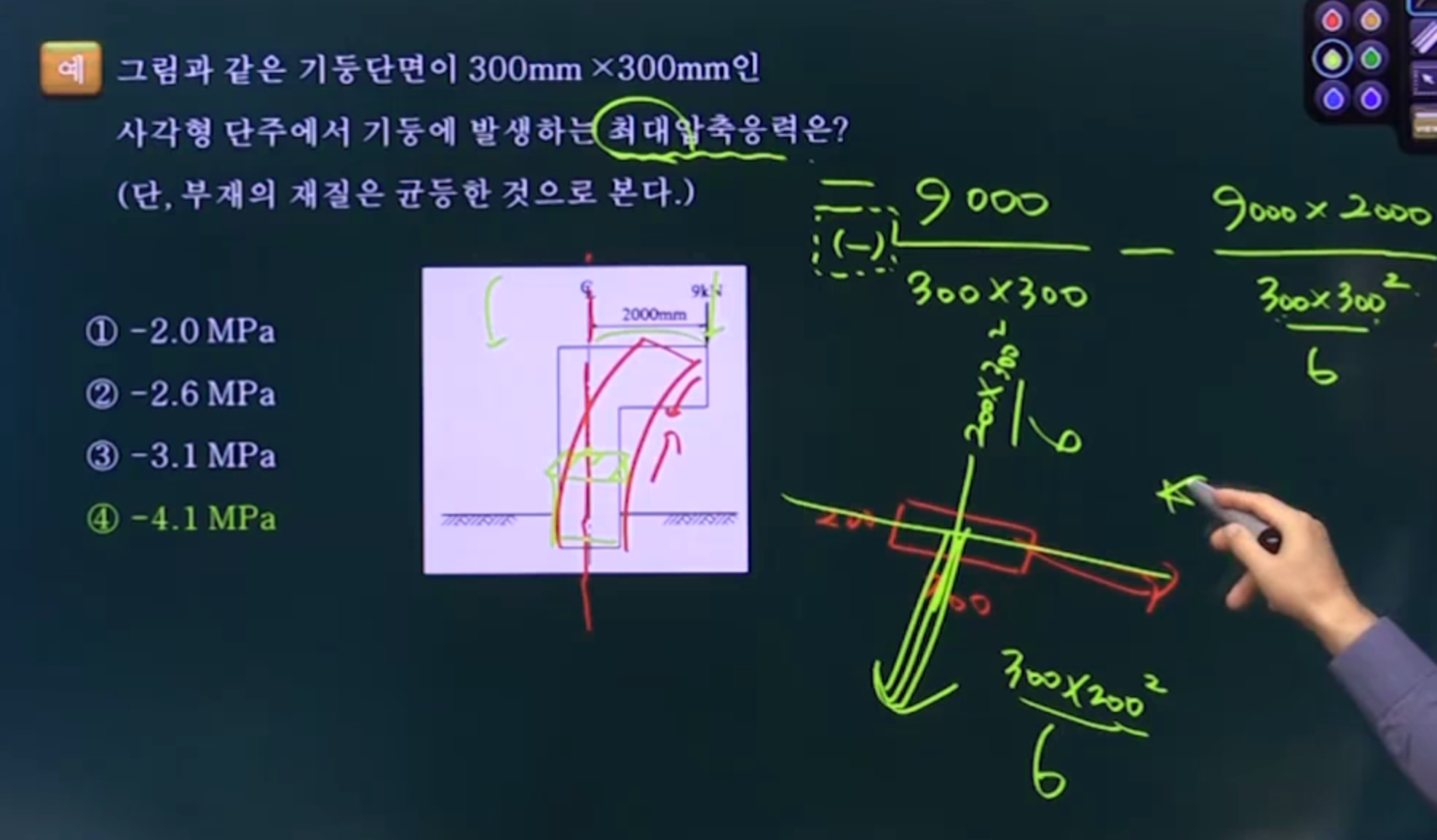

    편심하중을 받는 단주 식관련, 예제문제 풀이도중

    최대압축응력은 이렇게 식을 세우는 것까지는 이해를 했으나,



    교수님의 풀이중 Z 부분 즉 (I/Y) 부분이

    다음과 같은 식으로 되어있어 궁금점이 생겼습니다..

    궁금증1. I(단면2차 모멘트)는 bxh^2에 36으로 나눠야 하는거 아닌가요?혹시 왜 면적만 곱하셨는지 궁금합니다

    궁금증2. 36으로 나누는게 맞앗다면 기준축은 어디있는건가요? (기준축이 도심을 지나고있는지)



    이렇게 정말 궁금해서 질문 드립니다

    항상 감사합니다 교수님!!



  • 고길용 |(2019.02.17 12:07)

    안녕하세요~ 고길용입니다.

    먼저 식을 잘 이해하셨다니 다행입니다.

    여기서 I/y는 단면계수 Z로 대체가 가능합니다. 단면의성질 단원에서 Z=b*h2/6  을 기억하시면 쉬울듯 합니다.

    아니면 굳이 I/y로 하시려면 I는 도심에서의 단면2차모멘트 값인 b*h3/12이고

    y는 도심에서 연단거리(제일 옆쪽:옆으로 휘어지므로)인 b/2=300/2=150을 넣고 계산하셔도 동일한 결과를 얻으실수 있습니다.
