제목
건축기사 4주완성 핵심기출문제 질문드립니다.
질문유형 온라인강의 > 건축기사 단기완성 종합반(6개월) > 고길용
글쓴이 성*진 등록일 2019.04.01 답변상태 답변완료

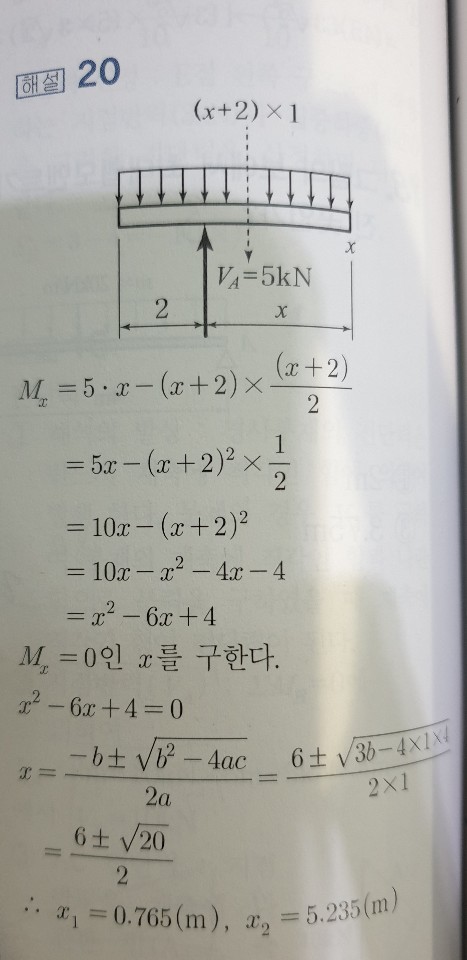

  • 430페이지 핵심기출문제 20번에서



    위의 풀이과정에서 Mx=5·x - (x+2) X (x+2)/2

    Mx는 강의에서 설명하실때로 생각하면 x에 손가락을 놓고 계산한다는건가요??

    그렇게 된다면 (x+2) X (x+2)/2의 힘을 5·x 의 반력으로 받는다는거라고 생각되는데

                        ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄위의 (x+2)/2에서 왜 2를 나누는지 모르겠습니다.



  • 고길용 |(2019.04.02 18:57)

    안녕하세요~ 4주완성 건축구조 강의를 담당하고 있는 고길용입니다.

    질문하긴대로 x위치에 손을댄다는 것이 그위치를 기준으로 모멘트를 계산하시라는 것입니다. 따라서 모멘트는 힘 곱하기 거리 이므로 점선으로 표시된 힘 (x+2)*1이라는 힘에 거리 (x+2)/2를 곱해야 되겠지요~~~
