제목

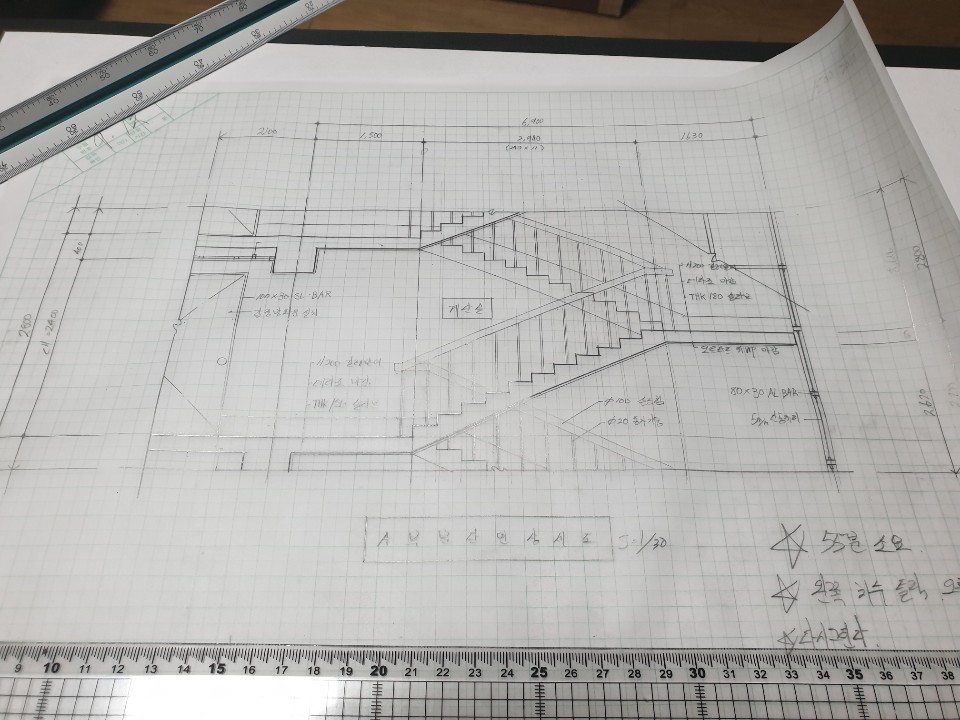

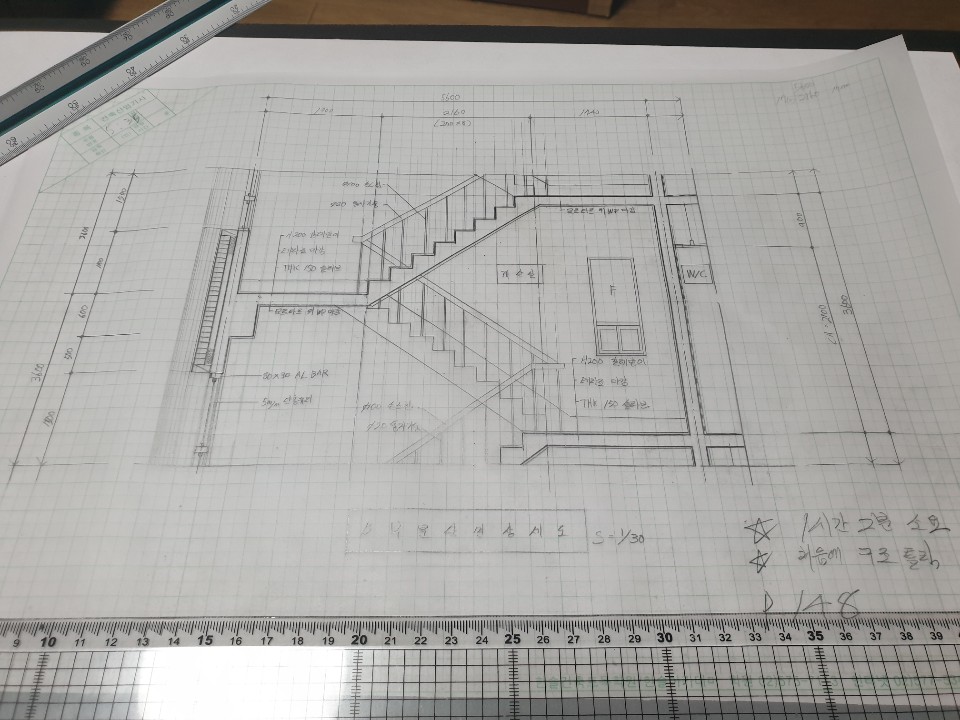

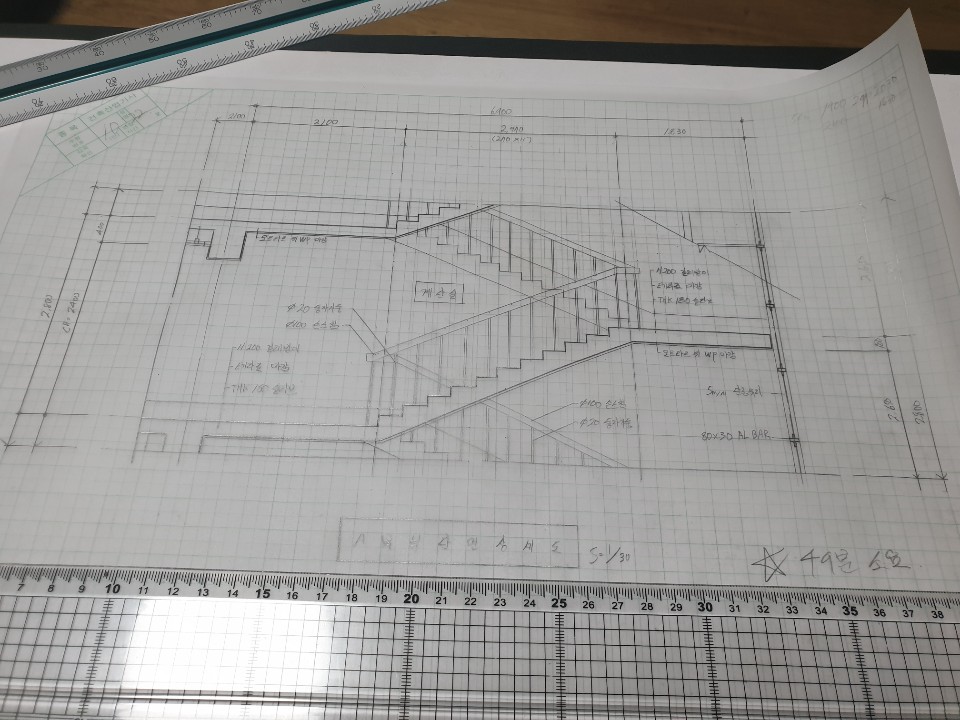

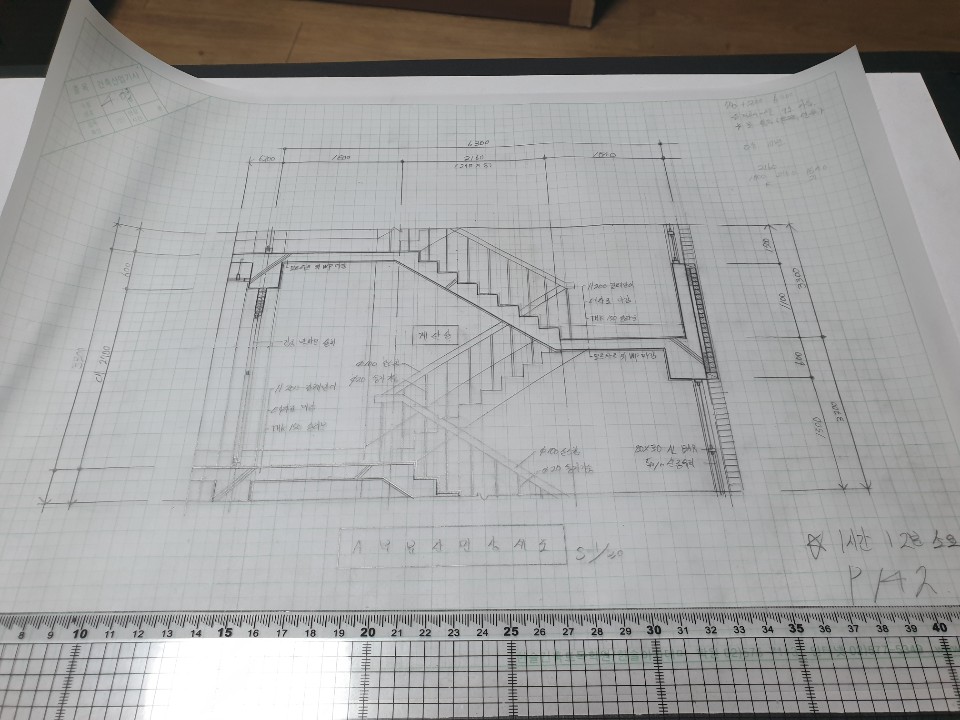

추천해주신 작도 들입니다.
질문유형 온라인강의 > 건축산업기사실기 종합반 > 김영주
글쓴이 김*환 등록일 2019.04.04 답변상태 답변완료
  • 저번 질문의 답이 안달린걸 보니 아직 사이트가 정상이 아닌것 같습니다.



    오늘은 일이 있어 5장이 한계였습니다. 지적할 만한 사항이 있는지 봐주시면 감사하겠습니다.



    그리고 그리다 보니  생각이 들었는대



    배근도는 그냥 제 생각에는 벽식,라멘 각각 5장씩 그리면 될 것 같습니다.

    혹시 더 그려야 한다고 생각하시면 몆장 씩 그리는지 알려주시면 감사하겠습니다.



    그리고 배근도도 집어주실만한 문제가 있다면 집어주시면 감사하겠습니다.



    이제 추천해주신 계단 단면도는 3장 남았습니다.



    내일은 남은 계단 단면도와 배근도를 그려 오겠습니다.



    감사합니다.

  • 김영주 |(2019.04.05 17:59)

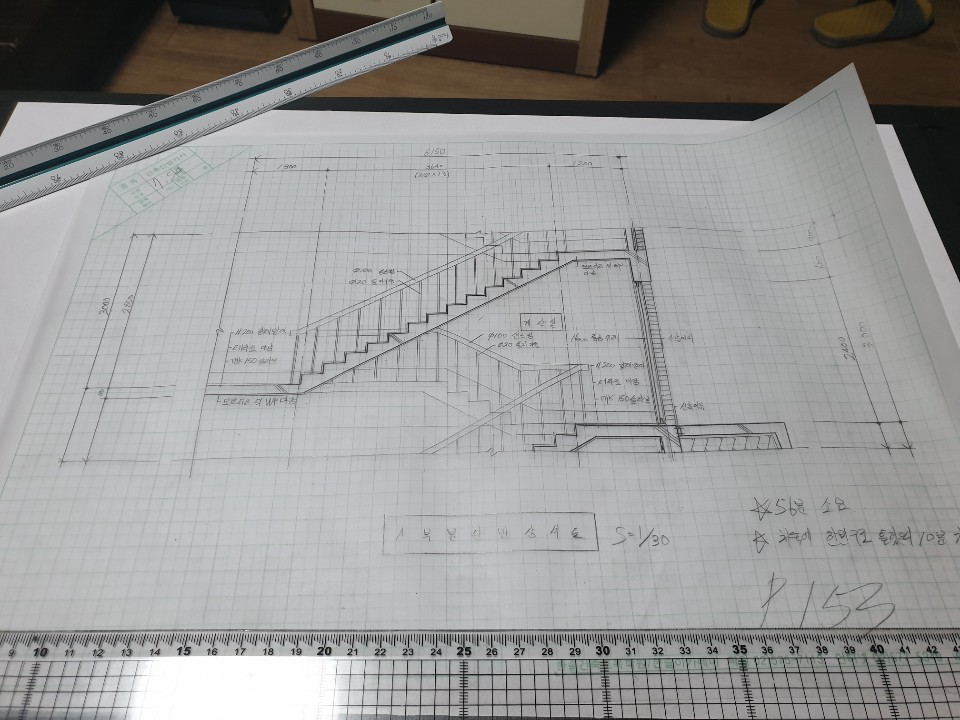

    3번째 도면 우측 벽체부분에 실수가 보입니다.

    평면상 보시면 옹벽200+공간70+벽돌100 으로 작도해 주셔야 합니다.

    올려주신 도면은 보처럼 처리가 되어 있는데...이부분은 기둥이 없으므로 보는 작도하지 않으셔도 됩니다.

    나머지 도면에은 잘 작도해 주셨습니다.

    좋은 결과가 예상됩니다....

    조금만 더 힘내세요.....

    합격을 기원합니다.
