제목	질문드립니다.
질문유형	온라인강의 > 필기_건축구조 > 안광호
글쓴이	신*성	등록일	2019.11.28	답변상태	답변완료

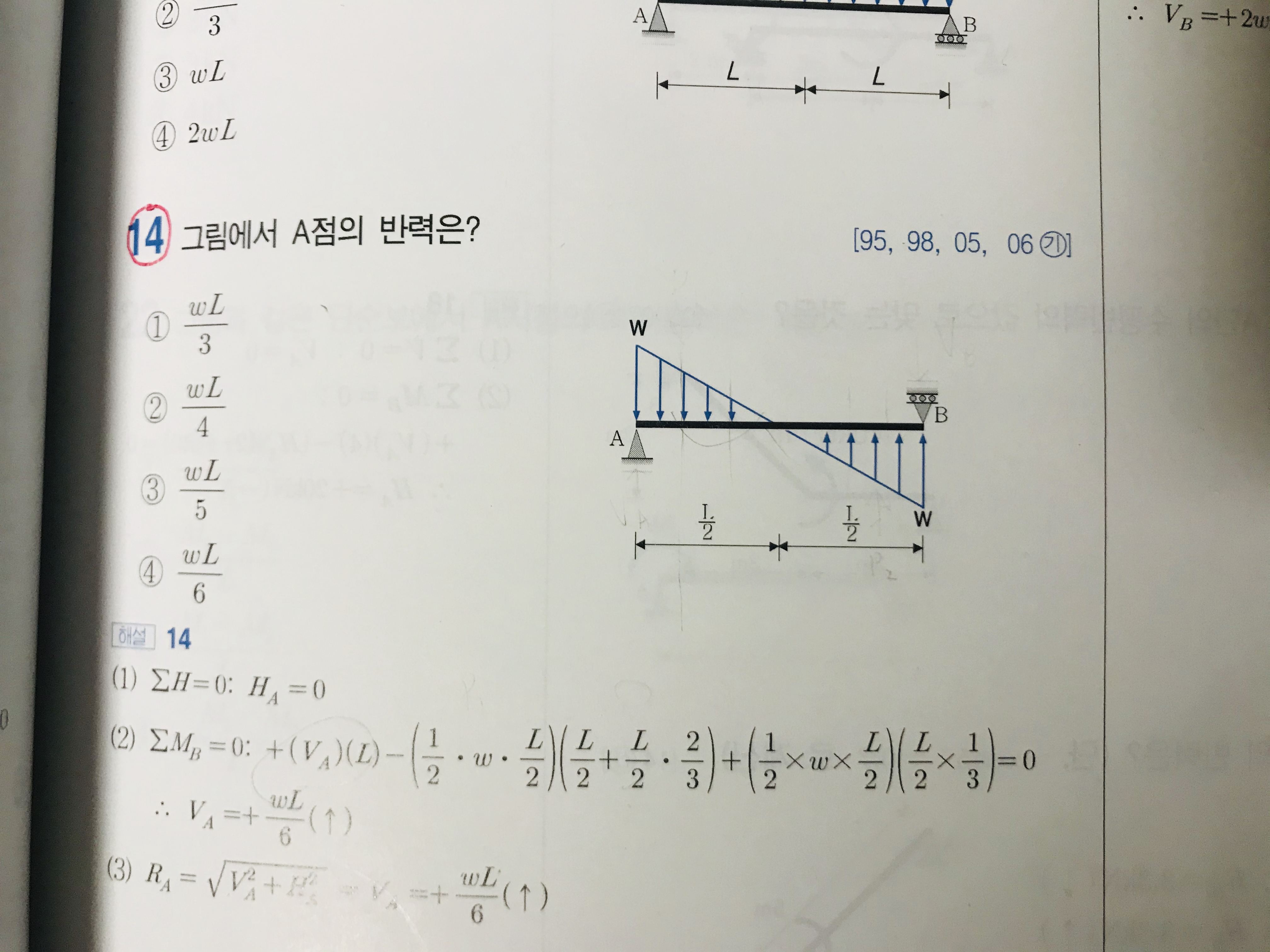

안녕하세요 교수님. 항상 도움 많이 받고있어 감사합니다. 다름이 아니라 위 문제를 해설에서는 정석적인 방법으로 평형방정식으로 풀은 것 에 대해서는 이해하고 있습니다. 하지만 아래 제가 직관적으로 해석한 사진처럼 하중이 재하되는 위치가 좌우 대칭인데 왜 반력으로 그대로 이어지지 않고 중간에 하중이 문제의 답처럼 변하는지 이해가 되질 않습니다. 안광호 ｜(2019.11.29 17:42) 안녕하세요,,, 보의 중앙점을 C라고 하면, CB구간의 삼각형 분포하중에 대한 wL/4 의 검정색 집중하중화살표의 방향이 하향이 아니라 상향입니다. 그렇다면 AC구간의 하향의 wL/4과 CB구간의 상향의 wL/4이 4L/6의 거리를 두고 있으므로 반시계방향의 우력모멘트 wL/4 * 4L/6 = wL^2 /6 이 작용하고 있으므로 양쪽 지점이 거리 L을 유지한채 wL/6 의 지점반력을 시계방향의 우력모멘트를 형성해야 합니다. 감사합니다.
첨부파일	DE33B144-CA10-4DAD-BB0A-37119F8CBCB2.jpeg 6C46578B-CF0A-41EB-BE55-9399B8339B74.jpeg
