안녕하세요,,,질문하신 내용에 대한 답변입니다.

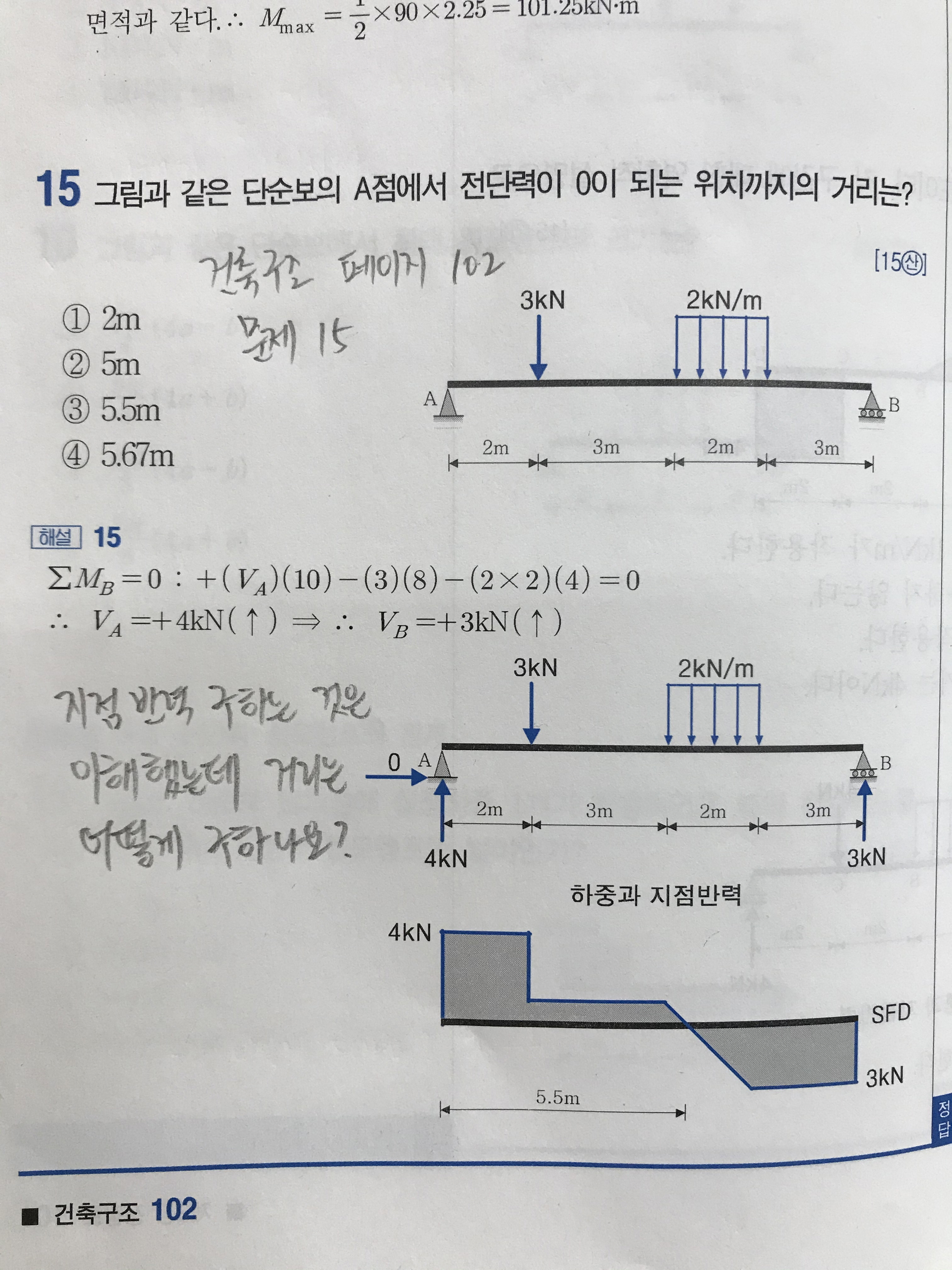

(1) 해설그림의 전단력도를 그려낼 수 있느냐가 관건입니다.

A지점의 반력이 상향으로 4kN이 산정되었다면 해설그림과 같이 상향으로 4만큼의 수직선을 올려봅니다. A점으로부터 우측 2m까지 하향하중이 없으면 수평선을 그리다가 아래로 3만큼 내리면 1만 남은 상태입니다. 여기서 다시 우측으로 3m까지 수평선을 쭉 그리다가 2kN/m의 등분포하중과 만나게 됩니다. 1m당 2kN이 하향이므로  0.5m만 가게 되면 1kN이 하향으로 되어 수평선과 만나게 됩니다.

이 위치가 문제에서 요구하는 전단력이 0인 위치이며 A점으로부터 우측으로 5.5m 위치에 있다는 의미입니다.

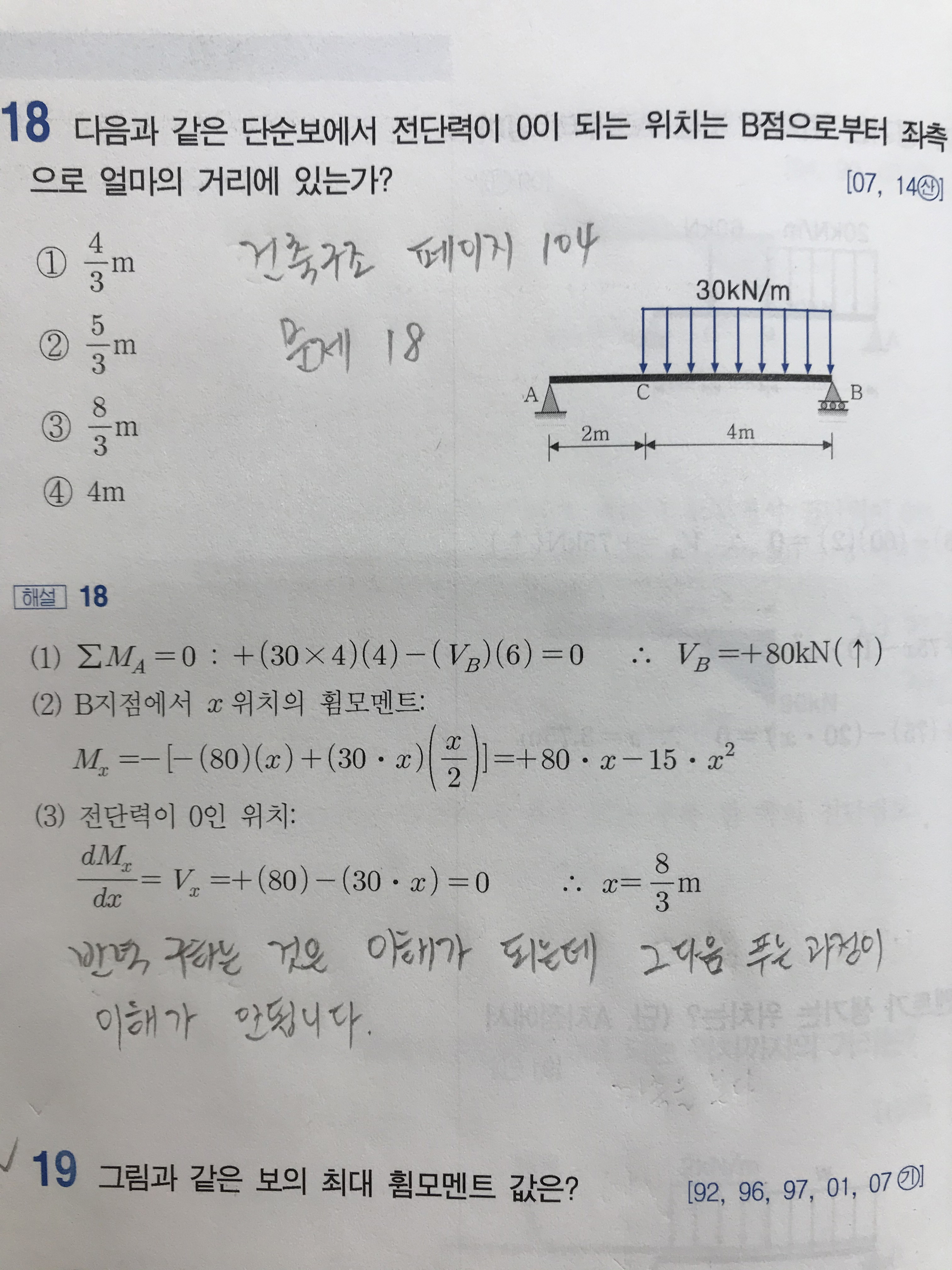

(2) B지점의 상향반력이 80kN으로 산정되었습니다.

B점으로부터 좌측의 분포하중까지의 임의의 구간을 x라고 설정한 후, 그림 전체를 수직절단하여 우측을 바라보면, x구간만큼의 하향의 분포하중 30kN/m와 B지점 상향반력 80kN이 전단력(V)의 계산대상이 됩니다.

 V=+80-30*x 인데, 이식을 x=0으로 하면 8/3 이 계산됩니다.

감사합니다.
