제목
구조 - 단순보의 처짐 , 수평하중
질문유형 기타문의 > 건축구조
글쓴이 김*경 등록일 2020.08.20 답변상태 답변완료

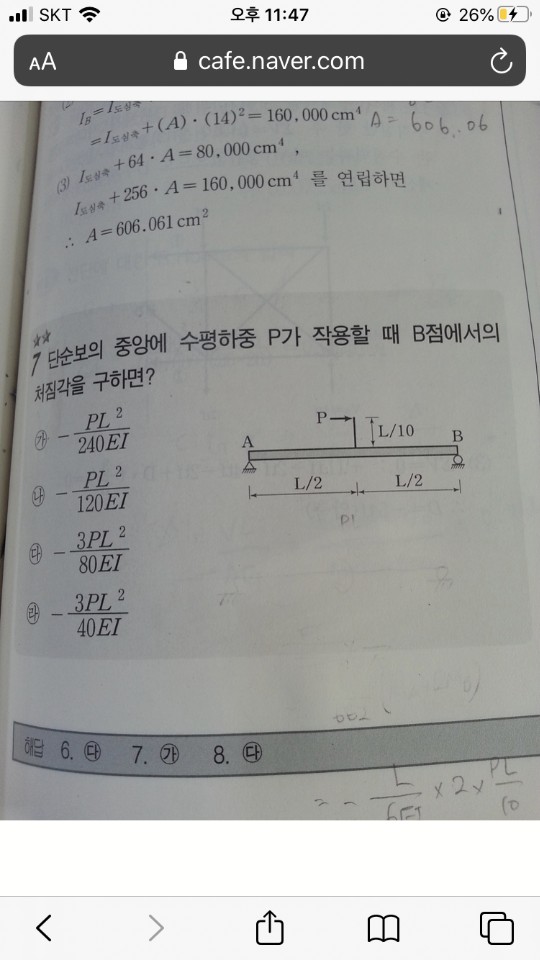

  •  구조 안광호 선생님 강의에서 처짐각은 공액보에서 전단력을 구하는 개념이라 BMD을  하중(M/EI)로 치환해서 면적을 구하면 처짐각이라고 하셨고, <계수처리법>이라는 것을 설명해주셔서 그 방법대로 첨부한 문제도 풀어보려고 하는데 PL^/80EI 값이 나와서 질문 드립니다



  • 안광호 ｜(2020.08.21 19:44)

    안녕하세요,,,

    내용은 간단하지만 휨모멘트도(BMD)를 그리는 것이 관건인 문제 정도입니다.

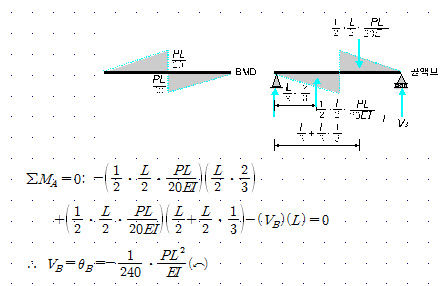

    위의 그림에서 BMD를 탄성하중도로 치환한 공액보에서 B지점의 수직반력을 구한 것이 B점의 전단력이며, 실제구조물에서의 B점의 처짐각입니다.

    감사합니다.
