제목
배근도 질문 있습니다
질문유형 온라인강의 > 건축산업기사실기 종합반 > 김영주
글쓴이 주*현 등록일 2020.10.06 답변상태 답변완료

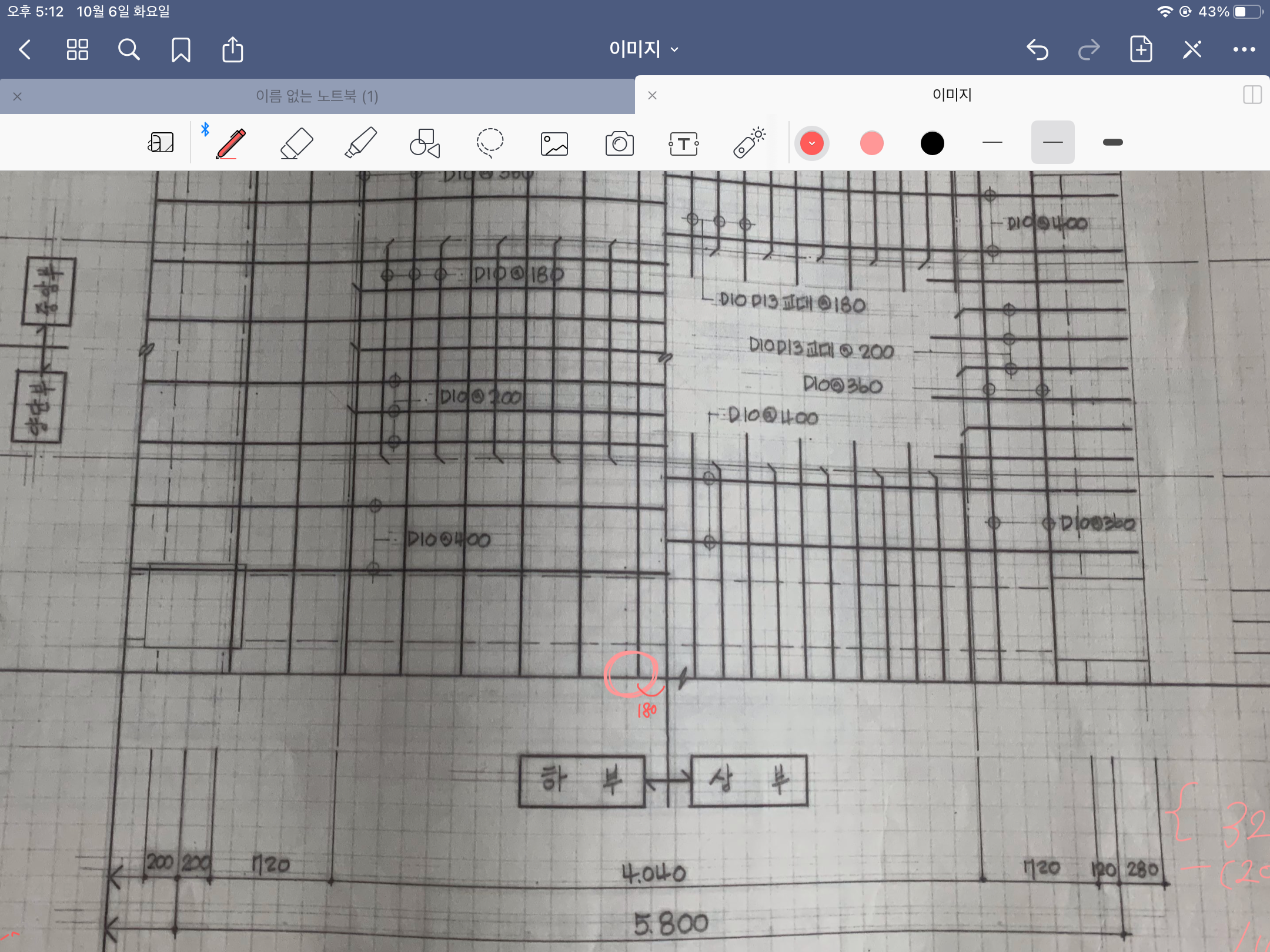

  • 배근도에서 동그라미 친 부분은 중심선에서 180을 띄우고 시작해 철근을 그려야하나요 아니면 360을 띄우고 시작해 그려야 하나요??

    그리고 배근도를 보면 기둥의 안쪽거리가 200,200이랑 120,280으로 나누어져 있습니다. 평면도를 보면 기둥 안쪽이 더 두꺼운데 왜 안쪽거리가 280이 아니라 120인지 궁금합니다

    그리고 욕실과 거실에 반자를 그린다면 두 반자의 높이가 같아도 되는지 여쭙고 싶습니다.

  • 김영주 |(2020.10.06 17:28)

    혹시 동영상 강좌를 신청하셨다면 배근도 강의를 다시 시청해 주시기 바랍니다.

    이부분은 무조건 180, 360  이 정해져 있는것이 아닙니다.

    1/4 지점 앞부분에 스트레이트근을 배근후 안쪽으로 밴트근을 교대로 배근해서 들어오는 개념입니다.

    교재 앞부분의 배근도 내용을 확인해 주세요.

    기둥 등분도 정해져 있는것이 아닙니다.

    평면도를 잘확인하여 결정하는 부분이며, 만약 결정이 어렵다면 1/2씩 등분하여 작도하시면 됩니다.

    반자 높이는 같게 하셔도 됩니다.
