제목	트러스 절점법 질문
질문유형	기타문의 > 건축구조
글쓴이	이*지	등록일	2020.11.03	답변상태	답변완료

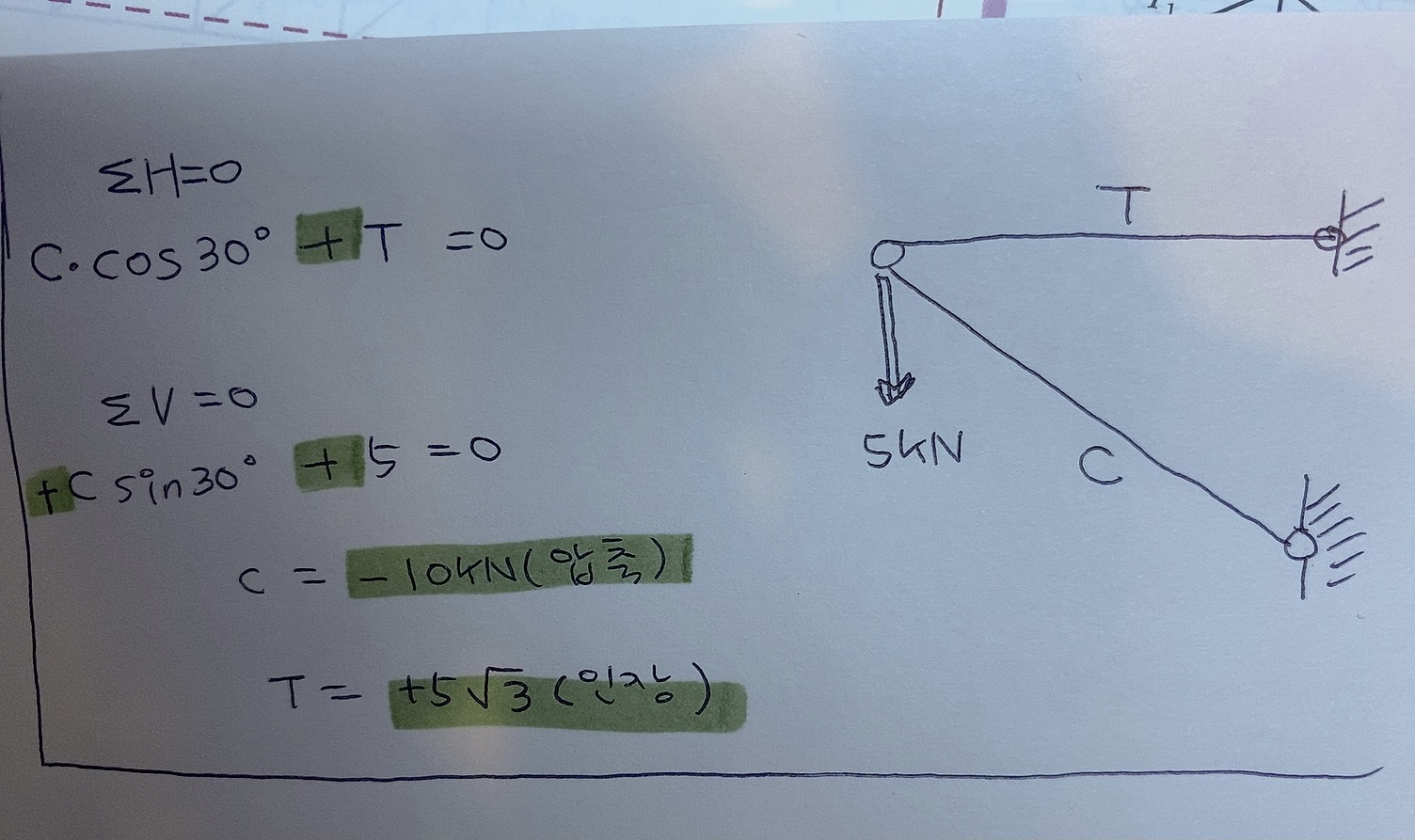

블랙박스 강의에서 시그마 V값 구할때 -C*cos30 -5 =0 이렇게 구하셨는데 구냥 사진처럼 몽땅 다 + 부호로 풀이과정 적고 마지막 답에서만 +,- 구분해도되나요?? +로 풀어도 답은 똑같이 나와서요ㅠㅠ 안광호 ｜(2020.11.04 18:06) 안녕하세요,,, 직교좌표체계에서 x축은 원점을 기준으로 우향이 + 좌향이 -이며, y축은 원점을 기준으로 상향이 +, 하향이 -입니다. y축을 V축이라고 하는데, 하향의 5kN과 트러스 부재력 계산의 기본인 절점에서 절단면으로 향하는 인장의 화살표를 가정하면 C부재도 하향이므로 둘 다 -부호처리를 하셔야 합니다. 감사합니다.
첨부파일	86293C3B-CBD6-4837-B9CE-4E7A0915182B.jpeg
