제목
실기 강접합 전단접합
질문유형 기타문의 > 건축구조
글쓴이 이*지 등록일 2020.11.04 답변상태 답변완료

  • 실기 시험시 강접합 전단접합 도식 그릴때

    강접합에서 전단플래이트 없이 그냥 보랑 이렇게 잇고 표식 적고

    이런식으로 그려도되나요?





  • 안광호 ｜(2020.11.04 18:19)

    안녕하세요,,,

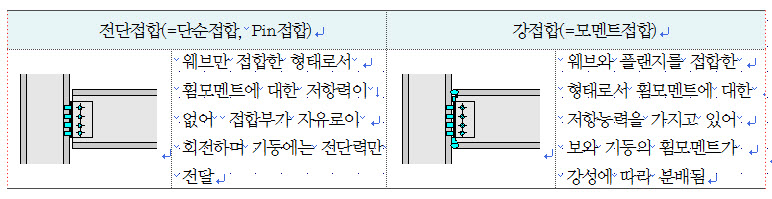

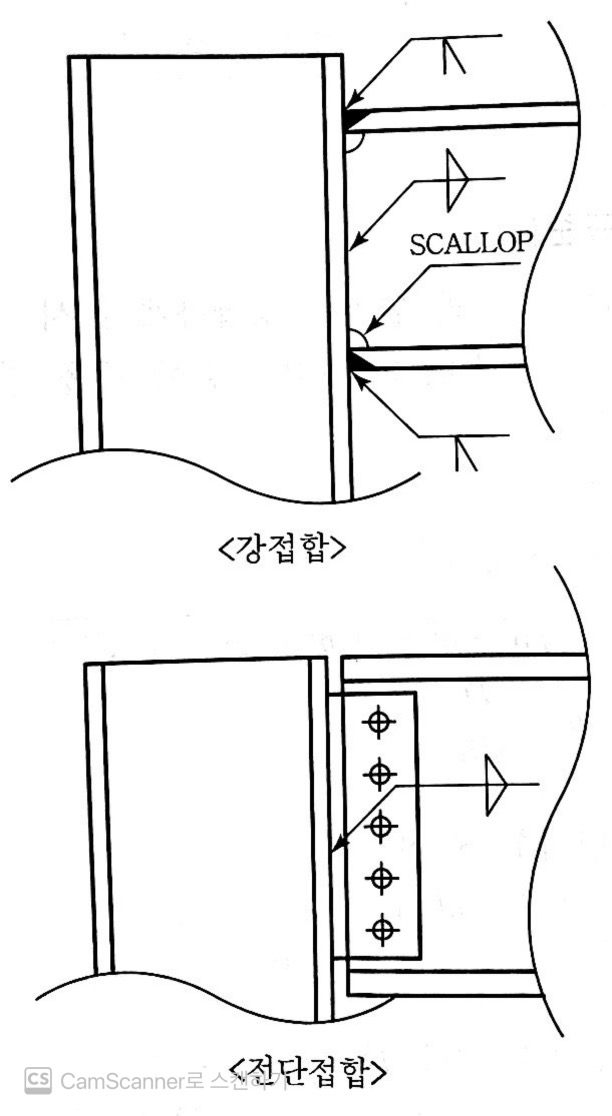

    용접기호 표시를 요구할 때는 요구조건에 맞는 기호표시를 하면 되겠지만, 기출문제에서는 용접기호 표시없이 개략적인 스케치와 설명을 하라고 하고 있으므로 다음 정도의 간명한 그림과 설명을 해주시면 되겠습니다.

    감사합니다.
첨부파일
