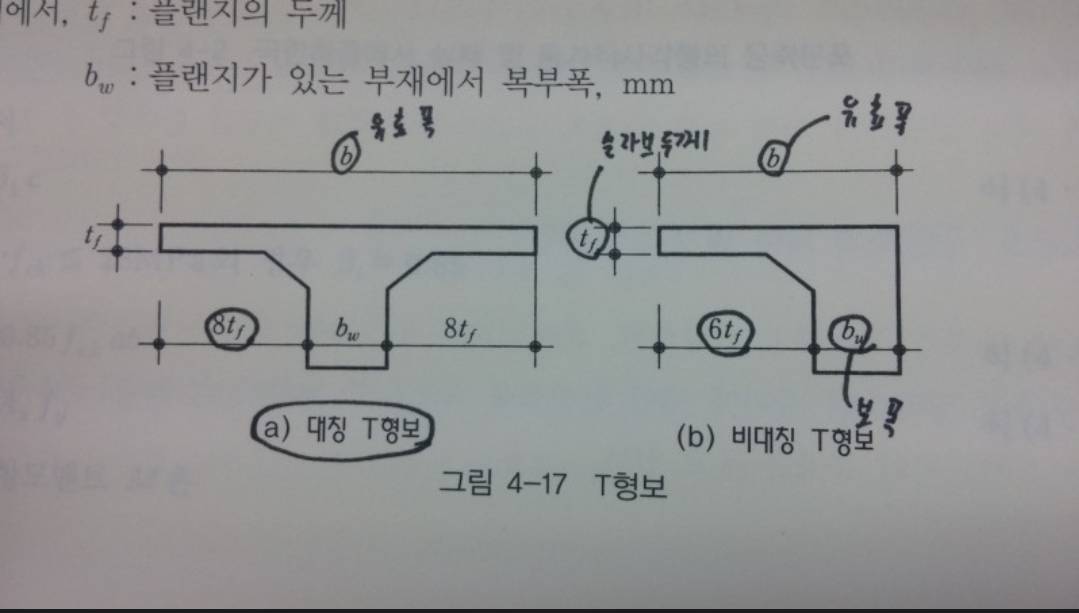

교수님 혹시 T형보 플랜지 유효폭 구하는 문제(문제조건 tf:200, bw 300, 경간 6m)
1. 16tf+bw = 16*200+300
2. 양쪽 슬래브 중심간 거리= 3000(3000+300가 아닌 3000으로 작서성 했습니다.)
3. 보의 경간×1/4=6000×1/4=1500
답 1500mm
혹시... 양쪽슬래브 중심간 거리 3000으로 썻는데... 안될까요..?
안녕하세요,,,
대칭T형보의 경우 양쪽슬래브의 중심간거리에 보의 복부폭 b_w 를 더하는 것은 잘못된 내용이며, 복부폭 b_w를 더하시면 안됩니다.
합격을 기원합니다.
감사합니다.
