안녕하세요,,,질문하신 내용에 대한 답변입니다.

(1) 그림상에서 세타라는 각도가 제시되어 있지 않으므로 이에 대한 삼각비를 적용하면 경사성분이 5, 수직성분이 4이므로 수평성분은 3이라는 직각삼각형을 그림을 보고 찾아내시면 됩니다.

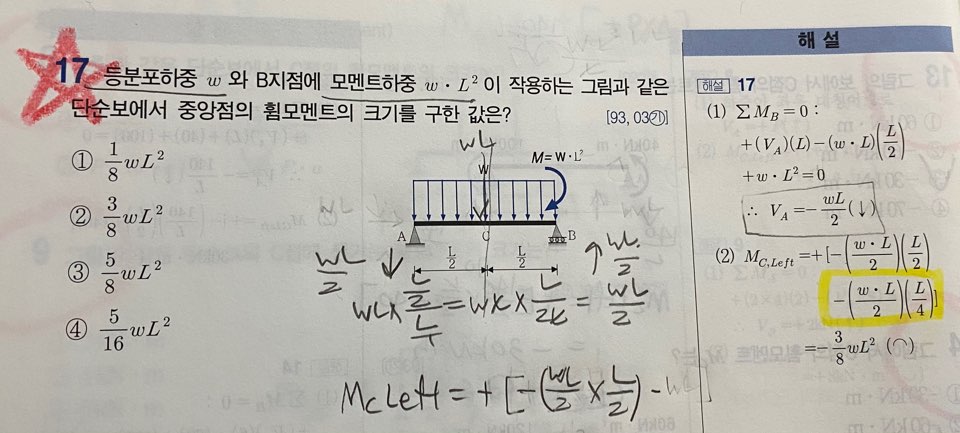

(2) C점을 수직절단하여 왼쪽으로 휨모멘트(=화살표*직각거리)를 계산하고 있습니다.

A지점의 수직반력 wL/2 이 L/2 의 거리를 가지고 있고, AC구간의 등분포하중을 집중으로 치환한 것이 w*L/2 인데 이것이 C점에서 L/4의 직각거리를 갖고 반시계회전을 유발할 것이라는 것을 관찰해보시기 바랍니다.

감사합니다.
