제목
기초역학 12강 예제 18번
질문유형 온라인강의 > 건축기사 프리패스반(1년) > 안광호
글쓴이 기*열 등록일 2021.01.30 답변상태 답변완료

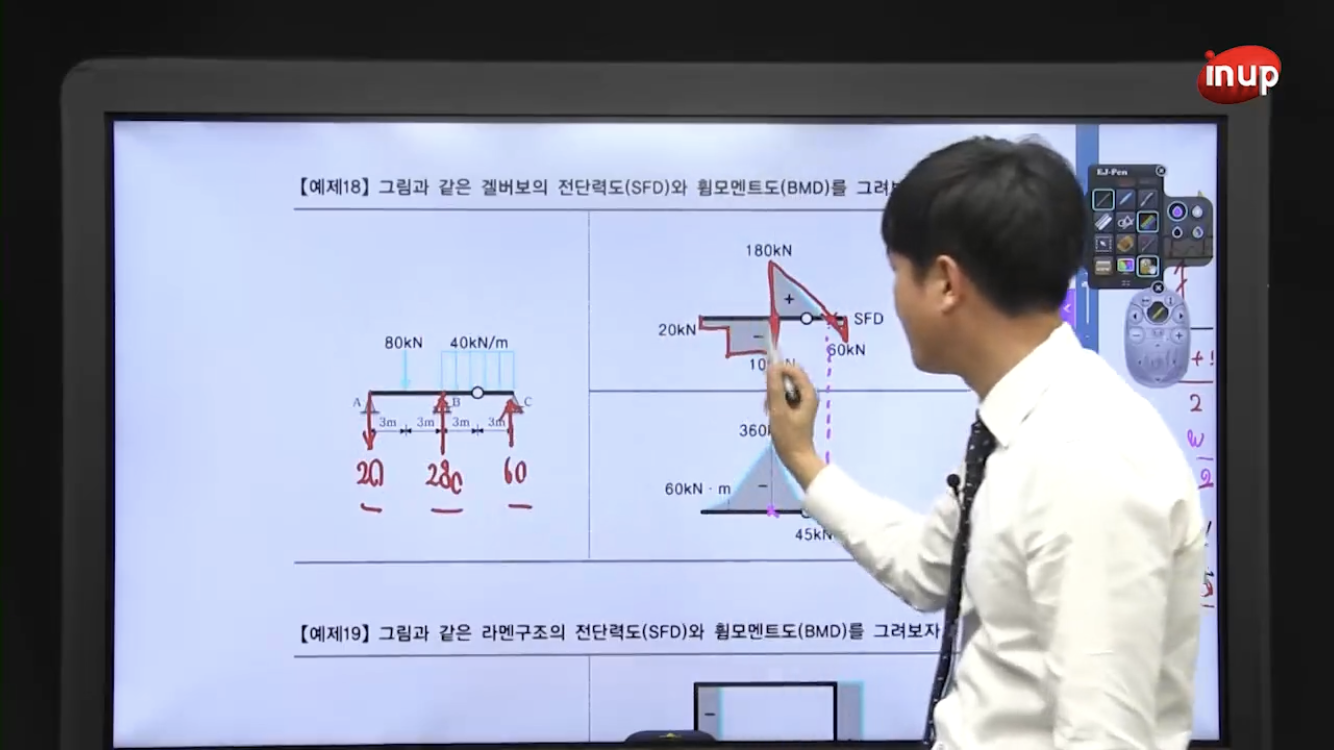

  • 1.왼쪽그림에서 20의 화살표가 아래쪽인 이유가 뭔지 잘 모르겠습니다.

    2.양사이드에서 전단력(sfd)이 0인데 휨모멘트가 없는 이유가 뭔지 잘 모르겠습니다. 알려주세요.

  • 안광호 |(2021.02.03 14:34)

    안녕하세요,,,질문하신 내용에 대한 답변입니다.

    (1) B점에서 모멘트평형조건을 적용하면 다음과 같습니다.

    +(V_A)(6)-(80)(3)+(120)(1.5)+(60)(3)=0 을 통해 V_A = -20kN이 계산되며 상향으로 가정을 시도했으나 결과값이 -가 나왔으므로 하향의 20kN이라는 의미가 됩니다.

    (2) A점의 전단력은 20kN, C점의 전단력은 60kN입니다.

    A점의 휨모멘트는 A점을 수직절단하여 좌측을 보면 아무것도 없으므로 0이고,

    C점의 휨모멘트는 C점을 수직절단하여 우측을 보면 아무것도 없으므로 0입니다.

    특정위치를 수직절단하여 좌측이든 우측이든 어느 한쪽만의 힘*거리의 합이 휨모멘트이므로 편리한쪽으로 계산을 시도해보면 됩니다.

    감사합니다.
