안녕하세요,,,

시작점과 종료점이 서로 같은 두개의 작업간의 중복을 피하기 위한 더미를 넘버링더미(Numbering Dummy)라고 합니다. 오직 둘 만의 관계라는 것이며, 여기에는 다른 어떠한 작업이 관여할 수 없습니다.

C작업과 D작업은 시작점과 종료점이 같으므로 둘 중의 하나가 넘버링 더미로 처리되어야 합니다.

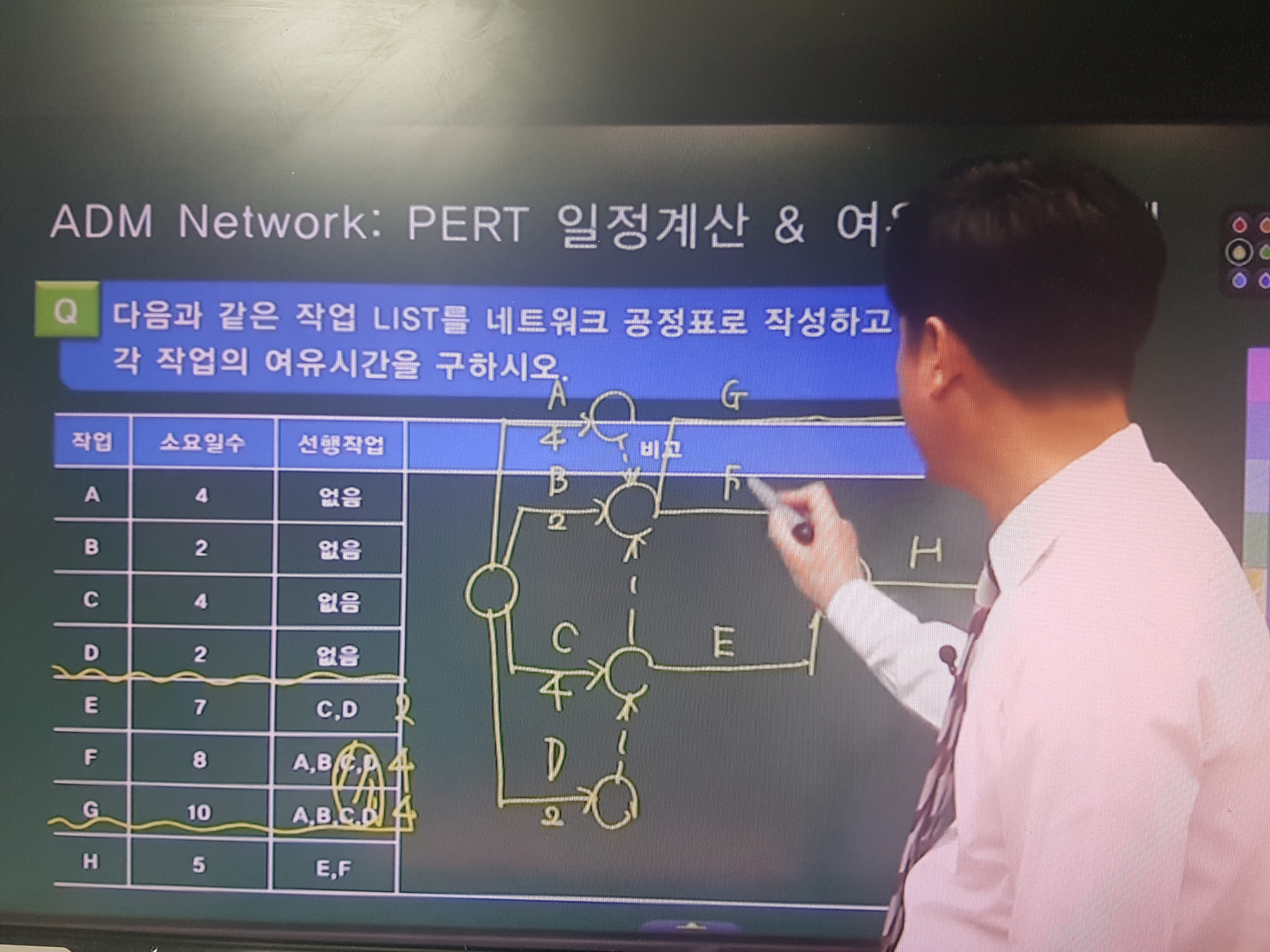

A작업과 B작업 역시 시작점과 종료점이 같으므로 둘 중의 하나가 넘버링 더미로 처리되어야 합니다. 그런데 강의화면에서 보시는바와 같이 C,D를 일부러 빗금을 쳐놓았지요? 이것은 AB가 만나있는 곳에 CD의 이름이 가야 하는 논리적더미(Logical Dummy)입니다.

이 문제는 건축기사 실기시험에 출제된 문제들 중에서 난이도가 가장 높은 형태의 문제이므로 강의화면 및 교재의 모범답안 이외에는 다른 공정표가 그려질 수 없다고 기억해두시는 것이 수험준비에 유리하겠습니다.

감사합니다.
