안녕하세요? 건축적산 담당강사 이병억입니다.

질문하신 내용에 대해 답변 드리겠습니다.

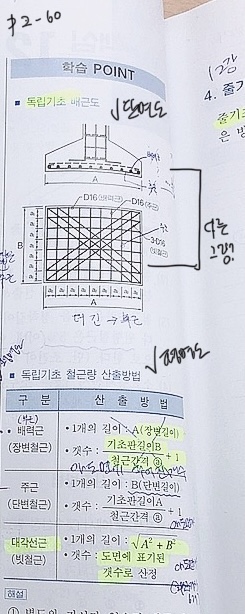

(1) 독립기초 철근량 산정

기초 단면도는 주근과 부근을 구분하는 방법을 설명하기 위한 예시 그림으로 이해하시면 되며, 강의에서 말씀드린대로 기억을 하시면 되겠습니다.

또한 철근량 산출방법 표의 내용은 평면도를 가지고 주근과 부근을 구분하여 계산하는 방법을 설명하는 것으로 이해하시면 되겠습니다.

(2) 슬라브 철근량 산정

질문하신 문제를 포함하여 모든 문제의 슬라브 철근간격은 아래 답변을 참조하시면 슬라브 철근 간격에 대해 이해가 되실것으로 사료됩니다.

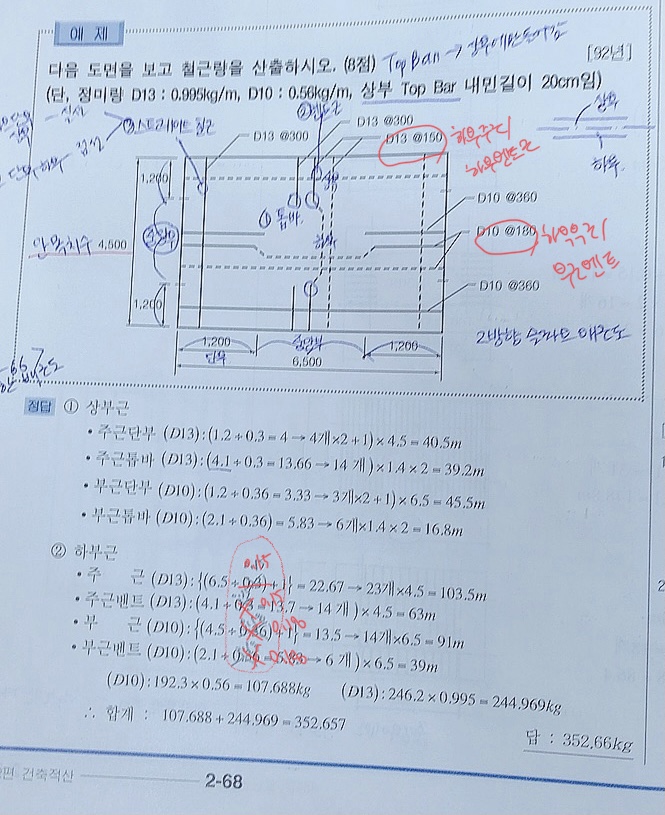

2-68페이지 예제에서와 같이 주근의 간격을 주어질때 즉, 톱바는 300, 벤트근과 하부근 간격은 150인 경우로 주어진 경우는 다음과 같습니다.
문제의 주어진 슬라브 배근도에서 하부근과 톱바와 벤트근이 모두 동시에 연직선상에 배근되는 것이 아니라, 하부근과 톱바가 연직선상에 300 간격으로 배근되고, 하부근과 톱바의 중간에 벤트근이 배근 되므로 하부근과 벤트근의 간격은150, 톱바와 벤트근의 간격도 150으로 배근되며, 벤트근과 벤트근의 간격은 300, 하부근과 하부근의 간격도 300, 톱바와 톱바의 간격도 300으로 배근 됩니다.
따라서 도면에 주어진 모든 주근의 간격은 각각 300으로 배근되며, 부근의 간격도 상기와 같이 각각의 간격은 360으로 배근되어집니다.
이와 비교하여 2-69페이지 예제문제를 보시면 슬래브 철근간격은 톱바, 벤트근,하부근 모두 각각의 철근의 간격을 주근은 200으로 부근은 250으로 주어졌으므로 주어진 철근의 각각의 간격은 200과 250으로 계산 되어야 합니다.
따라서 2-69의 문제에서처럼 각각의 철근의 간격을 주어지면 각각의 철근수량을 산출할때는 주어진 철근을 200이나 250으로 산출하시면 되겠습니다.
합격을 기원합니다.
