안녕하세요? 건축적산 담당강사 이병억입니다.

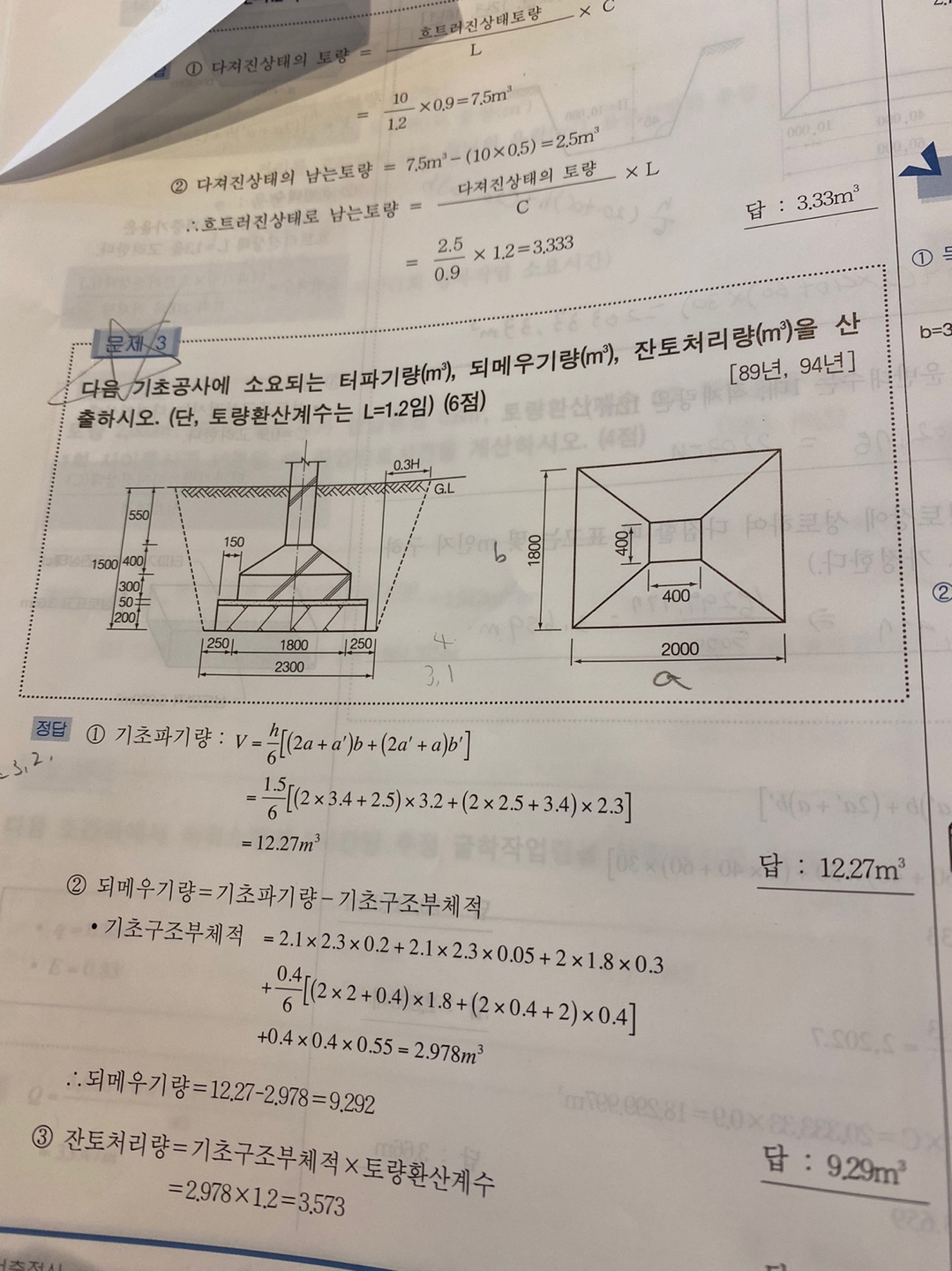

질문하신 문제에서 기초평면도를 보시면 장변과 단변이 각각 2m, 1.8m로 주어져있습니다. 기초단면도는 단변부분의 단면도이므로 장변부분의 터파기 너비를 별도로 계산해 주어야 하며, 다음과 같은 방법으로 계산하시면 되겠습니다.

독립기초 터파기량 산출시 기초판크기가 정사각형일때(2-33p예제처럼)는 a와 b  그리고 a'와 b'는 같은 크기로 산출하시면 되겠습니다.
그러나 질문하신 문제처럼 기초판크기가 직사각일때는 기초판크기에 터파기 여유폭을 더하여 산출하기 때문에 a와 a' 또는 b와 b'의 크기는 다르게 산출됩니다.
즉, 질문하신 문제에서
a'와 a
a'는 0.25+1.8+0.25=2.3
a는 2.3+0.6x1.5=3.2
b'와 b
b'는 0.25+2.0+0.25=2.5
b는 2.5+0.6x1.5=3.4
(2-44p 참고도면 참조)

따라서 기초판크기가 직사각일때는 기초판크기에 터파기 여유폭을 더하여 산출하기 때문에 a와 a' 또는 b와 b'의 크기는 다르게 산출되므로 시험시 기초판 크기를 잘 확인하시어 풀이하시면 되겠습니다.

또한 터파기 여유폭은 말씀하신대로 터파기 깊이에 따라 적용하는 것이 원칙이지만 시험에서는 도면에 여유폭을 제시해 주기 때문에 제시된 여유폭을 적용하시면 되겠습니다. 질문하신 문제에서는 여유폭을 250mm로 제시하였으므로 도면의 치수를 적용하시면 되겠습니다.

합격을 기원합니다.
