제목	철골 보 기둥 접합부
질문유형	온라인강의 > 건축기사실기 The Bible(POINT 이론) > 안광호
글쓴이	정*영	등록일	2021.03.20	답변상태	답변완료

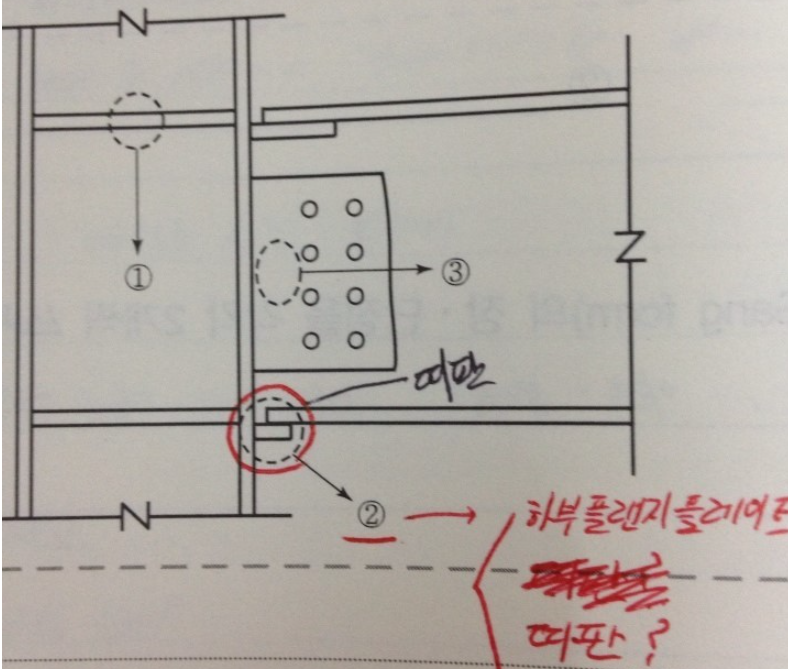

교수님 친구와 저의 책 정답이 달라서 질문드립니다. 2번=띠판, 3번=거셋플레이트 2번=하부플랜지 플레이트, 3번=전단플레이트 이렇게 다른데 어떤걸로 외우면 될까요?? 안광호 ｜(2021.03.22 14:14) 안녕하세요,,, (다) 부재가 하부플랜지플레이트라는 답안이 되어야 하는 이유를 그림상의 상부플랜지플레이트와 비교해보시기 바랍니다. 기둥과 보의 접합부에서 전단력을 전달하는 웨브부분의 연결판을 전단플레이트(Shear Plate)라는 용어를 적용합니다. 감사합니다.
첨부파일	2021-03-20 15;31;47.PNG
