제목
반력문제 질문드립니다.
질문유형 온라인강의 > 실기_건축구조 > 안광호
글쓴이 김*정 등록일 2021.04.02 답변상태 답변완료
  • 반력문제 푸는중에 질문드립니다.

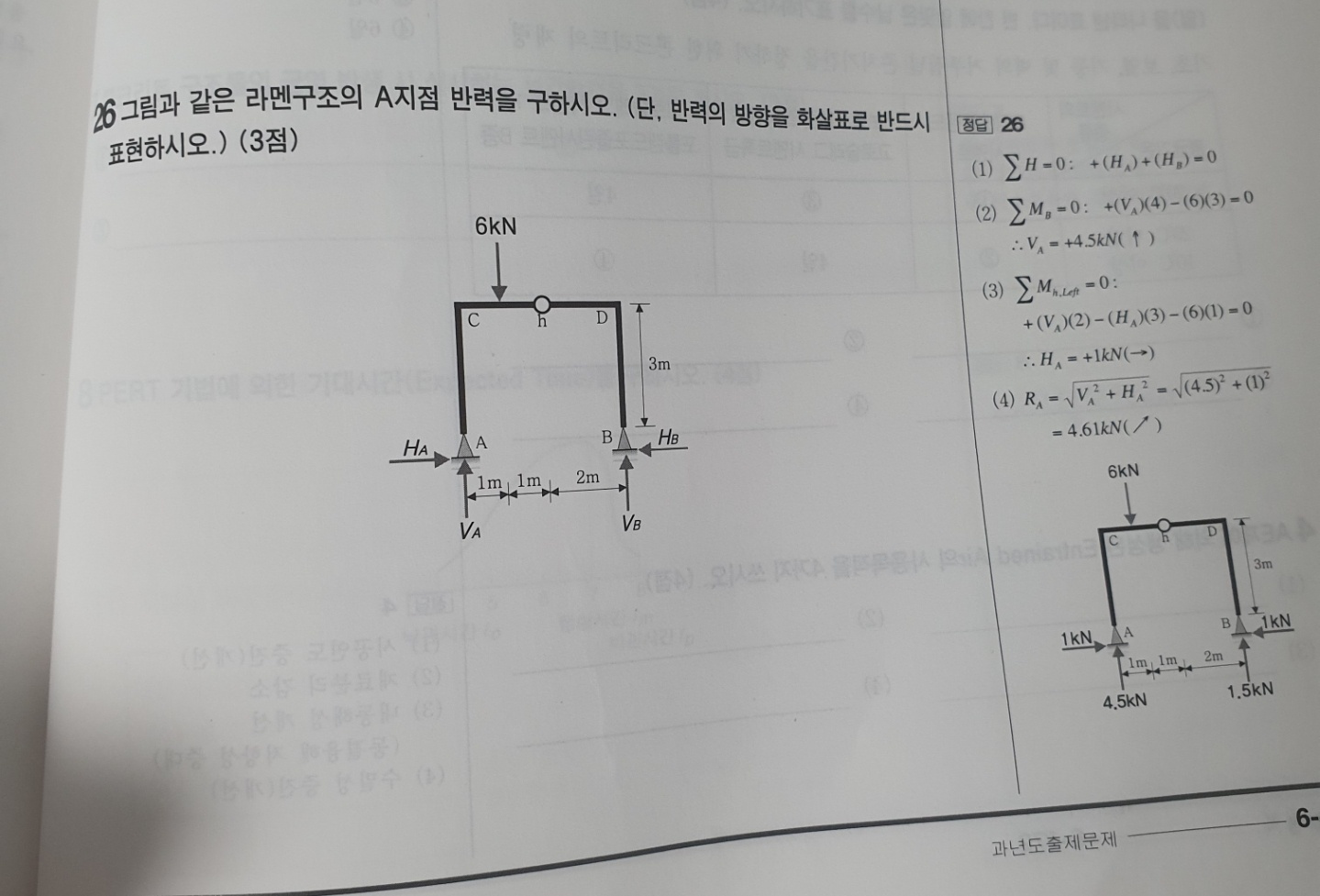

    해당 기출문제에서 마지막에 최종적으로 수직반력 수평반력을 합하여 Ra를 구해줬는데,

    인터넷에서 다른 선생님들중엔 Ra를 구하는 것이아니라 수평력H와 수직반력 V까지만구하라고 하던데.. 뭐가 맞는말일까요?



    반력을 구하라했으니 수직반력과 수평반력이용해서 Ra를 구하는거라 생각했는데, 다른 말들을 보니 혼란이와서 질문드립니다.



    수평력과 수직반력까지만 구하는게 맞을까요? 아니면 기출 풀이처럼 Ra까지 구하는게 맞을까요? ㅠ_ㅠ

  • 안광호 |(2021.04.05 11:55)

    안녕하세요,,,

    회전지점의 반력 R은 외력에 대해 1개의 반력입니다.

    이것을 회전지점의 반력 R의 수직성분반력 V, 회전지점의 반력 R의 수평성분반력 H로 구분할 수 있는 것 뿐입니다.

    그림과 같은 3-Hinge라멘구조에서 A지점이든 B지점이든 반력은 보의 중앙점 h를 향하여 대각선방향으로 발생하게 됩니다.

    그래서 시험문제의 요구조건에 반력의 방향을 화살표로 반드시 표현하라고 요구하고 있다고 보시면 됩니다.

    감사합니다.
