제목
슬라브는 윗뚜껑부분만 의미? 보 아래부분은 거푸집계산 안함?
질문유형 기타문의 > 10개년건축기사
글쓴이 왕*욱 등록일 2021.04.21 답변상태 답변완료
  • 20년 1회 18번 재질문 드립니다.

    답변을 주셨는데 아무리 봐도 이해가 안되서요..죄송합니다.

    일단

    1 슬라브 모양은 육면체모양 아닌가요? 윗면아랫면이 있고 둘레 4군데

    면이 있는 얇은 비스켓 모양이라고 생각하면 되는거 아닌가요?

    해설에는

    [(12.3 X10.3) 이건 윗면적인거 같습니다.

    (12.3 + 10.3) X 2 X 0.13 이건 테두리부분 옆쪽 4면인거 같습니다.

    그리고 마지막에 곱하기 2는 1층,2층이니까 두개라서 그런거 같습니다.

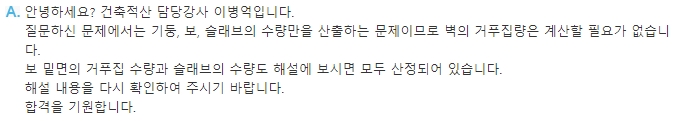

    제가 원래 드렸던 질문에도 있는데 1층이나 2층 내부에서 보는

    천정부분인 슬라브의 아랫면은 거푸집 계산 안하는건가요?

    왜 안하죠? 슬라브의 정의가 아랫면을 제외한 부분을 의미하는건가요??

    설명 좀 부탁드리구요..



    그리고...

    보의 아랫부분 계산이 되어 있다고 하셨는데

    보의 아랫부분은 폭이 0.3입니다. 해설 그 어디에도

    0.3이라는 수치가 개입되지 않았습니다.

    G1 계산에서 0.47 이건 옆면인거 같은데요

    5.7 이건 보의 길이인거 같구요

    곱하기 2는 옆면이 두쪽이니까 한거 같구요

    마지막에 곱하기 12는 각층에 6개씩해서 12개를 곱한거 같습니다.

    보의 아랫부분의 폭인 0.3 계산은 어디에도 없는데

    어찌 해설에 다 계산되어 있다고 하신건지??

    다시 질문합니다. 보의 아랫부분은 거푸집 계산에서 원래 빼는겁니까?

    아니면 해설의 오류입니까

    아니면 제가 잘 못 찾고 있는겁니까





  • 이병억 |(2021.04.23 11:42)

    안녕하세요? 건축적산 담당강사 이병억입니다.

    (1) 슬라브의 윗면 거푸집 면적은 보에서와 마찬가지로 계산하지 않습니다. 슬라브 윗면에 거푸집을 설치하면 콘크리트를 타설할 수 없기 때문입니다. 따라서 슬라브의 거푸집 면적은 밑면과 측면 부분만 계산합니다.

    (2) 보의 밑면 거푸집 면적은 종합적산문제인 경우에는 슬라브 수량산출에 포함하여 계산하기 때문에 별도로 계산하실 필요가 없습니다. 따라서 질문하신 문제에서 보의 폭 0.3은 슬래브 밑면 계산시 포함되어 있습니다. 그러나 보의 단일문제인 경우에는 보의 밑면 면적을 별도로 계산하여야 합니다.

    합격을 기원합니다.
