제목
3힌지 구조 기출변형 질문입니다.
질문유형 온라인강의 > 건축기사실기 The Bible(POINT 이론) > 안광호
글쓴이 홍*호 등록일 2021.06.13 답변상태 답변완료
  •

    안녕하십니까 안광호교수님.

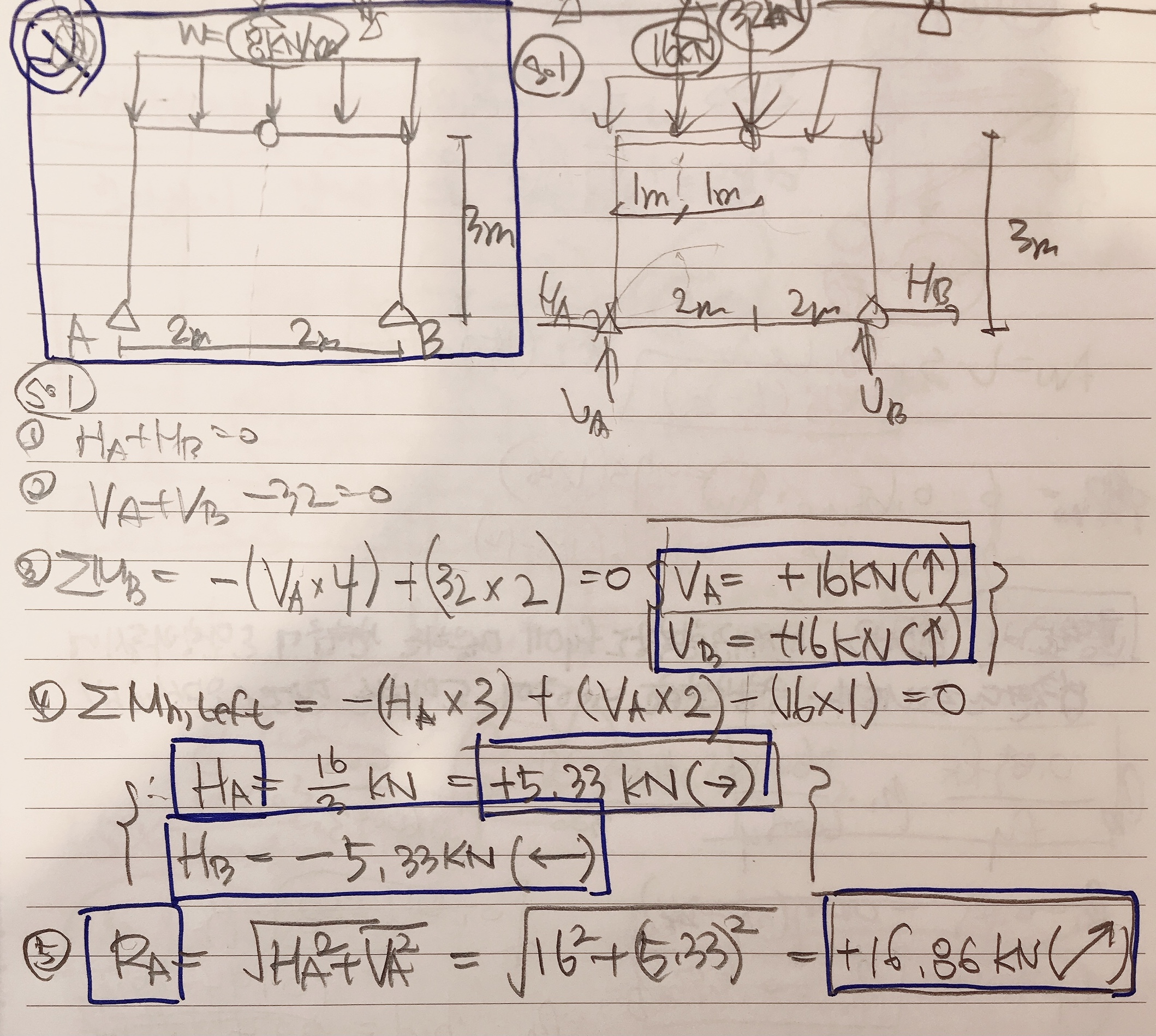

    실기 기출문제중에 3힌지구조에 집중하중이 작용할 때의 A지점의 Ha 혹은 Ra를 구하는 문제가 있습니다.



    이 문제가 집중하중이 아니라, 등분포하중이 작용할 때의 상황으로 변형해보았습니다. (이미지 상의 좌측상단 파란색네모 표시)





    이에 따라 제 나름대로 풀이와 답을 산출해보았습니다..

    풀이과정이 타당한지,

    그리고 풀이과정에서의 파란색네모부분의 답들(Ha, Hb, Va, Vb, Ra)이 맞는지

    확인 한 번만 부탁드리겠습니다..



     항상 감사드립니다.

  • 안광호 |(2021.06.18 11:59)

    안녕하세요,,,

    올바른 해석이 시도되었으므로 부연설명을 드릴 것이 없습니다...^^

    감사합니다.
