제목
고장력볼트의 설계미끄럼강도 구하기 중 질문사항
질문유형 기타문의 > 기사실기바이블(TheBible)
글쓴이 정*민 등록일 2021.10.27 답변상태 답변완료

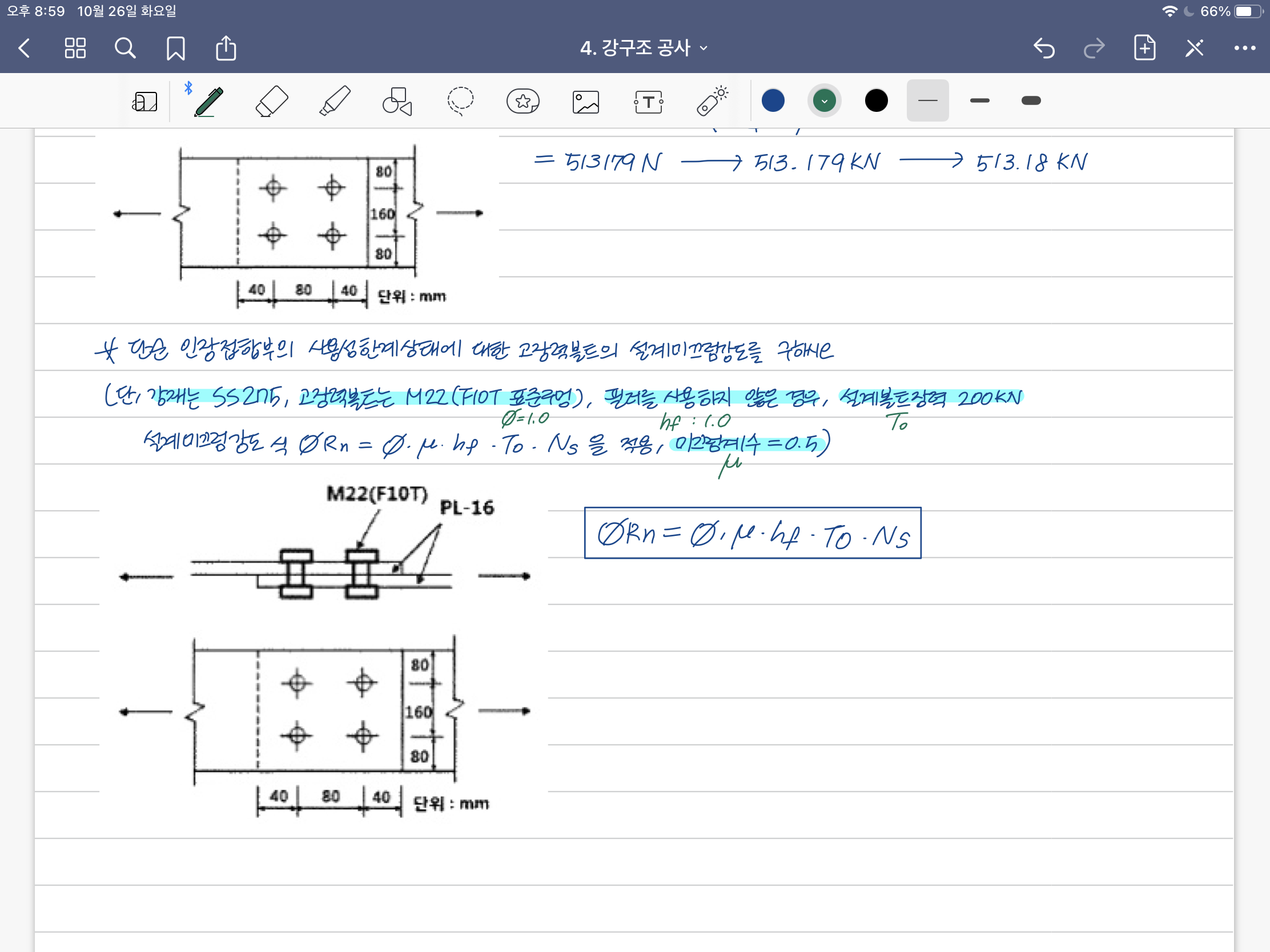

  • 건축기사 실기 바이블 p187 - 07번 질문드립니다.



    식이 (1.0)x(0.5)x(1.0)x(200)x(1) 중에서 Ns가 전단면의 수를 의미하는데, 왜 1 인가요? (사진속의 일부만 차용하기 위해 넣어 놓은 예시입니다.)

  • 안광호 ｜(2021.11.05 12:27)

    안녕하세요,,,

    좌측의 큰보와 우측의 작은보가 5개의 고장력볼트로 연결된 그림입니다.

    좌측의 큰보를 왼손바닥이라고 생각하고 우측의 큰보를 오른손바닥이라고 생각한다면 왼손바닥 뒤에 오른손바닥이 살짝 겹쳐진 상태를 연상하시면 전단면이 1면이라는 것을 알 수 있을 겁니다.

    감사합니다.
