제목	교수님, 안녕하세요 질문이 있습니다.
질문유형	온라인강의 > 건축기사실기 종합반 > 안광호
글쓴이	정*석	등록일	2021.11.04	답변상태	답변완료

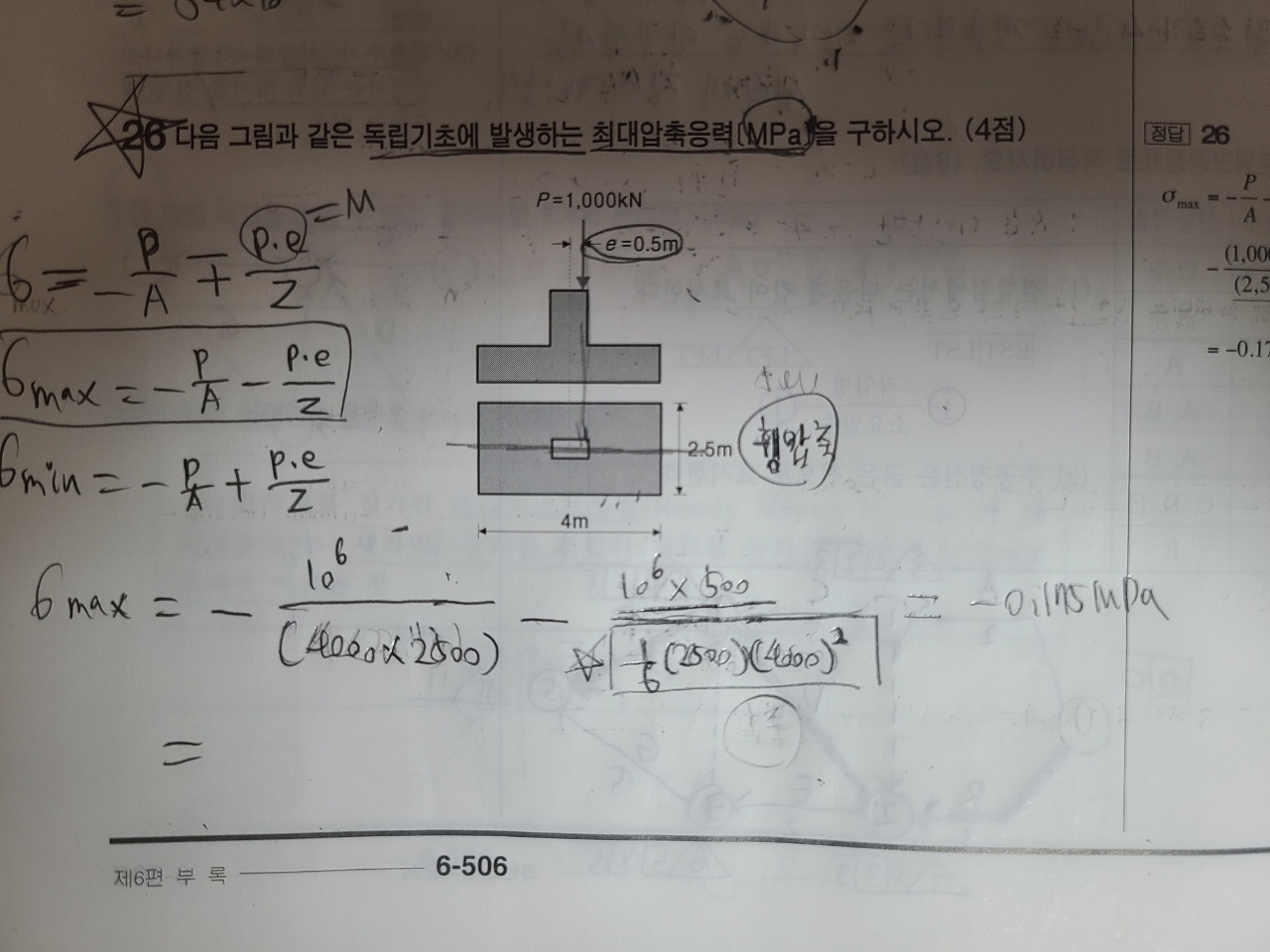

위 문제에서, Z의 값을 구할 때 2.5m의 길이가 폭(B)이 되는지 잘 이해가 안갑니다.. 교수님이 2018년 3회 해설강의 영상에서 간단하게 설명하신 것 같은데, 왜 2.5m 부분이 휨압축을 받는지 좀 더 자세하게 설명해주시면 감사하겠습니다. 안광호 ｜(2021.11.05 15:20) 안녕하세요,,, 단면상의 중심축이 아닌 중심에서 우측으로 집중하중이 가해지고 있습니다. 이것을 평면상에 점을 찍어보세요,,, 그리고 나서 책을 반시계방향으로 90도 돌려놓고 평면의 가운데축을 연필로 수평으로 그려봅니다. 점이 찍힌 위치는 가운데축의 위쪽이며 휨압축측이 되고, 가운데축의 아래쪽이 휨인장측이 되며 폭 2.5m이고 높이 4m인 직사각형 부재의 휨에 대한 내용이라는 것을 연상하시면 되겠습니다. 감사합니다.
첨부파일	[541]1.jpg
