안녕하세요,,,

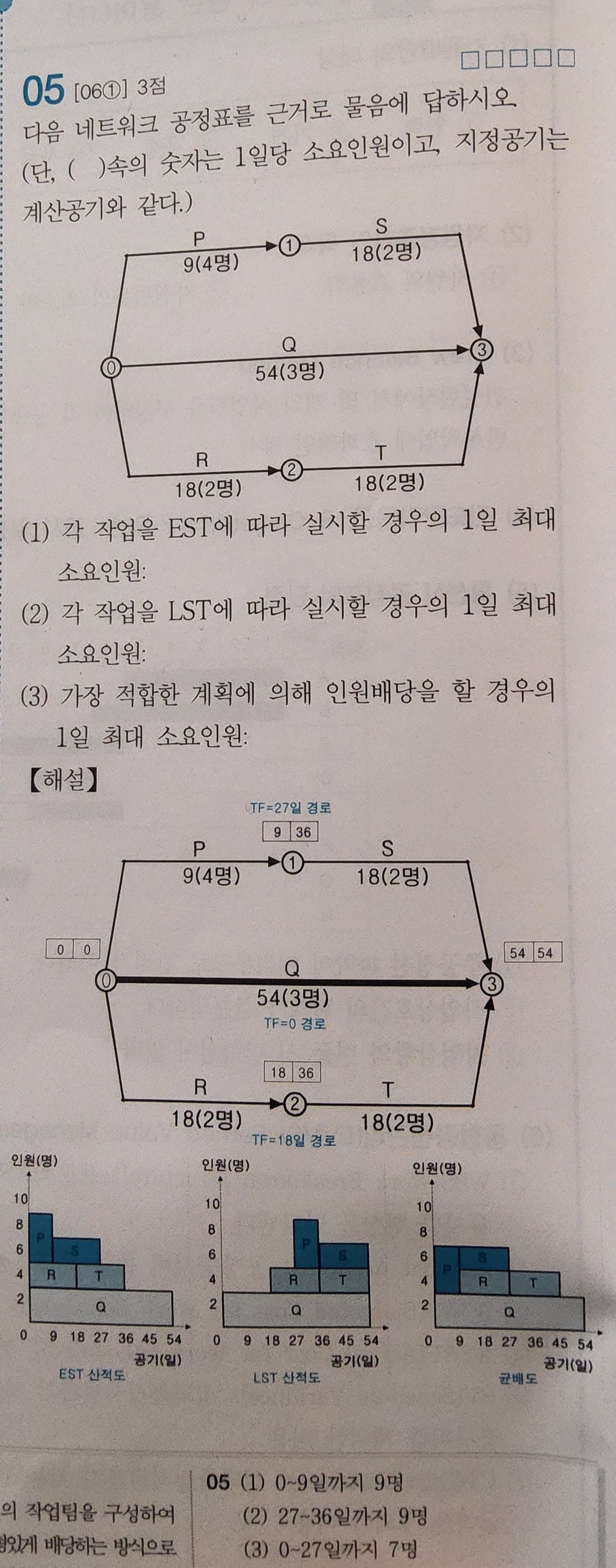

산적도는 여유시간이 적은 경로들부터 직사각형 박스를 차곡차곡 쌓는 형태라고 보시면 됩니다.

(1)은 EST산적도, (2)는 LST산적도가 되겠군요.

EST는 작업을 빨리 시작하는 것이므로 뒤쪽에 빈 공간이 생길 것이고, 가장 툭 튀어 나온 부분이 0~9일 까지 9명이 필요하다는 것이 관찰됩니다.

LST는 여유시간을 다 소비한 후에 작업을 늦게 시작하는 것이므로 앞쪽에 빈 공간이 생길 것이고, 가장 툭 튀어 나온 부분이 27~36일 까지 9명이 필요하다는 것이 관찰됩니다.

균배도는 관리하고자 하는 자원요소를 균등히 분배하는 그림이라는 의미가 되며, (3)의 지문이 균배도를 요구하고 있습니다.

고전적인 게임인 테트리스 아시죠?

직사각형 블록들을 차곡차곡 쌓는 게임인데, 이와 비슷하게 직사각형 형태의 모양을 유지하도록 노력하면서 가급적이면 빈 부분이 발생할 경우 뒤쪽에 빈 부분이 생기는 것이 이상적인 형태의 그림이 균배도입니다. 빈 부분이라는 것은 결국 해당경로의 여유시간이므로 여유시간을 공사초기에 사용하고 공사종료시점에 임박하면 불리하고, 반대로 여유시간이 뒤쪽에 배치되어 있다면 혹시라도 발생될 수 있는 공사완료시점에서 공기지연에 대한 대비를 할 수 있게 된다는 의미라고 보시면 됩니다.

대단히 단순한 그림이므로 몇 번 반복해서 그려보시면 쉽게 의미를 아실 수 있으실 거라고 봅니다.

감사합니다.
