안녕하세요,,,질문하신 내용에 대한 답변입니다.

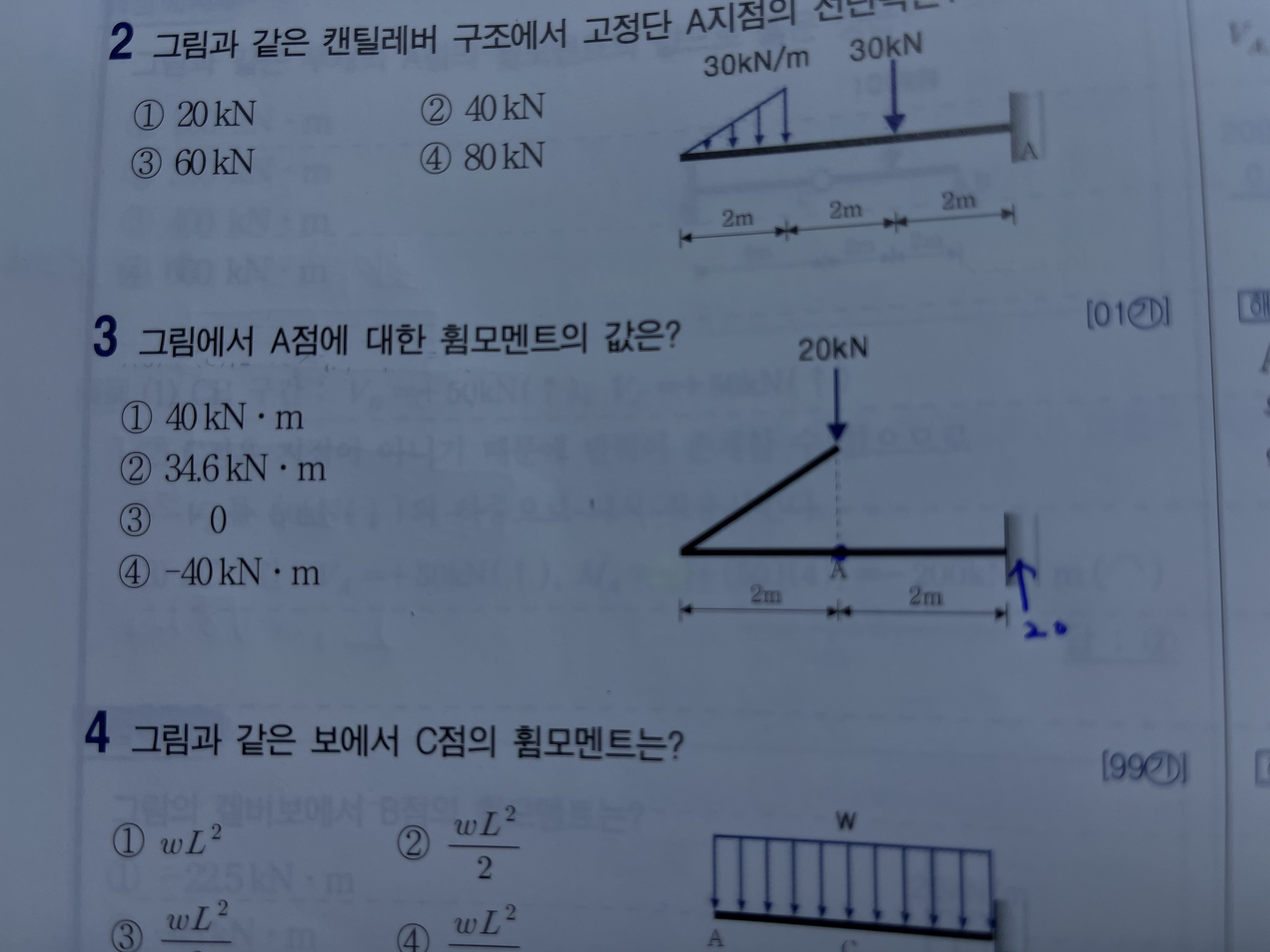

(1) 고정단의 수직반력은 상향으로 20kN, 모멘트반력은 시계방향으로 40kN.m인데 모멘트반력을 계산에서 누락시키셨습니다.

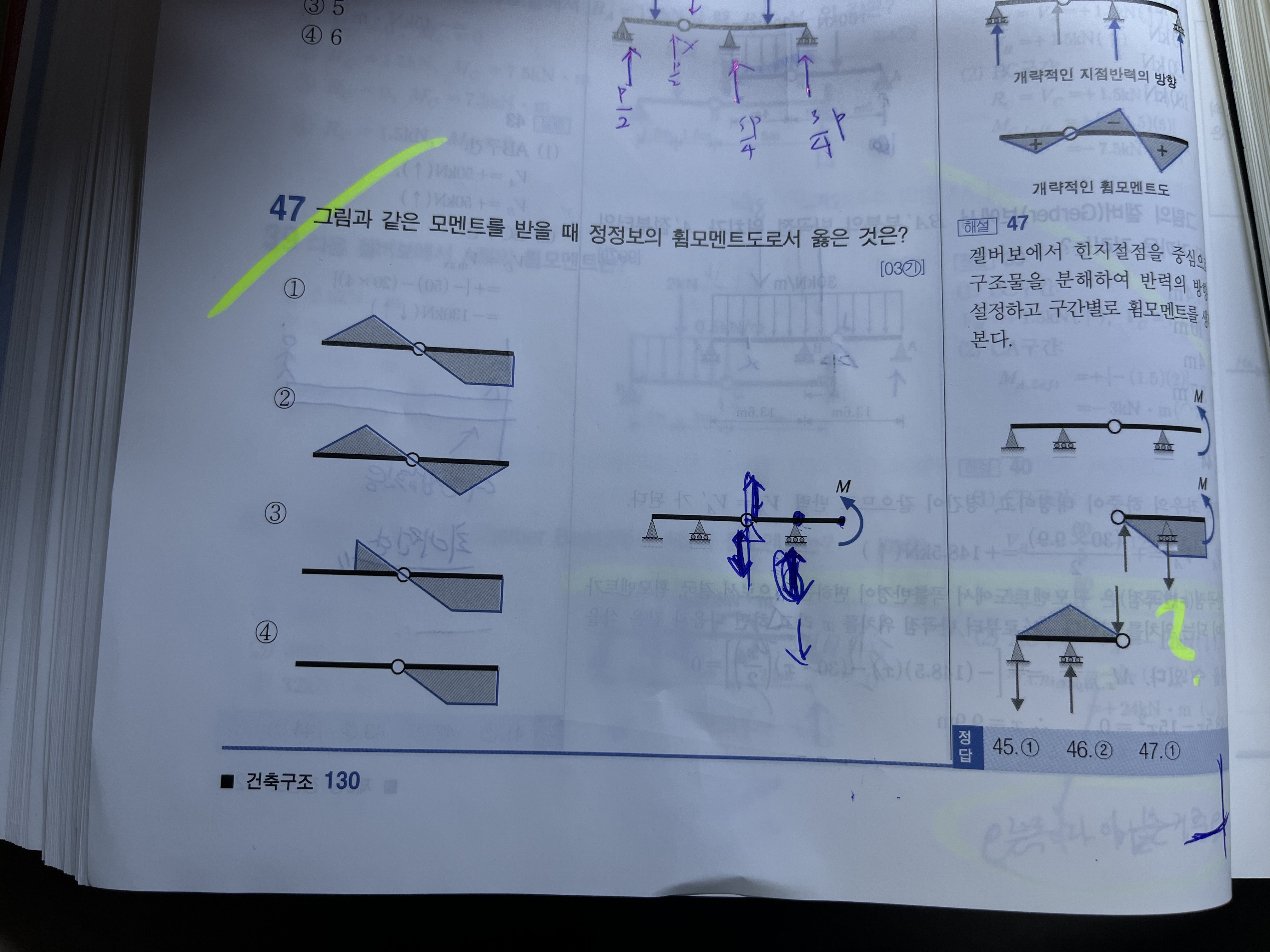

(2) 내민보구간의 자유단에 하향으로 작용하는 수직력과 좌측 두번째 롤러에서 받는 상향의 수직반력이 시계방향의 회전력을 만들고 있는 상황이므로 좌측 회전단과 우측 롤러단이 추가적으로 반시계방향의 모멘트반력이 필연적으로 발생되어야만 구조물 전체가 안정하게 됩니다.

(3) 좌측기둥 하단, 수평의 보에서 좌상단 고정절점과 힌지절점 사이, 힌지절점, 우측기둥 하단의 4군데입니다.

검정색으로 굵게 표현된 기둥과 보를 파란색의 휨모멘트도가 만나는 곳이 휨모멘트가 0인 곳입니다.

감사합니다.
