제목	안녕하세요 교수님 처짐각 구하는 문제에서 질문입니다.
질문유형	온라인강의 > 건축기사실기 종합반 > 안광호
글쓴이	문*선	등록일	2022.11.04	답변상태	답변완료

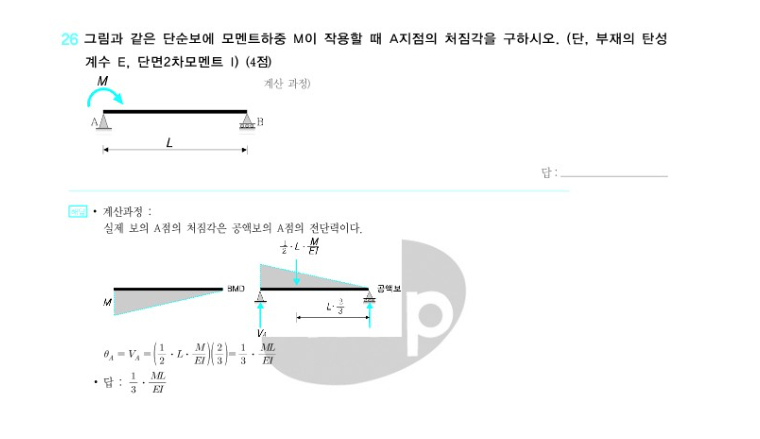

위 문제에서요 해설영상에서보면 모멘트 면적법으로 풀어주셨는데요 처짐각은 저기서 그냥 삼각형의 면적이 되고 처짐이 저 삼각형 면적에 *(곱하기) 2/3를 해줘야 하는것 아닌가요 ? 안광호 ｜(2022.11.16 12:28) 안녕하세요,,, 오른쪽의 공액보상에서 삼각형의 탄성하중도를 면적으로 간주하여 하나의 집중하중으로 치환한 상태에서 A점의 반력이 실제구조물의 A점의 처짐각이 되고, B지점의 반력이 실제구조물의 A점의 처짐각이 됩니다. 처짐은 논할 수 없는 것이 공액보상에서 특정위치를 지정하여야만 하며, 특정위치가 지정된 상태에서 해당위치의 휨모멘트를 구한 것이 실제구조물의 처짐이 됩니다. 감사합니다.
첨부파일	aa.PNG
