제목
단면의 핵 질문 드립니다
질문유형 온라인강의 > 필기_건축구조 > 안광호
글쓴이 강*진 등록일 2023.05.17 답변상태 답변완료

  •

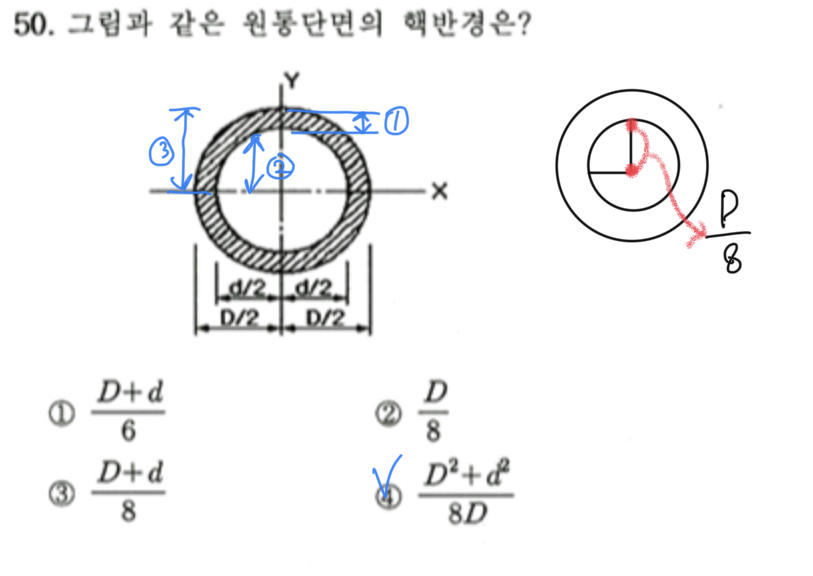

    왼쪽 파란색 공식 (답 4번)은 위 그림 1,2,3 중 어디에 해당하나요?

    오른쪽의 D/8과 어떻게 다른지 오른쪽 핵반경은 빨갛게 표시한 길이가 맞는지 궁금합니다

  • 안광호 ｜(2023.05.22 11:05)

    안녕하세요,,,

    단면의 핵은 원형단면의 중심에서 측정하는 거리이므로 좌측의 원통형 단면에서는 동그라미 2번이 해당이 되고, 우측 그림에서는 속이 꽉차있는 직경이 D인 경우에 안쪽 원의 D/8 만큼의 거리를 갖는 위치들이 단면의 핵 위치이며 핵의 면적이 될 것입니다.

    감사합니다.
