안녕하세요,,,
이렇게 그리시면 절대 안됩니다.
F작업은 B,C,D 세개의 작업이 종료되면 출발할 수 있는 작업입니다.

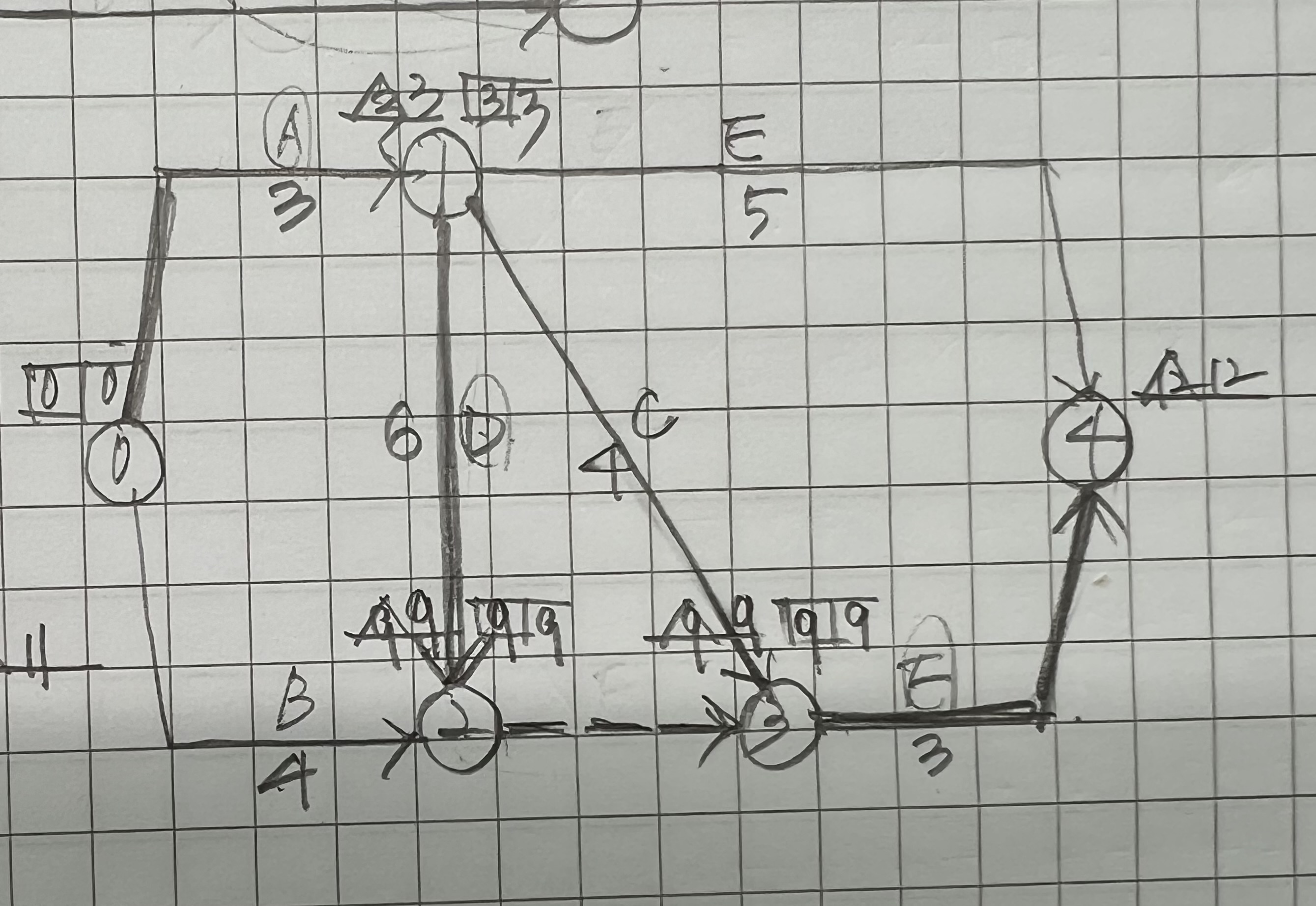

동그라미로 표현되는 하나의 이벤트를 그려놓고 B,C,D를 종료시켜보시면 C와 D 두개의 작업이 시작과 종료가 중복이 됨이 확인되실 겁니다.
그러므로 C와 D 둘 중의 하나가 넘버링더미(Numbering Dummy) 처리가 되어야 한다는 것이 핵심적인 내용인데, 그려주신 공정표는 B와 D가 만나서 B,D라는 이름의 더미가 3번으로 향하고 있는 문제점이 발견됩니다.
이러한 공정표의 논리는 없다는 것을 반드시 주의해주셔야 할 부분이며, 실제로 지금처럼 그림을 그려내시는 수험생들이 많기 때문에 억지로라도 교재의 답안과 같은 그림을 연습하고 실제 시험에 다시 출제될 때 적용해주시기를 당부드리겠습니다.
감사합니다.
