제목
A b가 만나는 지점에 c d가 만나서 간다.
질문유형 온라인강의 > 실기_공정품질 > 안광호
글쓴이 두*종 등록일 2025.07.08 답변상태 답변완료
  • 금번 모의고사에서 공정표 관련 질의입니다.

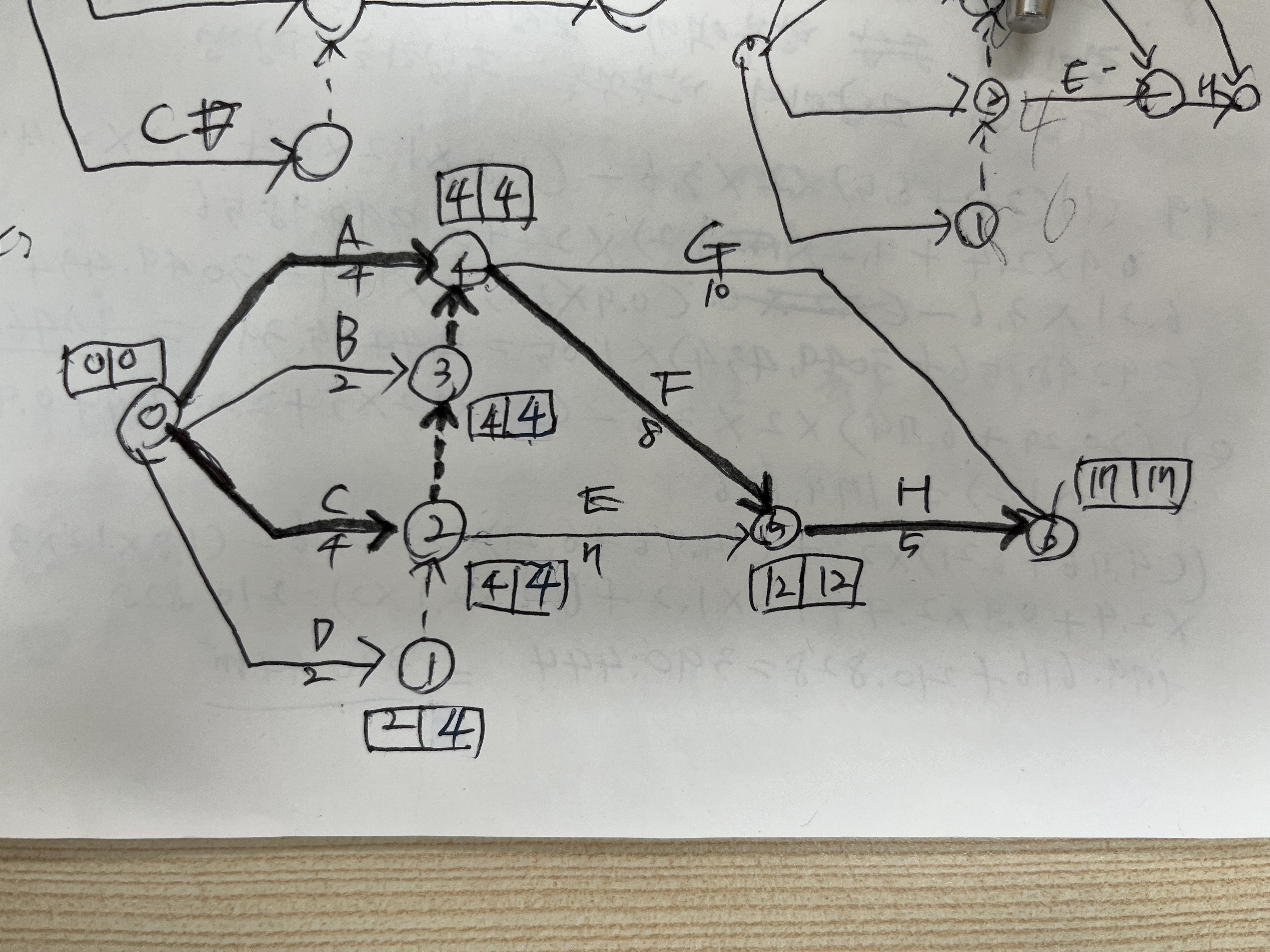

    A b가 만나는 지점에 c d가 만나서 간다고 하셨는데 왜 꼭 그렇게 가는건지, 제가 그린건

    오답인가요?





  • 안광호 |(2025.07.09 16:48)

    안녕하세요,,,

    이렇게 그리시면 절대 안되며 이러한 논리관계를 갖는 공정표는 없습니다.

    그림상에서 3번 이벤트에 A와 B 그리고 CD에서 향하는 더미화살표를 모아보면 그곳이 A,B,C,D가 만나는 곳이 됩니다.

    그런데 A와 B가 시작과 종료가 같으므로 A를 넘버링더미로 처리한다는 것입니다.

    학생이 그려낸 지금과 같은 공정표는 A의 종료점 4번에 B,C,D라는 이름의 넘버링더미가 간다는 논리가 되며 이러한 논리는 없습니다.

    이해가 어렵다면 강제로라도, 억지로라도 그림을 기억해두시는 것도 하나의 시험전략이 되겠습니다.

    감사합니다.
