> 과년도 문제풀이의 경우 11년~25년까지 중복 및 반복되는 문제가 다수입니다.

본문강의가 있다면 본문에서 설명이 충분이 되겠지만, 기출문제 풀이는 본문과는 달리

매회 상세하게 설명을 하지를 못했습니다.

고장력볼트 너트회전법 판정 기준

고장력볼트 조임 검사 시 너트회전법은 1차 조임 후 본조임 시의 너트 회전량을 확인하여 합격 여부를 판단합니다.

1. 합격 판정 기준

•  판정 근거: 1차 조임을 완료한 후, 본조임 시 너트의 회전각이 규정된 회전각( 120° ± 30°) 범위 내에 있을 때 합격으로 간주합니다.



•  상태: 너트, 볼트, 와셔에 표시된 금매김(마킹)의 어긋남이 적정 범위 내에 있어야 합니다.

2. 불합격 판정 사유 및 조치

본조임 후 검사 결과가 다음의 경우에 해당하면 불합격 처리합니다.

• 조임 부족 (회전량 미달):

  • 사유: 규정된 회전각보다 -30° 이상 부족하게 회전된 경우.

  • 조치: 추가 조임을 실시하여 규정 범위 내로 맞춥니다.

• 과하게 조임 (회전량 초과):

  • 사유: 규정된 회전각보다 +30° 이상 과하게 회전된 경우.

  • 조치: 해당 볼트 세트는 교체(교체 시 새 제품 사용)하는 것을 원칙으로 합니다.

    3.  불합격 판정 사유 및 조치

  • 너트회전법  포인트

    1. 1차 조임 후 금매김 실시

    2. 본조임 시 규정 회전각 확인 (±30° 이내)

    3. 오차 범위 초과 시 부족하면 추가조임, 과하면 교체

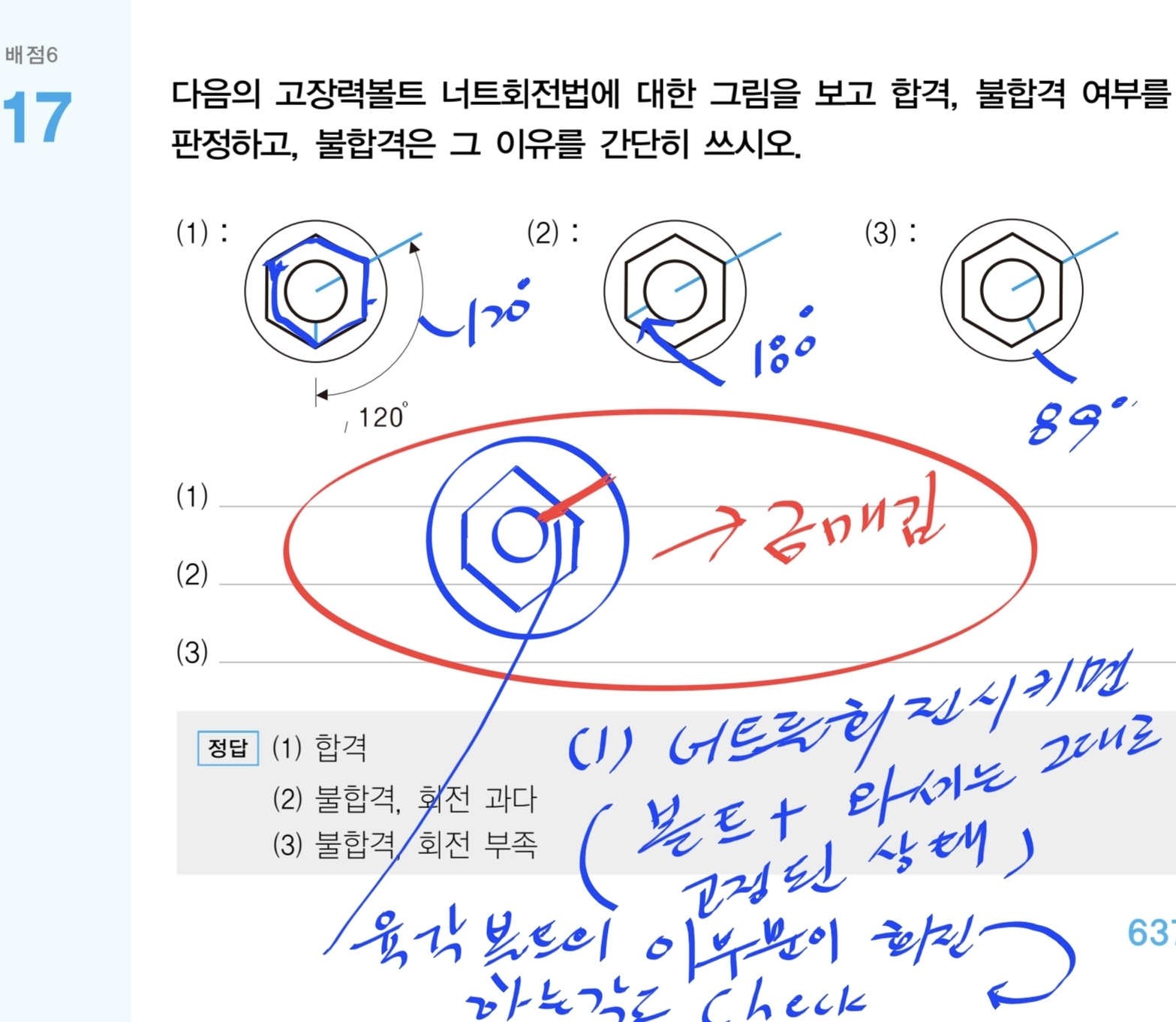

• 17번 문제에서( 포인트: 와셔 볼트의 금애김은 일직선), 너트회전이므로 너트의 회전된 금매김을 확인하는게 포인트입니다.

• 1번: 너트 와셔 볼트를 기준으로 처음 금매김할때는 전체가 일직선입니다.  그런데 외측 와셔를 기준으로 너트가 120도이므로 합격
• 2번: 너트가 180도 이므로 회전이 과다 불합격
• 3번 : 3번에서 그림이 좀 애매하죠~~ 90도면 합격인데 조금 모라랍니다.회전과소입니다.  이때 이그림이 80도나 70도정도로 좁았으면 쉽게 알아볼텐데.. 시험이 이렇게 나와서 헷갈릴 수 있는 문제입니다.
